Sony MJ100 - Stromversorgung; Montieren des Interpolators

Deutsch
12 (G)
3-7. Stromversorgung
Zur Stromversorgung ist Strom der folgenden
Spezifikationen in den in Abb. 3-1 gezeigten Anschluß
einzuspeisen.
3-8. Montieren des Interpolators
Den Interpolator unter Verwendung der Montagelöcher an
der Ober- und Unterseite des Hauptrahmens und der
mitgelieferten Befestigungsschrauben (M4 x 10)
montieren. Die Abmessungen der Montagelöcher sind aus „6.
Abmessungen“ ersichtlich.

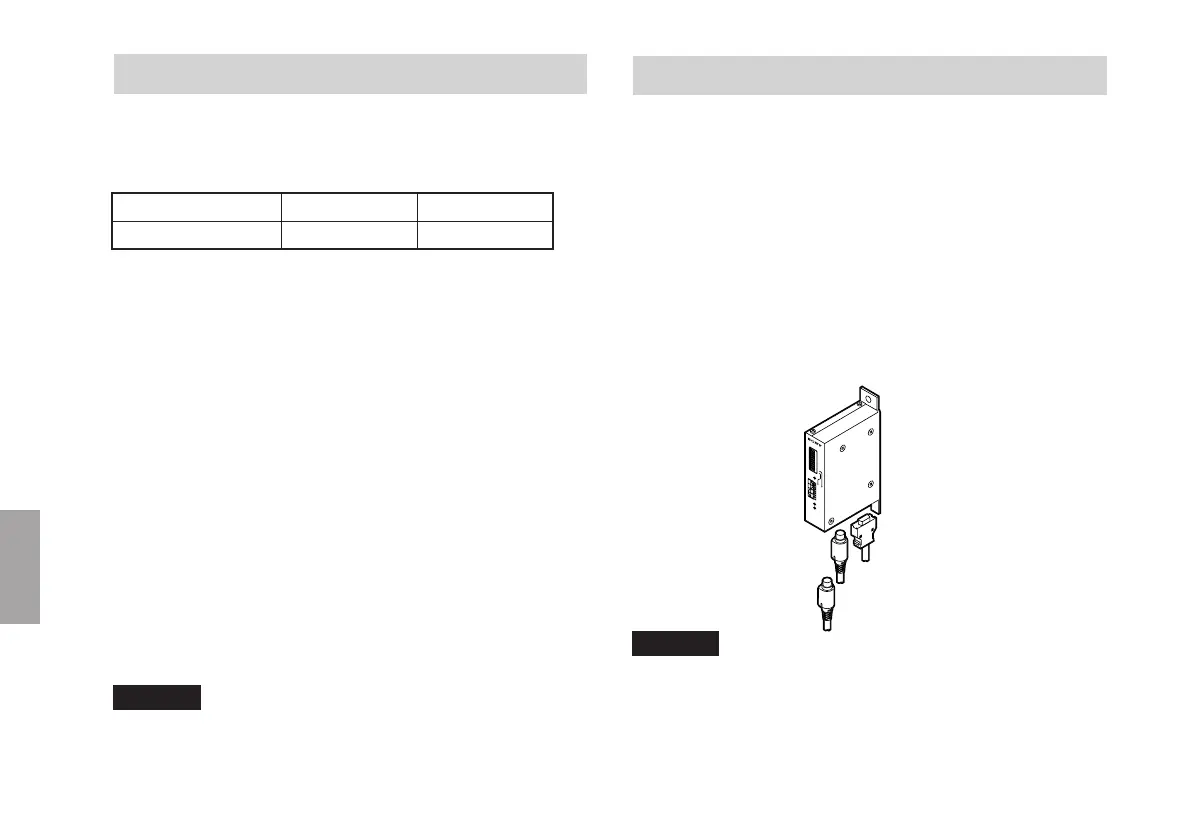

Zum Anschließen des Lesekopf-Steckverbinders, des
Bezugspunkt-Steckverbinders oder des Ausgangs-
Steckverbinders an den Interpolator ist der betreffende
Steckverbinder gemäß Abb. 3-1 einzuschieben, bis er hörbar
einrastet. Nach der Montage des Interpolator ist darauf zu
achten, daß diese Steckverbinder nicht unnötig belastet
werden, weil es sonst zu Kontaktverlust kommen kann.
MJ100 MJ110
Versorgungsspannung DC 4,5 V bis 6 V DC 11 V bis 31 V
A
L
M
L
E
V
E
L
S
P
E
E
D
M
J
1
0
0
OFF OFF
ON OFF
OFF ON
ON ON
A
B
S
1
1
2
3
4
5
6
7
8
9
1
0
2
3
4
5
6
7
8
9
1
0
OFFON
M
O
D
E
®
Bezugspunkt-Steckverbinders
Ausgangs-Steckverbinders
Ledekopfkabelsteckverbinder
Hinweis
. Der Steckverbinder kann beschädigt werden, wenn er nicht an
der vorgeschriebenen Stelle eingeführt wird (siehe Abb. 3-1).
. Wenn der Bezugspunkt-Steckverbinder nicht verwendet
wird, ist die Anschlußbuchse des Bezugspunkt-
Steckverbinders stets mit der mitgelieferten Anschlußkappe
abzudecken.
Tabelle 3
Wir empfehlen die Verwendung einer Stromquelle mit
Kurzschluß-Schutzschaltung: beim Einschalten mit 5 V-
bzw. 12 V-Eingabe auftritt ein Eingangs- Stromstoß mit
einer Spitze von ca. 3 A bzw. 2 A (10 ms) beim MJ100/110.
Der MJ100/110 gibt nach dem Einschalten etwa 0,1
Sekunden lang keine Signale aus. Außerdem kann es beim
Ausschalten vorkommen, daß der MJ100/110 vorübergehend
ein Signal ausgibt, das eine Funktionsstörung des gesamten
Systems verursachen kann.
Um dies zu vermeiden, muß unbedingt das folgende Ein-
und Ausschaltverfahren angewandt werden.
Einschalten der Stromversorgung
1. Die Stromversorgung des MJ100/110 einschalten.
2. Die Stromversorgung des Empfängers einschalten.
Ausschalten der Stromversorgung
1. Die Stromversorgung des Empfängers ausschalten.
2. Die Stromversorgung des MJ100/110 ausschalten.
Hinweis
Als Teil einer Selbstprüfung leuchten alle Lampen des
MJ100/MJ110 nach dem Einschalten etwa 0,4 Sekunden
lang auf.
