Deutsch
(G) 3
Interpolator
Lesekopfeinheit
Maßstabseinheit
2. Einleitung
Bei diesem Produkt handelt es sich um einen 1-Achsen-
Interpolator in Modulbauweise für Industriemaschinen. In
Verbindung mit der gesondert erhältlichen Lesekopfeinheit
PL25 und den Maßstabseinheiten SL110, SL130, PL60
und SL331 liefert er A/B-Quadratursignale mit einer
Auflösung von 2 bis 100 um.

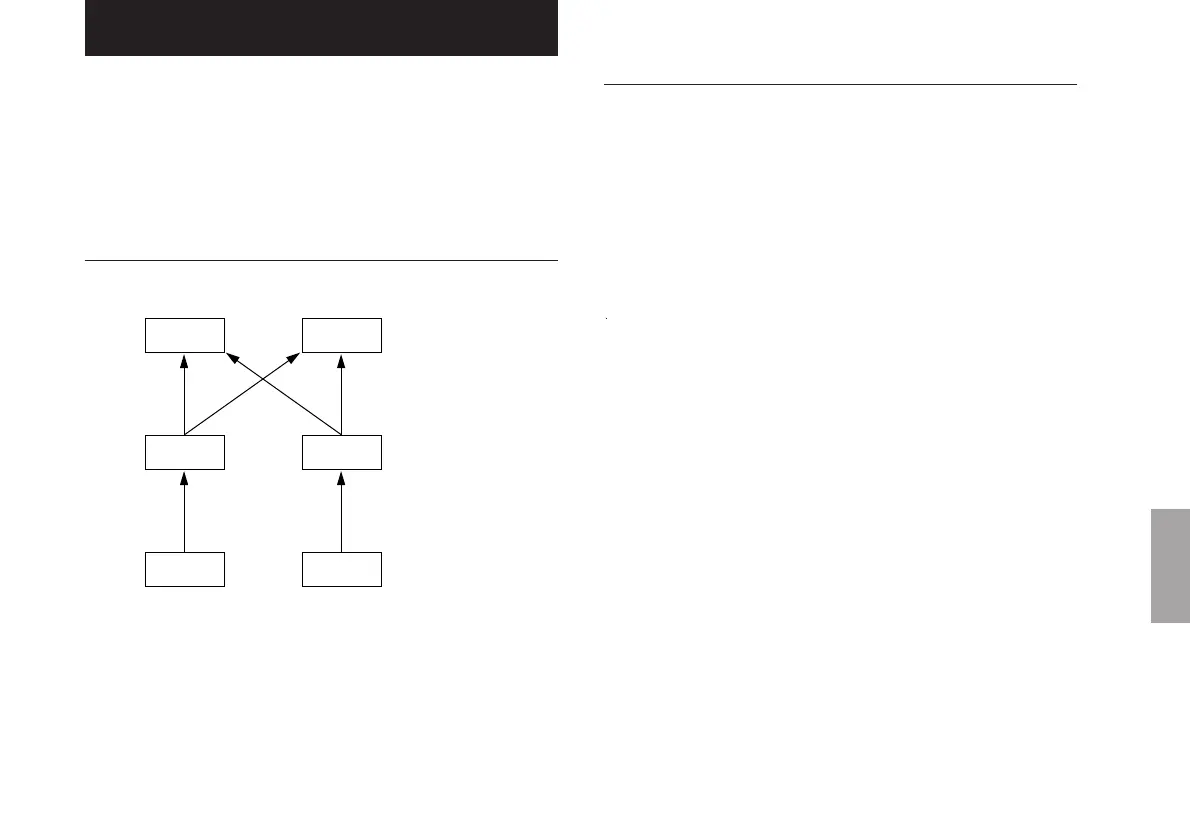

Systemkomfiguration
Merkmale
. Dank der Modulbauweise ist eine Mehrachsen-
Konfiguration ohne weiteres durchführbar.
. Der MJ100 arbeitet mit 4,5 bis 6 V Geleichstrom.
. Der MJ110 arbeitet mit 11 bis 31 V Gleichstrom
. Ein mit der A/B-Phase synchronisiertes
Bezugspunktsignal kann durch Anschließen des
gesondert erhältlichen Modells SET-P16-1 ausgegeben
werden.
. Bezugspunktsignale, die mit den A/B-Quadratursignalen
synchronisiert sind, können ausgegeben werden.
. Die Ausgangssignale umfassen A/B-Phasensignal, U/V/
W-Phasensignale (nur MJ100), Bezugspunktsignal und
Alarmsignal.
Zur Ausgabe dieser Signale verwendet der MJ100 einen
RS-422-Standard-mäßigen Spannungsdifferenz-
Leitungstreiber (MC34C87 oder Entsprechung), während
der MJ110 einen offenen Kollektor verwendet.
. Der für den Anschluß des Lesekopfes verwendete
kompakte Mini-DIN-Steckverbinder vereinfacht die
Leitungsverlegung.
MJ100
PL25
SL110/SL130
MJ110
PL60
SL331
