Sony MJ100 - Benutzung des Bezugspunktes

Deutsch
(G) 9
3-3. Benutzung des Bezugspunktes
Wenn beim MJ100/110 der gesondert erhältliche
Bezugspunktsensor SET-P16-1 an den Bezugspunkt-
Eingang angeschlossen worden ist, kann der Interpolator
Bezugspunkt-Ausgangssignale erhalten, die mit den A/B-
Quadratursignalen synchronisiert sind.
Die folgenden Bezugspunkt-Ausgabemodi können mit Hilfe
des MODE-Schalters 4 gewählt werden. (Siehe Abb. 3-2.)
MODE-Schalter 4
Das Bezugspunktsignal des SET-P16-1 hat eine Breite von
ungefähr 8 mm. Da die Bezugspunktausgabe in beiden
Richtungen der Maßstabsbewegung erfolgt, kann je nach
der Bewegungsrichtung eine Differenz in der
Bezugspunktposition entstehen. Achten Sie stets darauf,
daß die Bewegungsrichtung in der Richtung liegt, für die
der Bezugspunkt eingerichtet worden ist.
Hinweis
. Einzelheiten zur Bezugspunktlage und Vorgehensweise
entnehmen Sie bitte der Bedienungsanleitung des
Bezugspunktsensors SET-P16-1.
. Verwenden Sie bei der Abtastung des Bezugspunkts eine
Bezugspunkt-Laufgeschwindigkeit von mindestens 1 mm/s.
1/4-Z-Modus
ON
Ein synchronisiertes
Bezugspunktsignal wird
ausgegeben, wenn A-Phase
und B-Phase hochpegelig sind.
Z-Modus
OFF
Ein synchronisiertes
Bezugspunktsignal wird bei
jedem Zyklus der A-Phase
ausgegeben.






. Die 1/2-Teilfunktion (MODE-Schalter 10) steht in keinem
Zusammenhang mit dem mit der A/B-Phase
synchronisierten Bezugspunkt. Die
Bezugspunktausgabe wird durch den A-Phasen-Zyklus
während der mit den MODE-Schaltern 6 bis 9
eingestellten Teilung festgelegt. Infolgedessen wird der
Bezugspunkt nicht mit der A/B-Phase synchronisiert,
wenn der Maßstab bei Aktivierung von 1/2-Teilung
(Stellung OFF des MODE-Schalters 10) verwendet wird.

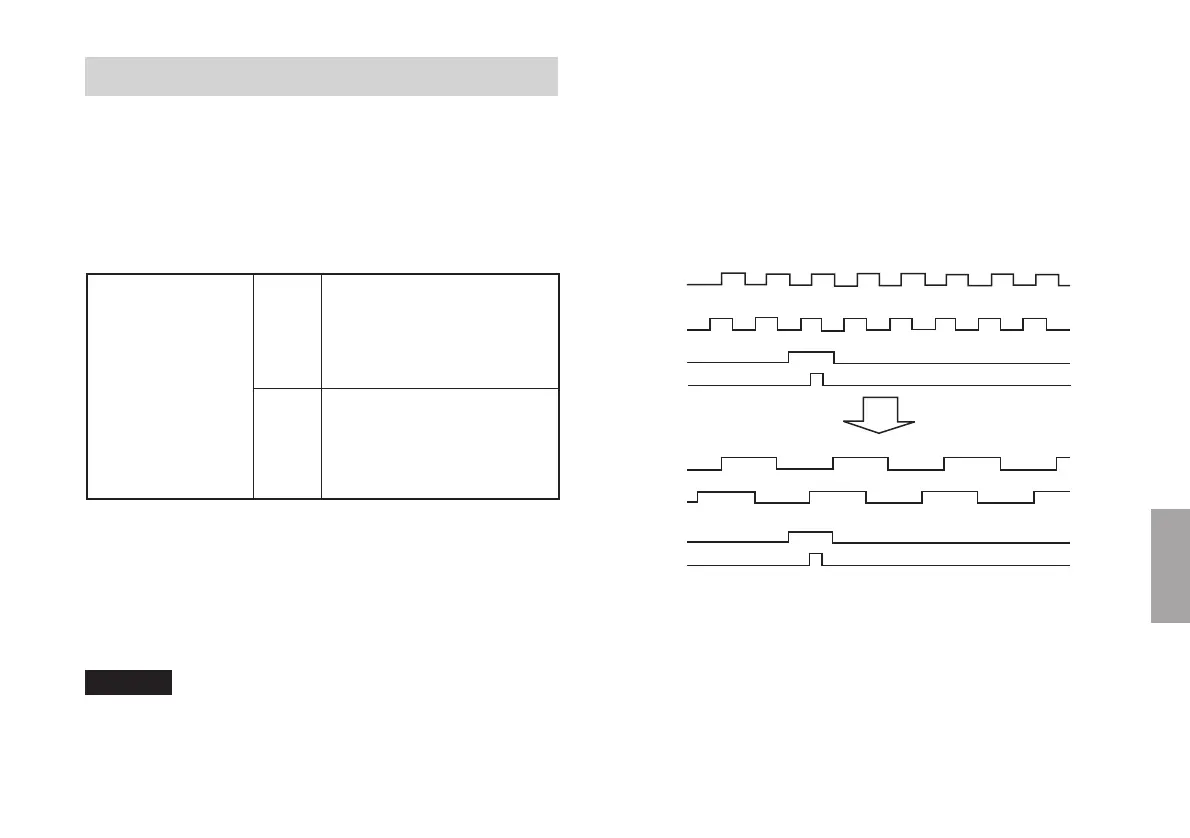

1/2-Teilung wird nicht benutzt
A-Phase
B-Phase
Z-Phase
1/2-Teilung wird benutzt
A-Phase
B-Phase
Z-Phase
. Wird die Bezugspunkt-Ausgangssignalbreite bei Aktivierung
von 1/2-Teilung (Stellung OFF des MODE-Schalters 10) im
1/4Z-Modus verwendet, wird das Bezugspunktsignal in
manchen Fällen eventuell nicht ausgegeben. Verwenden Sie
den Z-Modus, wenn 1/2-Teilung (Stellung OFF des MODE-
Schalters 10) aktiviert und die Auflösung wie unten
angegeben eingestellt worden ist.
Auflösung bei Anschluß an PL25: 20 µm, 100 µm
Auflösung bei Anschluß an PL60: 8 µm, 40 µm
F ü r andere Auflö sungswerte werden die
Bezugspunktsignale nach Einstellung des Bezugspunkts
immer an der gleichen Position ausgegeben.
