Sony MJ100 - 出力コネクタ

日本語
14 (J)

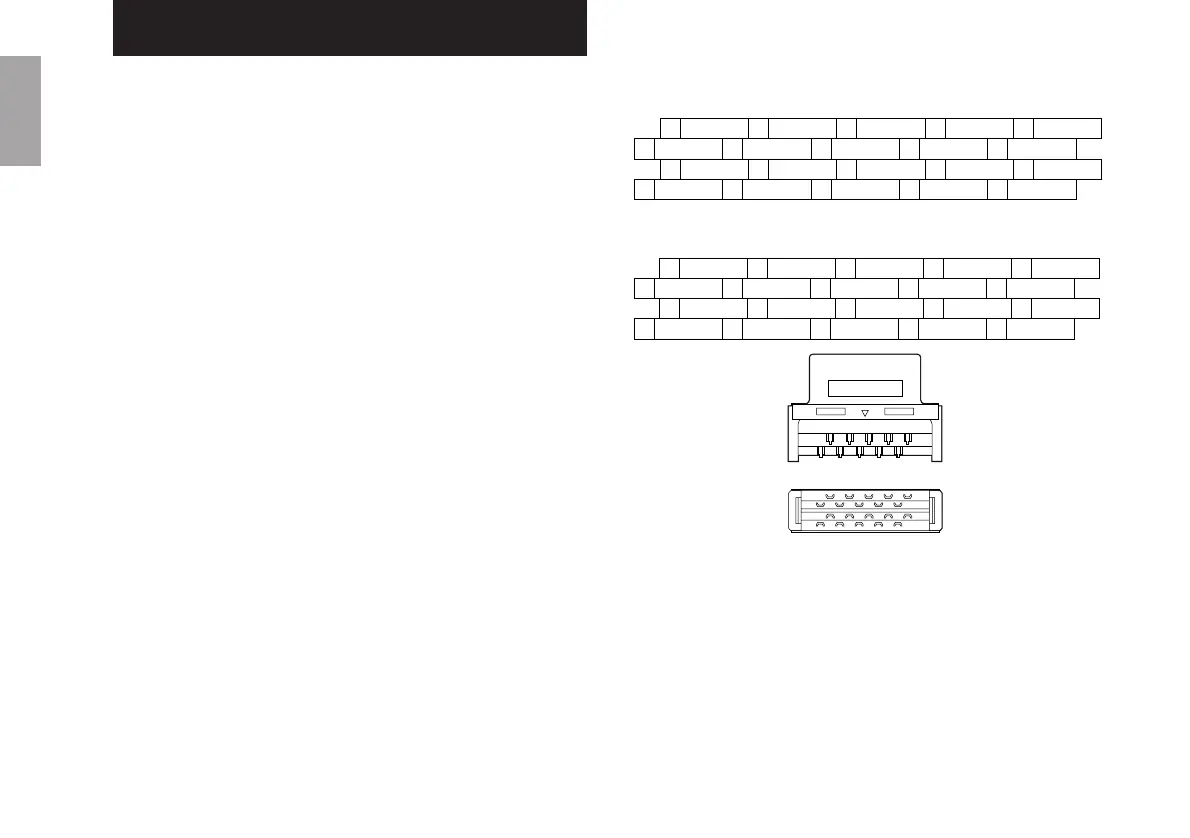

4. 出力コネクタ
使用コネクタ:
レセプタクル: PCR-E20LMDT(本多通信工業製)
付属品
プラグ: PCR-E20FS(本多通信工業製)(図4-1.)
プラグケース: PCS-E20LC(本多通信工業製)
付属のプラグ(PCR-E20FS)を使用する場合は図4-1を参考に
して接続してください。
! 注意
. 空欄の端子には、ケーブルを接続しないでください。
.+Vcc(電源電圧)はMJ100とMJ110で異なります。
規定範囲外の電圧は投入しないでください。故障の原因
となります。「3-7.電源の使用方法」をご参照ください。
. 0Vは回路GNDです。本体筐体などのフレームGNDには
接続されていません。
MJ100(電圧差動型ラインドライバ出力)
246810
13579
12 14 16 18 20
11 13 15 17 19
+Vcc
+Vcc+Vcc0 V
B
A
AL
Z
0 V0 V
MJ110(オープンコレクタ出力)
HONDA
2468 10
13579
12 14 16 18 20
11 13 15 17 19
図4-1.
246810
13579
12 14 16 18 20
11 13 15 17 19
*PCA
PCA +Vcc
+Vcc+Vcc0 V
ALM *ALM
PCB PCZ
*PCB *PCZ V W
U
*V *W
*U
0 V0 V
