日本語
(J) 15

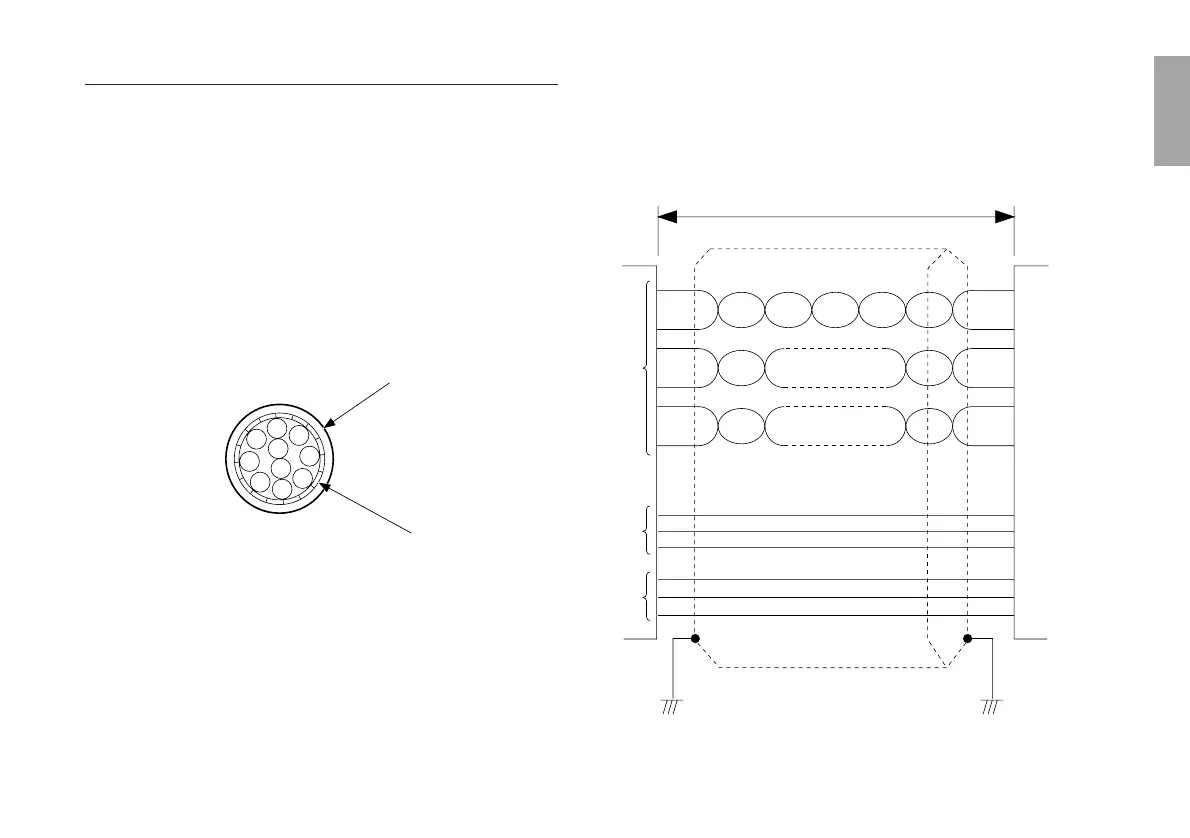

出力仕様図
出力ケーブルについて
出力コネクタに接続するケーブルは、下図のようなシール
ドされたケーブルを使用してください。
ケーブルのインターポレータ側のシールド線は、出力コネ
クタのケースに接続してください。
また、ノイズ混入防止のため、極力短くしてください。
電圧差動型ラインドライバ出力(MJ100)
. 受信回路には、MC34C86(相当品)を使用してください。
. 電源電圧は、インターポレータ入力部でDC4.5V〜6Vを
満足するようにしてください。
MJ100
+5 V
0 V
AWG28以上の太さの
ツイストペア線
50m以下
受信装置
出力: A/B相，原点信号，
アラーム信号
U/V/W相
編組シールド
ケーブル断面図
オープンコレクタ出力(MJ110)
. 出力ケーブルは太さをAWG26または28を用い、長さを
30m以下としてください。
. 電源電圧は、インターポレータ入力部でDC11V〜31Vを
満足するようにしてください。
外被
