Sony MJ100 - Page 20

日本語
16 (J)
5. 仕様
分解能 「3-2-1.分解能の設定」をご参照ください。
最小位相差 MJ100:100nsMJ110:1us
「3-2-3.出力位相差について」をご参照くだ
さい。
接続対象ヘッドおよびスケール
PL25+SL110、SL130
PL60+SL331
接続ヘッドケーブル長
最大33m
出力信号 図3-2.図3-3.をご参照ください。
原点信号 原点信号出力は、設定によりA相信号の1周
期(Zモード)、A相、B相の信号がともに
Highレベルのときに出力するモード(1/4
モード)があります。図3-2参照

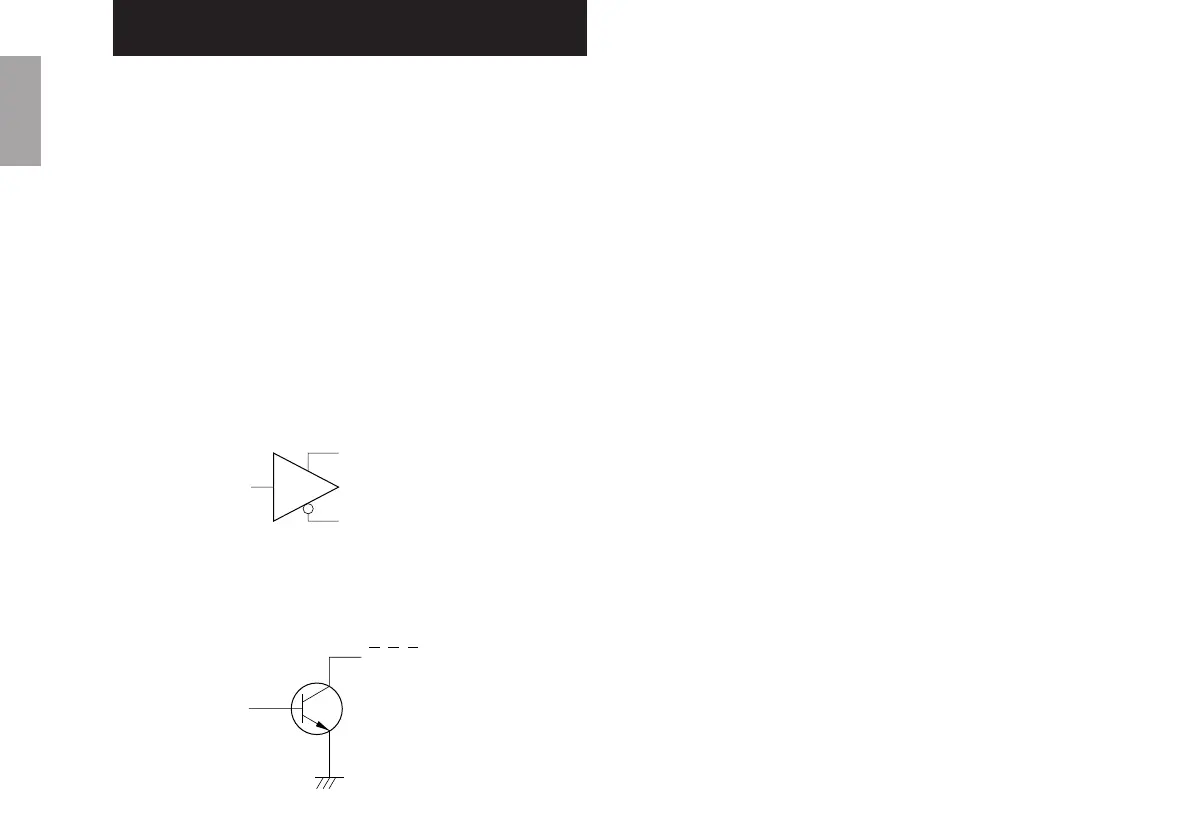

出力回路 MJ100:電圧差動型ラインドライバ(MC34C87)
最大応答速度 応答速度は位相差によって変化します。
「3-5.最大応答速度」、図5-1.位相差と応
答速度の関係をご参照ください。
外部原点およびケーブル長
SET-P16-1が使用できます。
最大31.5m
アラーム信号 「3-6.アラーム信号」をご参照ください。
電源 MJ100:DC4.5V〜6V
MJ110:DC11V〜31V
消費電力 MJ100:4W
MJ110:3W
使用温度範囲 0〜+45dC
保存温度範囲 _20〜+60dC
質量 350g
付属品 出力コネクタ .......................................... 一式
コネクタキャップ ........................................ 1
取扱説明書 .................................................... 1
取付ネジ ........................................................2
フェライトコア ............................................ 1
A, B, Z, AL
最大定格電圧:31V
最大定格電流:50mA
PCA, PCB, PCZ, ALARM
U, V, W
*PCA, *PCB, *PCZ, *ALARM
*U, *V, *W
受信回路にはMC34C86または相当品を使用
してください。
MJ110:オープンコレクタ
