3-4. 原点設定
MJ100/110はA/B相出力と同期した原点を出力させるため
に、任意位置に取付けた原点センサとスケールの位置関係
を設定する必要があります。原点を使用する場合は、ス
ケールおよび原点センサを取付けた後、以下の設定を必ず
行ってください。
1. 原点を取込む方向とは逆方向にスケールを移動させ原
点を通過させます。このときABSランプが消灯してい
ることを確認してください。
2. MODEスイッチ3をONにします。原点設定モードにな
り、POS.ランプがすべて消灯します。
3. スケールを移動し、原点を通過させます。
4. POS.ランプが1つ点灯します。
5. 点灯したPOS.ランプに対応するMODEスイッチ1、2を
設定します。(表2参照)
6. MODEスイッチ3をOFFにします。

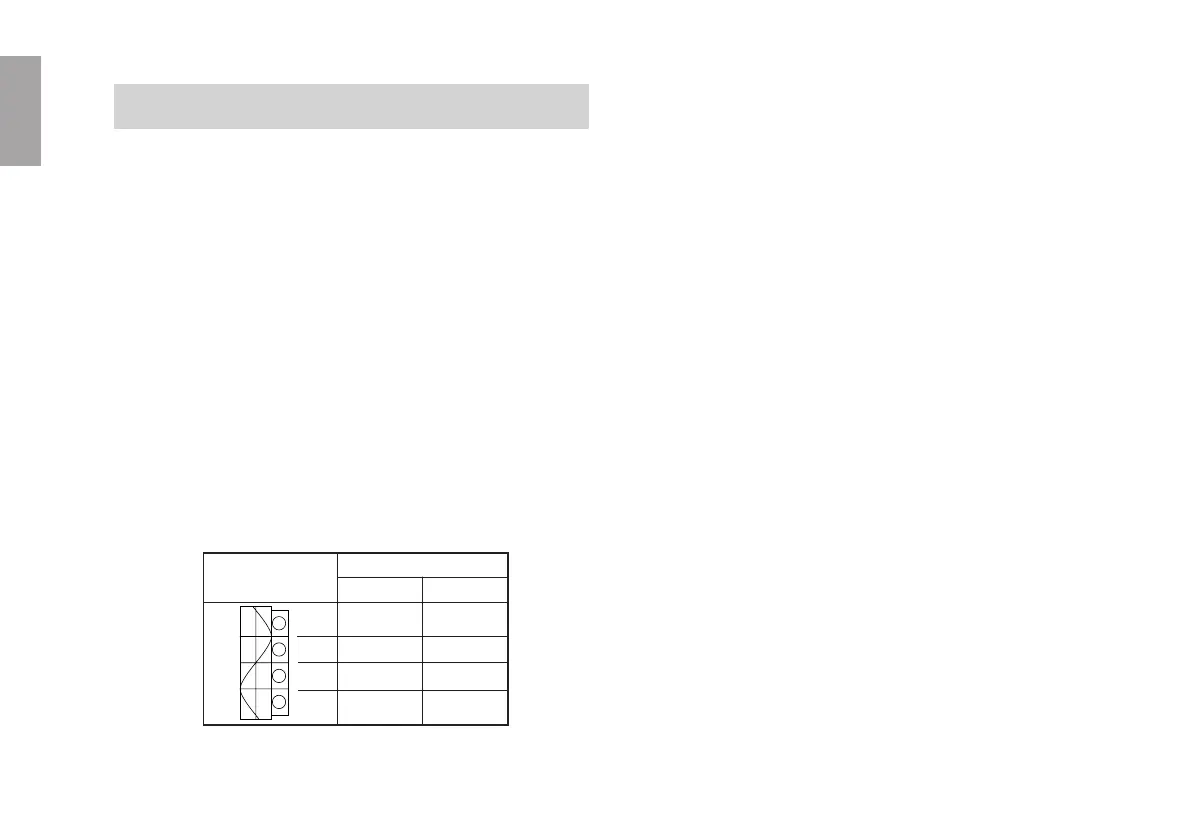

表2
2
OFF
OFF
ON
ON
MODE設定
POS・ランプ
1
OFF
ON
OFF
ON
. 同期原点の再現精度をあげるため、原点設定を行うとき
と、始業時の原点検出を行うときの原点通過速度は、同
じ速度にしてください。
. MJ100/110にSET-P16-1を接続したときの原点最大応答速
度は、60m/minです。
. 原点設定時および原点検出時の原点通過速度は、1mm/s
以上の速度でご使用ください。
