4-14

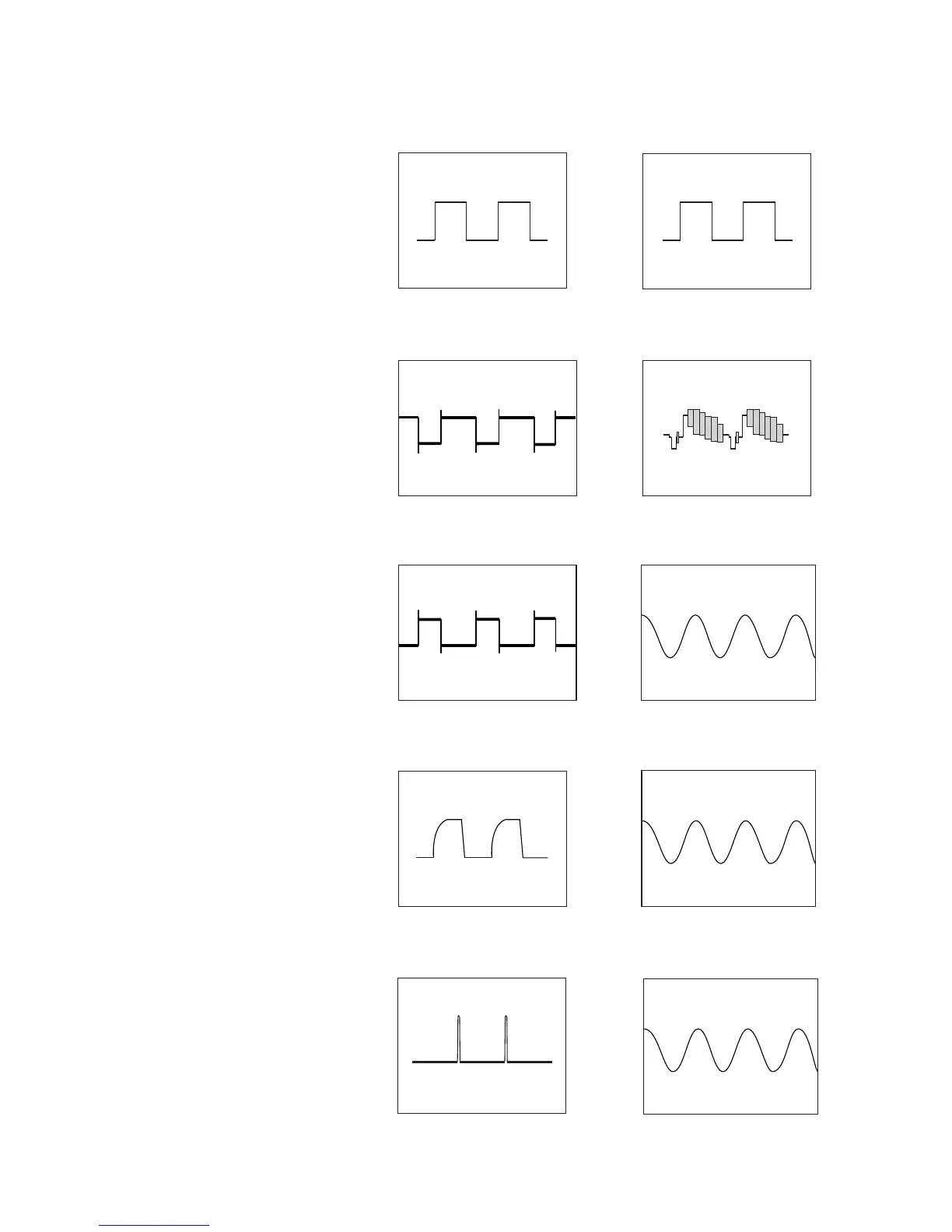

• Waveforms
1 IC161 @¢ REC/PB
2 IC161 #¡ REC
3 IC161 #™ REC
4 IC161 #• REC/PB
5 IC161 #ª REC/PB
7 IC161 $£,$∞ REC/PB
8 IC161 %™ REC/PB
9 IC161 ^ª REC/PB
!º IC161 &™ REC/PB
6 IC161 $º REC/PB
SLV-ED1/ED4/ED7/ED8
4.9 Vp-p (2 V)
5 Vp-p (2 V)
5 Vp-p (2 V)
4.7 Vp-p (2 V)
4 Vp-p (1 kHz)
2 Vp-p (H)
4.2 Vp-p (360 Hz)
2.4 Vp-p (14.318 MHz)
2.2 Vp-p (32.768 kHz)
3.2 Vp-p (10 MHz)
