Chapitre 4—Installation Panneaux de commutation Power-Style
MC
QED-2
29© 1988–2018 Schneider Electric Tous droits réservés80043-055-13
FRANÇAIS
aux sections 10-204 et 10-206 du CCE de 1998, et l'installer comme spécifié à
la section 250-64 du NEC (É.-U.) ou à la section 10-908 du CCE de 1998.
2. Installer le cavalier de mise à la masse principal entre la barre-bus de neutre et
la barre-bus de m.à.l.t. (figure 18 ou 19). Pour obtenir les valeurs de couple de
serrage, vous reporter au « Chapitre 9—Valeurs des couples de serrage pour
les connexions électriques » à la page 56.
REMARQUE : Si le panneau de commutation est alimenté par des sources
multiples (par exemple, systèmes à deux extrémités [sources]), l'installation
de deux cavaliers de mise à la masse principaux ou davantage peut être
nécessaire.

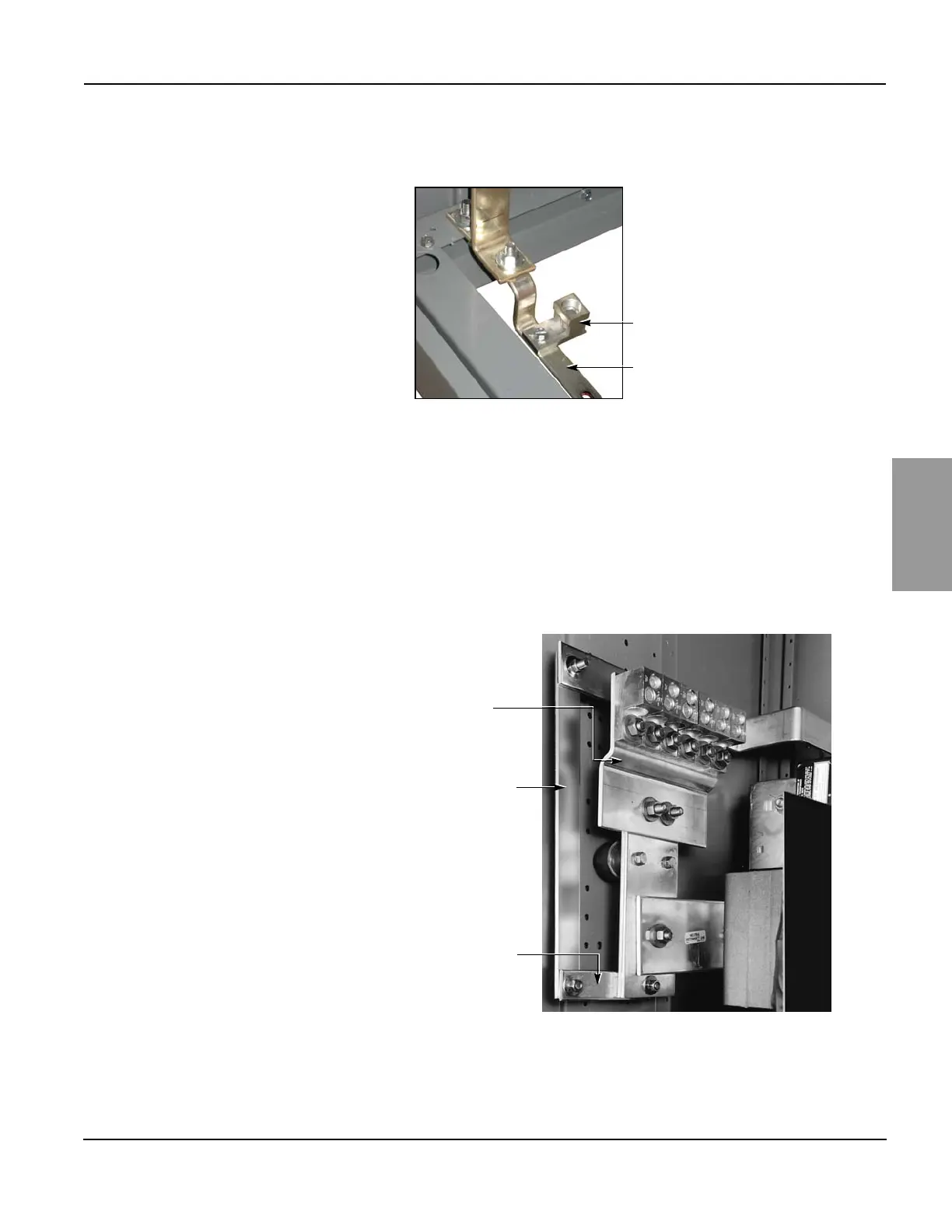

Figure 17 – Connecteur de l'électrode de mise à la terre
Figure 18 – Cavalier de mise à la masse principal
Connecteur du conducteur
de l'électrode de m.à.l.t.
Barre-bus de m.à.l.t.
Bloc de montage des
cosses du neutre
Cavalier de mise à
la masse principal
Extension de la
barre-bus de m.à.l.t.
