Stihl FSA 130 R - 11 Armado de la Motoguadaña; Desmalezadora; Montaje del Mango Tórico; Ajuste del Mango Tórico

0458-725-8621-B
88
español / EE.UU 11 Armado de la motoguadaña / desmalezadora

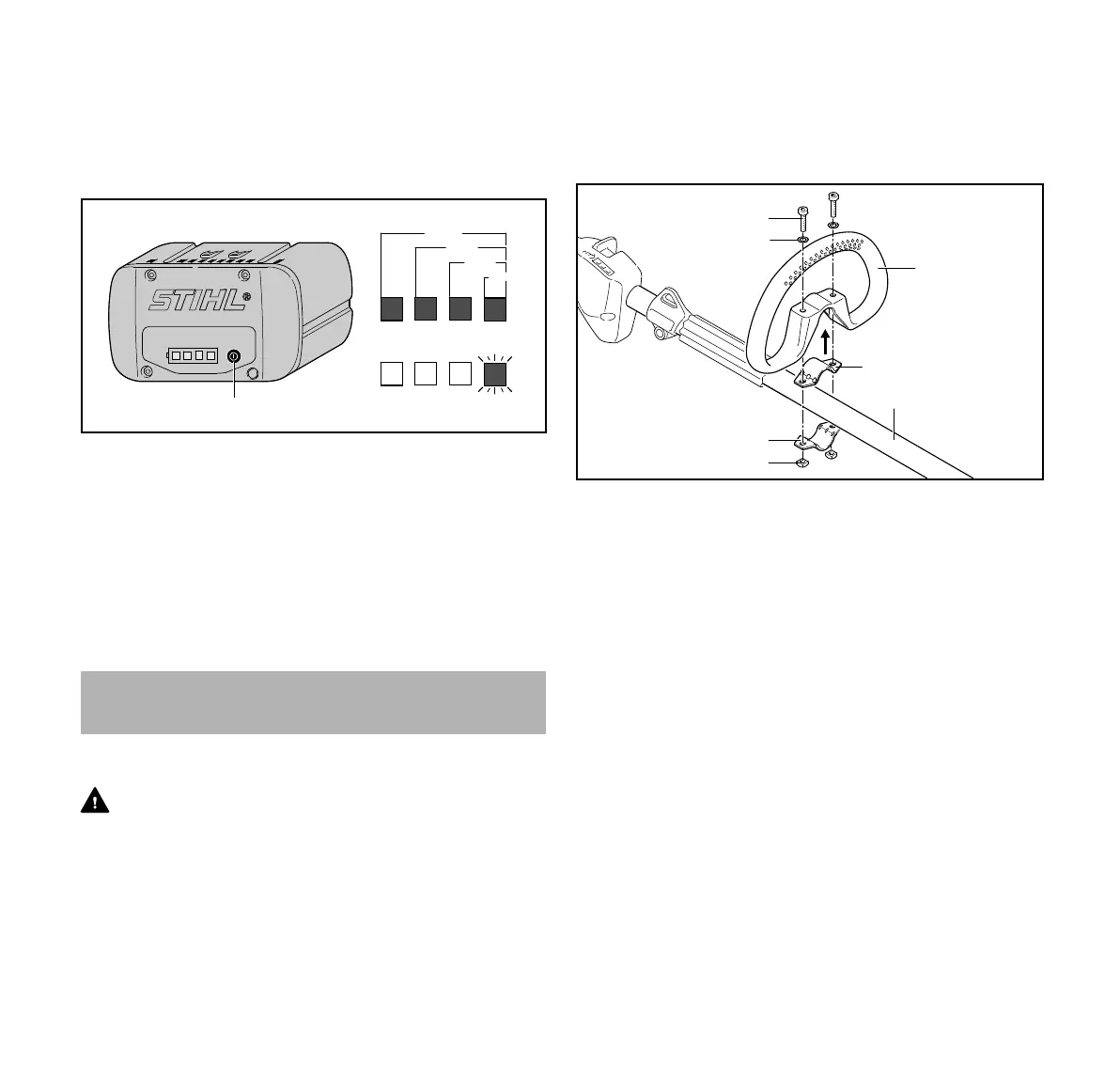

10.2.3 Estado de carga
Los LED en la batería también muestran el estado de carga
de la batería.
Para determinar el estado de carga de la batería:
► Presione el botón (1) en la batería.
Los LED de la batería se encenderán o destellarán en
verde por unos 5segundos e indicarán el estado de carga
(vea la ilustración).
Por ejemplo:
Si cuatro LED se encienden en verde continuamente, la
carga está completa.
Si un LED destella en verde, queda menos del 20% de la
carga.
11.1 Montaje del mango tórico
ADVERTENCIA
Para reducir el riesgo de lesionarse por la pérdida de
control, comprobar que el mango tórico esté montado de
manera correcta y segura antes de empezar a trabajar.
Para instalar el mango tórico:
► Apague la herramienta motorizada, @ 15.2.
► Desconecte el cordón de conexión de la motoguadaña,
@ 14.2.
► Coloque un tornillo de fijación (4) en el mango tórico (3).
► Coloque la otra abrazadera(6) contra la parte inferior del
tubo de mando(5) y alinee los agujeros en el mango
tórico y con los de las abrazaderas.
► Coloque las arandelas (2) en los tornillos (1) y pase los
tornillos por los orificios en el mango tórico y los tornillos
de fijación.
► Fije las tuercas cuadradas (7) y atorníllelas bien firmes.
Asegúrese de que el mango esté bien ajustado y que no
se mueva durante el funcionamiento.
11.2 Ajuste del mango tórico
El mango tórico se puede montar de modo que se adapte a
la altura y el alcance del operador.
Para ajustar la posición del mango tórico:
► Apague la herramienta motorizada, @ 15.2.
► Retire el cordón de conexión, @ 14.2.
11 Armado de la motoguadaña /
desmalezadora
1
0000-GXX-1248-A0
20-40%
40-60%
60-80%
80-100%
0-20%
5
0000-GXX-3083-A1
4
6
7
1
2
3
