Stihl FSA 130 R - Instalación y Retiro de un Deflector

0458-725-8621-B
90
español / EE.UU 11 Armado de la motoguadaña / desmalezadora

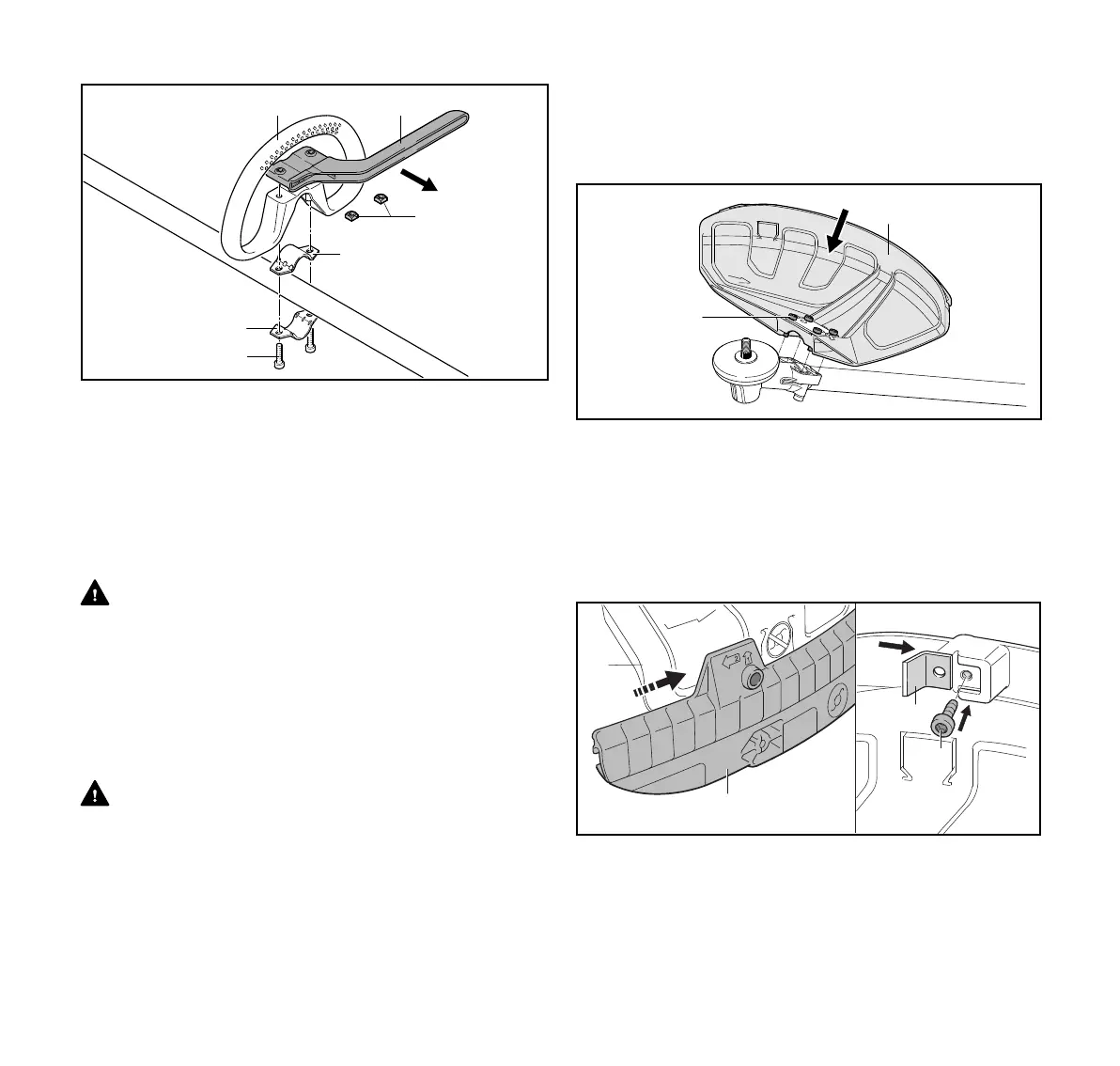

► Saque los tornillos(6).
► Retire la barra de defensa(1), el mango tórico (3) y los
tornillos de fijación(4 y 5).
► Retire las tuercas cuadradas (2) del mango tórico.
11.4 Instalación y retiro de un deflector
11.4.1 Montaje de un deflector
ADVERTENCIA
Para reducir el riesgo de lesiones causadas por objetos
lanzados y el contacto con el accesorio de corte, nunca use
la motoguadaña / desmalezadora sin tener un deflector
debidamente montado, Mantenga a las demás personas a
no menos de 15m (50pies) de distancia. Al usar un
deflector diseñado para usarse con una cuchilla metálica,
debe cambiar el deflector o agregar una faldilla antes de
instalar una cabeza segadora.
ADVERTENCIA
El accesorio de corte y el deflector deben ser una
combinación aprobada. Es extremadamente importante
utilizar únicamente una combinación adecuada de
accesorio de corte y deflector para obtener el desempeño
máximo y reducir el riesgo de lesiones personales causadas
por objetos lanzados o por el contacto con el accesorio de
corte. @ 25.
Los deflectores se instalan en la caja de engranajes de la
misma manera. Para instalar un deflector:
► Apague la herramienta motorizada, @ 15.2.
► Retire el cordón de conexión, @ 14.2.
► Empuje el deflector(1) en las guías de la caja de
engranajes hasta que haga tope. El deflector debe quedar
apretado contra la caja de engranajes.
► Inserte y apriete los tornillos(2). Asegúrese de que el
deflector esté bien ajustado y que no se mueva durante el
funcionamiento.
Para instalar la faldilla y la cuchilla limitadora del hilo:
► Inserte el borde guía de la parte inferior del deflector(1)
en la ranura de la faldilla(2).
0000-GXX-3435-A0
1
4
5
6
3
2
1
2
0000-GXX-3027-A0
3
2
4
0000-GXX-3028-A1
1
