español / EE.UU
11 Armado de la motoguadaña / desmalezadora

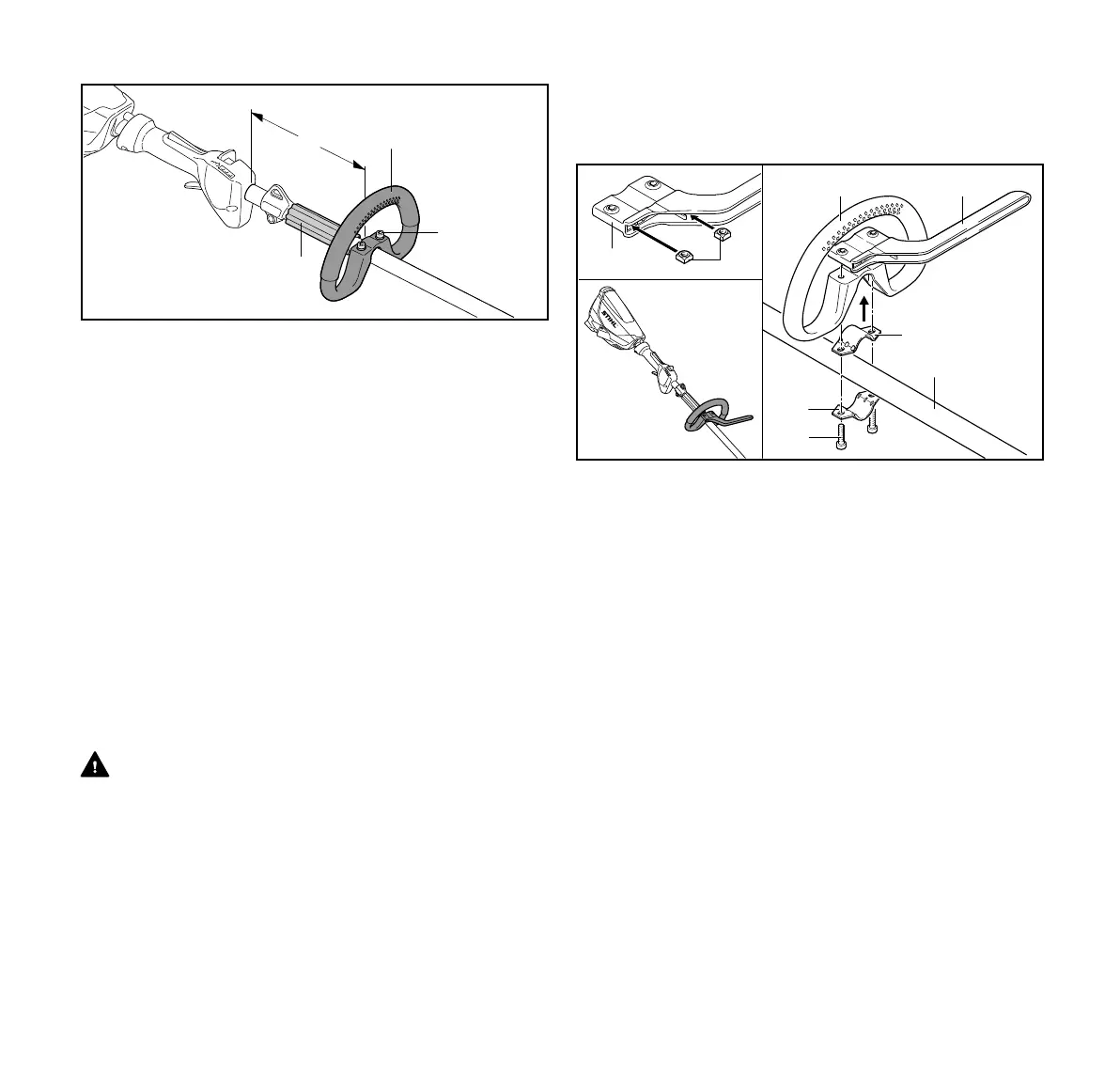

► Afloje los tornillos (2) y conecte el mango tórico al eje de
la motoguadaña.
► Deslice el mango tórico(1) hasta la posición deseada
sujeto a las siguientes limitaciones:
– Mantenga el espaciador (3) posicionado entre el mango
tórico y la argolla de transporte.
– Si está trabajando con una cabeza segadora, la
distancia marcada con una "a" debe ser de menos de 30
cm (11,8 pulg).
– Si está trabajando con un accesorio de corte metálico,
se debe instalar una barra de defensa y la distancia
marcada con una "a" debe ser de menos de 25 cm (9,8
pulg).
► Apriete los tornillos hasta que el mango tórico esté bien
asegurado y ya no se pueda mover en el tubo de mando.
11.3 Instalación y retiro de la barra de defensa
11.3.1 Montaje de la barra de defensa
ADVERTENCIA
Para reducir el riesgo de lesiones personales graves
causadas por la pérdida del control o por el contacto con el
accesorio de corte, utilice las cuchillas para pasto y las
cuchillas para matorrales metálicas únicamente cuando la
máquina esté provista de un mango tórico, una barra de
defensa y un arnés.
Para instalar la barra de defensa:
► Apague la herramienta motorizada, @ 15.2.
► Retire el cordón de conexión, @ 14.2.
► Coloque las tuercas cuadradas (2) en la barra de defensa
(1) y alinee los agujeros.
► Coloque una abrazadera (5) en el mango tórico (3).
► Coloque el otro tornillo de fijación (7) contra el tubo de
mando y alinee los agujeros en el mango tórico y los
tornillos de fijación.
► Coloque la barra de defensa (4) en su posición sobre los
orificios del mango tórico.
► Inserte los tornillos (8) y apriételos bien. Asegúrese de
que la barra de defensa esté bien ajustada y que no se
mueva durante el funcionamiento.
11.3.2 Retiro de la barra de defensa
Para retirar la barra de defensa:
► Apague la herramienta motorizada, @ 15.2.
► Retire el cordón de conexión, @ 14.2.
