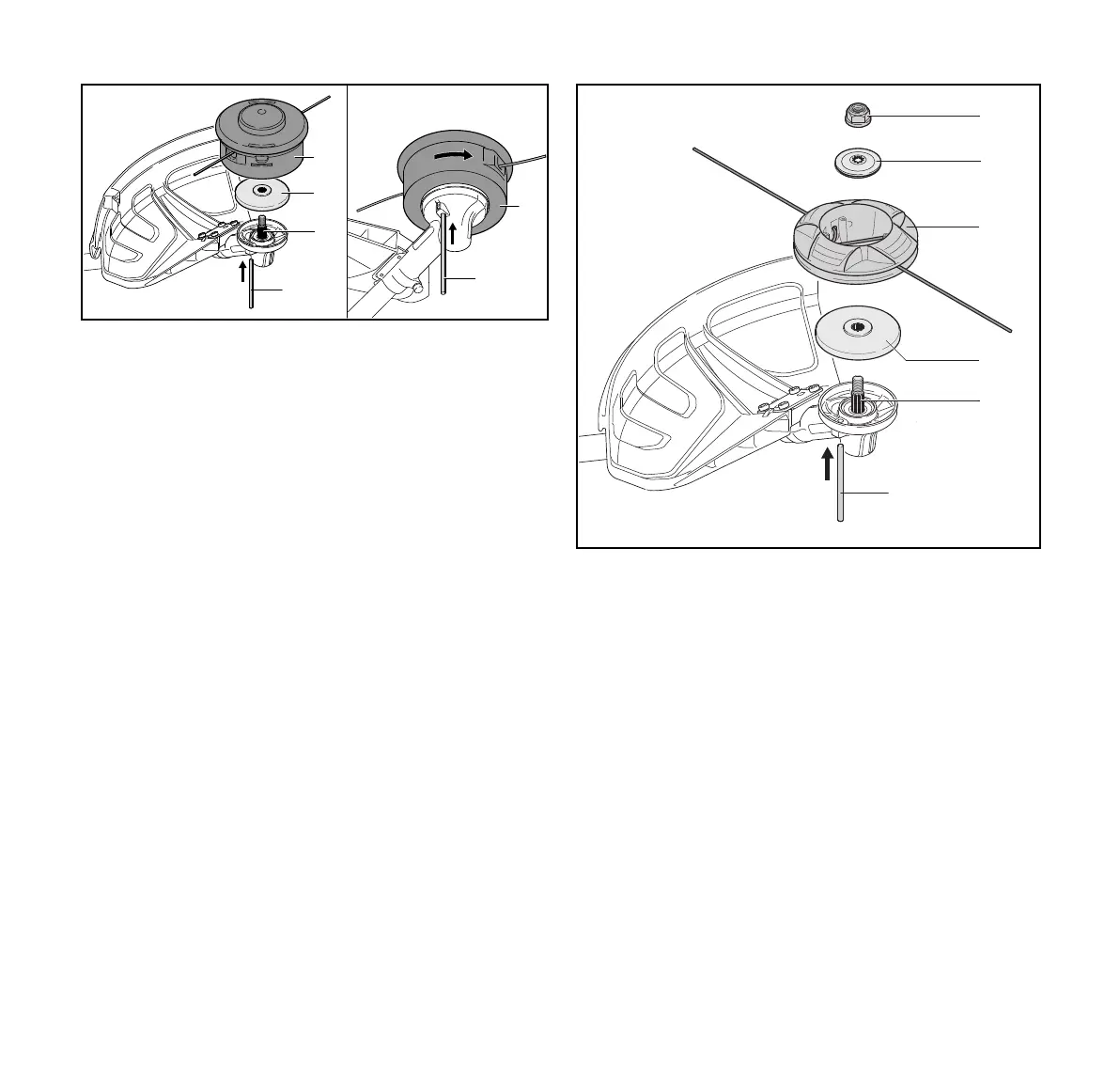

11 Armado de la motoguadaña / desmalezadora
► Coloque la máquina de modo que esté mirando hacia el
lado inferior del deflector y el tubo de mando esté
orientado hacia arriba.
► Deslice la placa de empuje (2) hacia el eje impulsor (3),
manteniendo el lado de la placa de empuje con el
diámetro más pequeño orientado hacia arriba en
dirección a la cabeza segadora (1).
► Inserte el pasador de tope(4) en el agujero de la caja de
engranajes y gire el tubo de mando hasta que el pasador
de tope se encaje en posición e impida el giro del tubo de
mando.
► Con la mano, atornille la cabeza segadora en sentido
antihorario hacia el eje impulsor manteniendo el pasador
de tope insertado. Para instalar o quitar un accesorio de
corte, es necesario bloquear el eje impulsor con el
pasador de tope.
► Continúe enroscando la cabeza segadora hasta que esté
montada de manera correcta y segura.
► Saque el pasador de tope del agujero de la caja de
engranajes.
Cabeza segadora FixCut 31-2
Para montar la cabeza segadora FixCut 31-2:
► Apague la herramienta motorizada, @ 15.2.
► Retire el cordón de conexión, @ 14.2.
► Coloque la máquina de modo que esté mirando hacia el
lado inferior del deflector y el tubo de mando esté
orientado hacia arriba.
► Deslice la placa de empuje(4) sobre el tubo de
mando(5), manteniendo el costado de la placa de empuje
que tiene el diámetro pequeño orientado hacia arriba,
hacia la cabeza segadora FixCut 31-2(3).
► Inserte el pasador de tope(6) en el agujero de la caja de
engranajes y gire el tubo de mando hasta que el pasador
de tope se encaje en posición e impida el giro del tubo de
mando.
► Coloque la cabeza segadora directamente encima de la
placa de empuje de modo que el collar de la placa de
empuje(4) se enganche en el agujero de montaje de la
cabeza segadora.
► Deslice la arandela de empuje(2) en el tubo de mando.
Mantenga el lardo arqueado orientado hacia arriba y el
lado plano orientado hacia la cabeza segadora FixCut 31-
2.
1
0000-GXX-5065-A0
2
3
4
5
6
