TAB. 3B (Dati tecnici / Technical data)

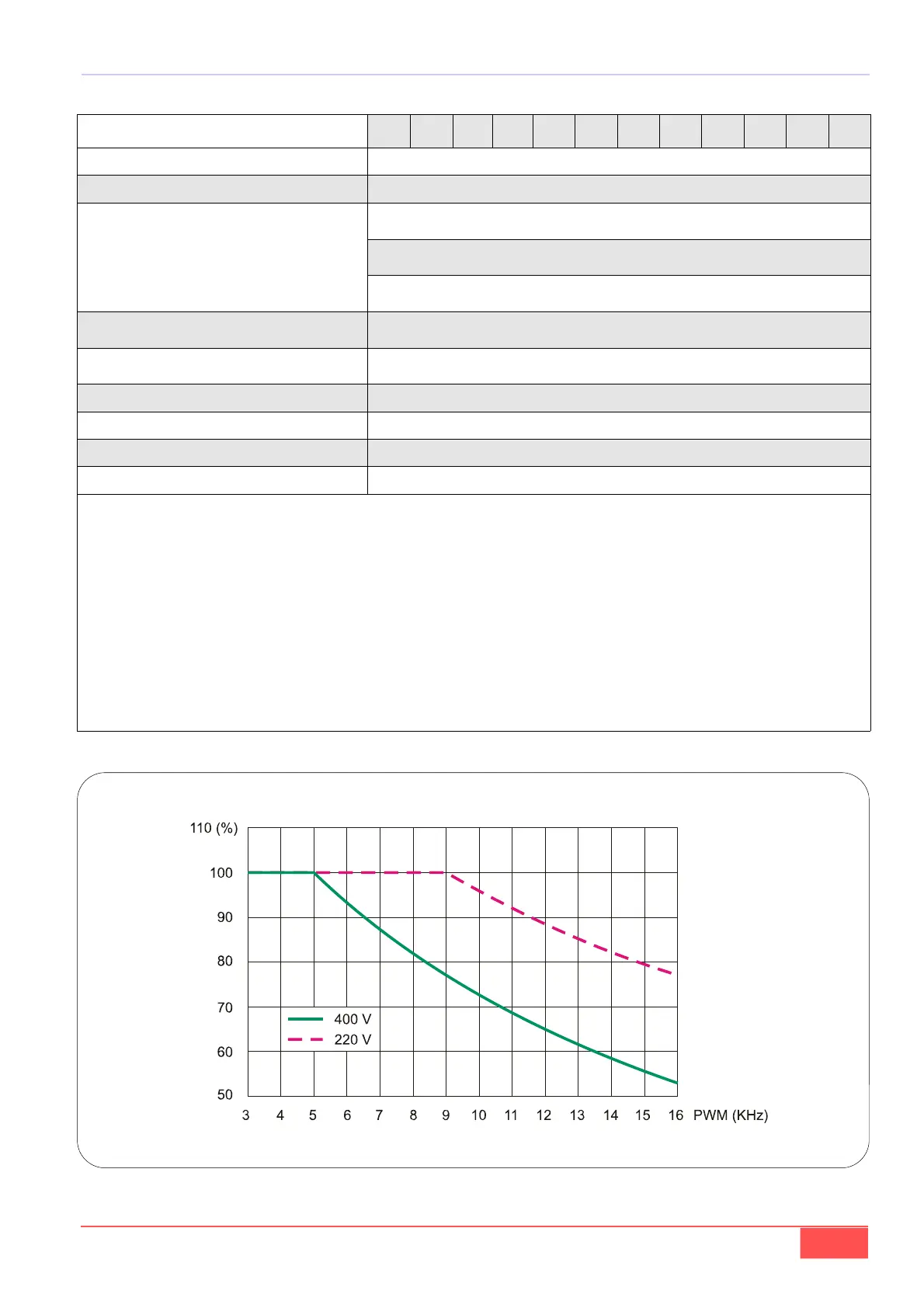

FIG. 4 (Declassamento convertitore per mod. da 03A÷110A / Converter derating for mod. 03A÷110A)
Mod. OPDE 03A 07A 12A 15A 22A 32A 40A 48A 60A 70A 90A 110A
Modulazione / Modulation Space Vector PWM
Frequenza PWM / PWM Frequency 3÷16kHz (default = 5kHz)
Segnali di riferimento / Reference Signals
Fino a N.3 riferimenti analogici programmabili (risoluzione 12 bit)
Up to Nr.3 programmable analog references (12 bit resolution)
1 ingressi in frequenza (A / A - B / B) o FREQ. E UP/DOWN
1 frequency inputs (A / A - B / B) or FREQ. AND UP/DOWN
N.1 riferimento di velocità ±10 V
Nr. 1 speed reference ±10 V
Temperatura di lavoro (3)
Working Temperature (3)
°C 0 ÷ 40
Temperatura di stoccaggio
Storage Temperature
°C -10 ÷ +60
Altitudine (4) / Altitude (4)
m 1000
Vibrazioni / Vibrations g 0,2
Umidità / Humidity %
<90% - condensa non ammessa / condensation not permitted
Grado di protezione / Protection Degree IP 20
(1) La connessione C56 stabilisce il tipo di sovraccarico.
(2) Corrente nominale per uso continuativo a 5kHz PWM. Nella FIG.4 è riportato l’andamento del declassamento automatico in funzione della fre-
quenza di PWM (P101) e della tensione di alimentazione alternata (P87).
(3) Temperatura ambiente ammessa fino a 45 °C. in questo caso declassare la corrente a 88% In.
(4) Per altitudine superiore ai 1000 m SLM declassare la corrente dell’1% ogni 100 m.
(1) Connection C56 determines the type of overload.
(2) Rated current for continuous duty at 5kHz PWM. FIG.4 shows the automatic derating pattern as a function of PWM frequency (P101) and AC
supply (P87).
(3) Allowable ambient temperature up to 45 °C. In this case, derate current to 88% In.
(4) At altitudes above 1000 m above sea level, derate current by 1% each 100 m.
