5.3.14 – ETHERCAT 5.3.14 – ETHERCAT
T568-B standard/ Standard T568-B
RJ-45

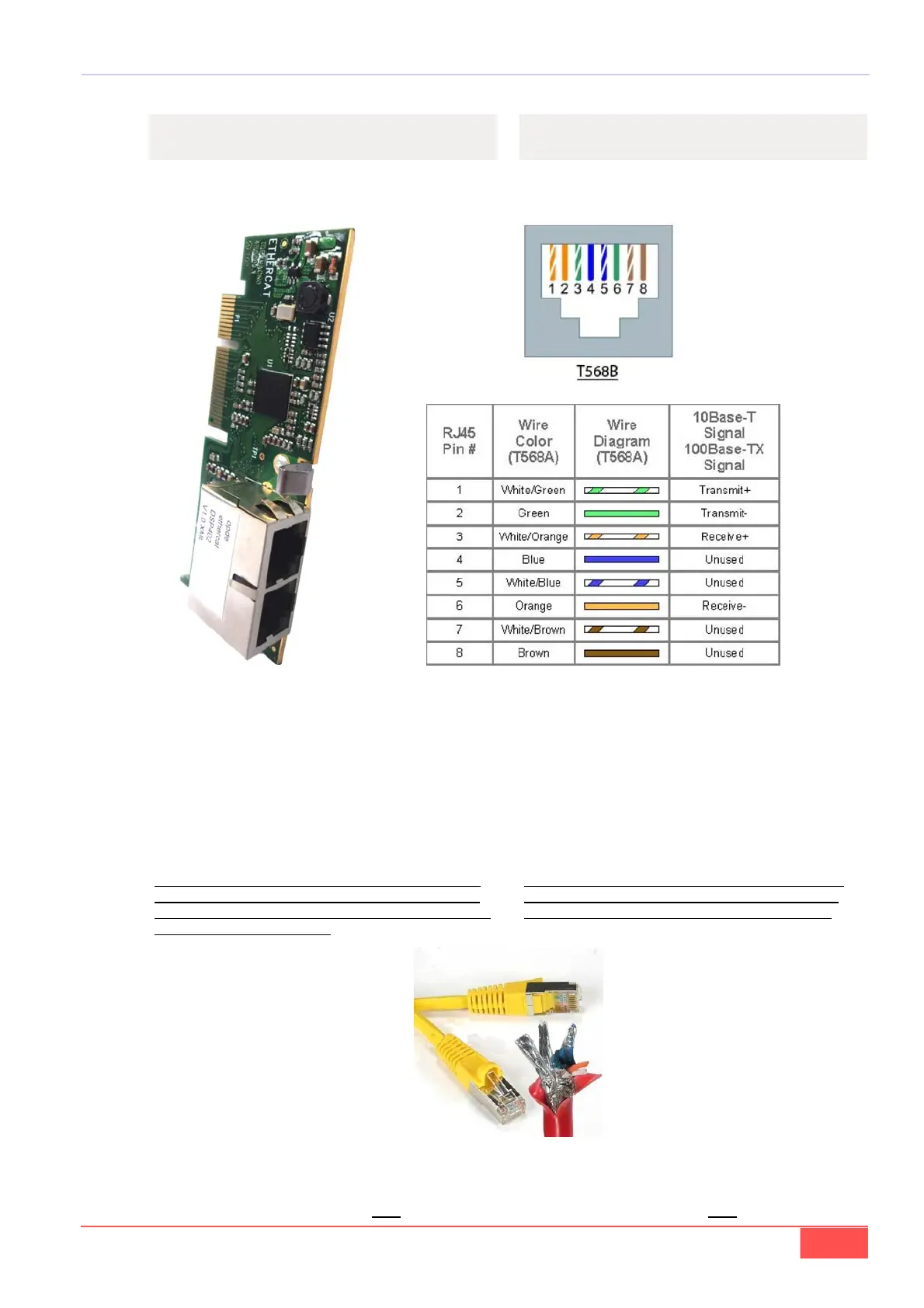

La scheda monta due interfaccie 10/100 Base TX
RJ45.
I singoli contatti della spina RJ-45 sono assegnati se-
condo la “T 568-B” standard.
I cavi Ethernet tipo patch o crossover in CAT5e pos-
sono essere usati come cavi di connessione. CAT5e è
un cavo di rete Ethernet standard definito da specifi-
che EIA/TIA. Con l’utilizzo di cavi CAT5e la lunghezza
massima raccomandata è 100m.
Anche TDE MACNO raccomanda cavi schermati per
ambienti dove, la vicinanza al cavo di alimentazione,
alta potenza o apparecchiature a radiofrequenza, pos-
sono introdurre interferenze.
The board incorporates two 10/100 Base TX RJ45
interfaces.
The individual contacts of the RJ-45 socket are allo-
cated as per the "T 568-B" standard.
Ethernet patch or crossover cables in CAT5e quality
can be used as the connection cable. CAT5e is an
Ethernet network cable standard defined by the EIA/
TIA. CAT5e cable runs are limited to a maximum rec-
ommended run length of 100m.
Also TDE MACNO recommends shielded cables for
environments where proximity to power cable, high
power or RF equipments may introduce crosstalk.
Tipologia cavi/ Cables type
c
o
d
.
2
7
4
B
0
0
0
4
1
0
V
V
Qualsiasi manovra va effettuata solo a drive spento! / Any operation must be done only to drive off!
