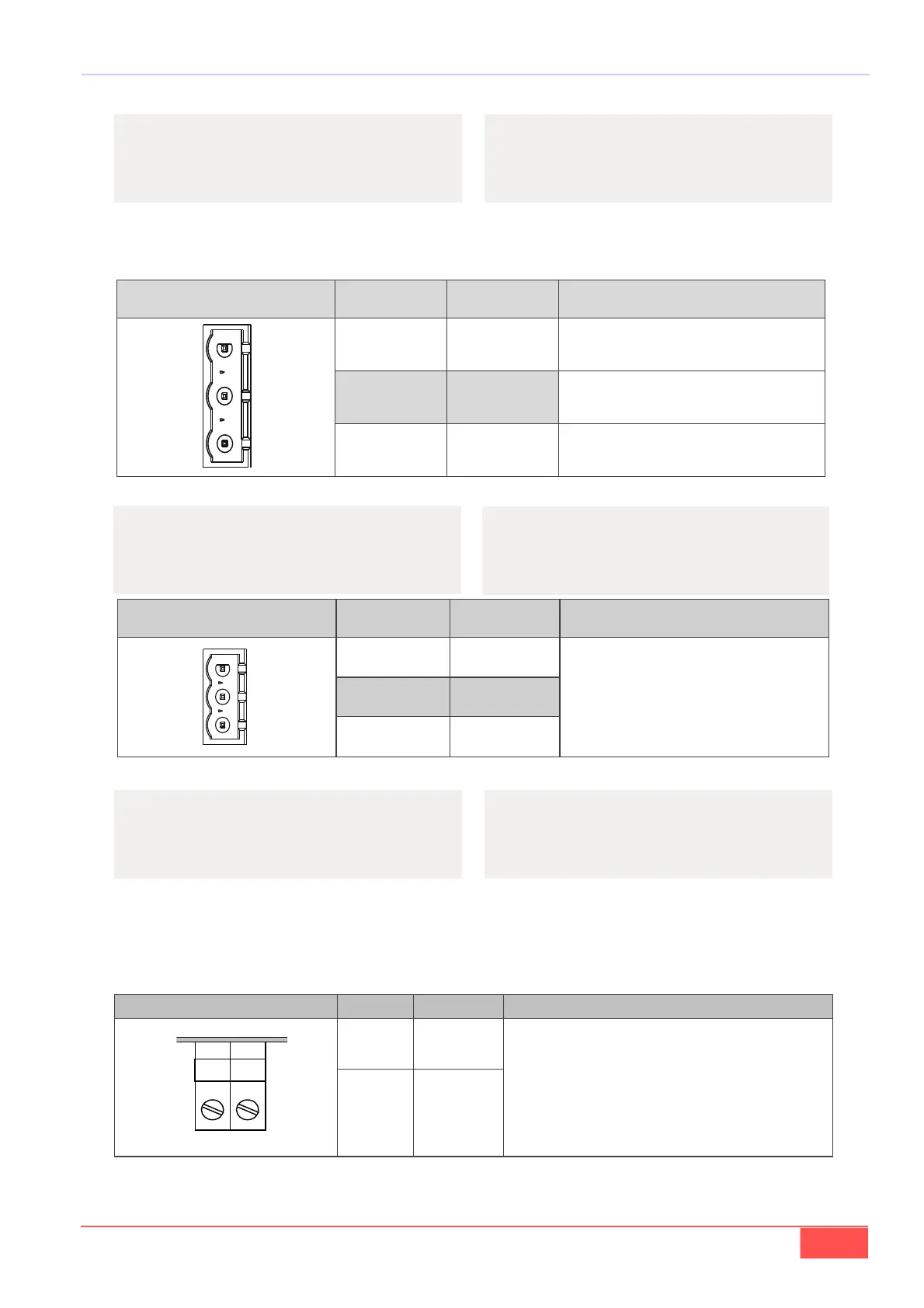

5.2.17- COLLEGAMENTI SINCRO-
NISMI A.F.E./STARTER (opzionale)
5.2.17- A.F.E./STARTER
SYNCHRONISMS CONNECTIONS
(option)
X1 PIN
FUNZIONE
FUNCTION
DESCRIZIONE/DESCRIPTION
1 L1
Sincronismo- tensione fase U
Synchronism- U phase voltage
2 L2
Sincronismo- tensione fase V
Synchronism– V phase voltage
3 L3
Sincronismo- tensione fase W
Synchronism– W phase voltage
5.2.18- COLLEGAMENTI USCITA
RELE’ DI FINE PRECARICA A.F.E.
(opzionale)
5.2.18– END A.F.E. SOFT-START
RELAY OUTPUT CONNECTIONS
(option)
X2 PIN
FUNZIONE
FUNCTION
DESCRIZIONE/DESCRIPTION
1 N.C.
2 COMM.
3 N.O.
Contatto normalmente chiuso, aperto e comu-
ne del relè di fine precarica.
Close, open and common normally contacts of
end soft-start output relay.
Imax=16A-250Vac
TAB. 15 (Collegamenti sincronismi A.F.E./STARTER(opzionale) / A.F.E./STARTER synchronisms connections(option))
TAB. 16
(Collegamenti uscita relè di fine precarica A.F.E.(opzionale) / End A.F.E. soft-start relay output connections(option))
Riferirsi al manuale installazione della serie OPDE per
ulteriori informazioni sulla configurazione dell’A.F.E.
For additional information on A.F.E. configurations pls.
refer to the OPDE series Installation Manual.
5.2.19- COLLEGAMENTI ALIMEN-
TAZIONE VENTOLE DI RAFFRED-
DAMENTO (opzionale)
5.2.19- COOLING FANS POWER
SUPPLY CONNECTIONS (option)
Nella linea di inverter per le applicazioni di energia, ad
es. idroelettrico ed eolico, riconoscibile dalla codifica
prodotto 6D1...., l’alimentazione dei ventilatori deve
essere fornita sui morsetti passaparete presenti sul
lato inferiore del convertitore.
In the OPDE inverter model for energy applications,
ex. hydroelectric and wind power, recognizable by
6D1.... encoding product, the fans power supply must
be provided at the feed-through terminal block on the
bottom side of the converter.
X8 PIN FUNZIONE DESCRIZIONE
+ +24V_F
- 0V_F
Alimentazione ventilatori di raffreddamento radiatore /
Radiator cooling fans power supply connections.
Tensione di alimentazione / Power supply:
24Vdc (22÷26Vdc)
Massima corrente assorbita / maximum current absorbed
OPDE S 70, 90, 110 1.5A
OPDE S 150, 175 2.5A
OPDE S 220 3.5A
OPDE S 460 5.0A

-
+
TAB. 17 (Collegamenti alimentazione ventole di raffreddamento (opzionale) / Cooling fans power supply connections (option))
