68
MP00000B00 V_2.6
3REF
40REF
R3
R1
COS
9
5
0COS
S3
S1
10
11
SIN
0SIN
S2
S4
1
2
SP6
0SP6
SP6
0SP6
SHIELD
12
SHIELD

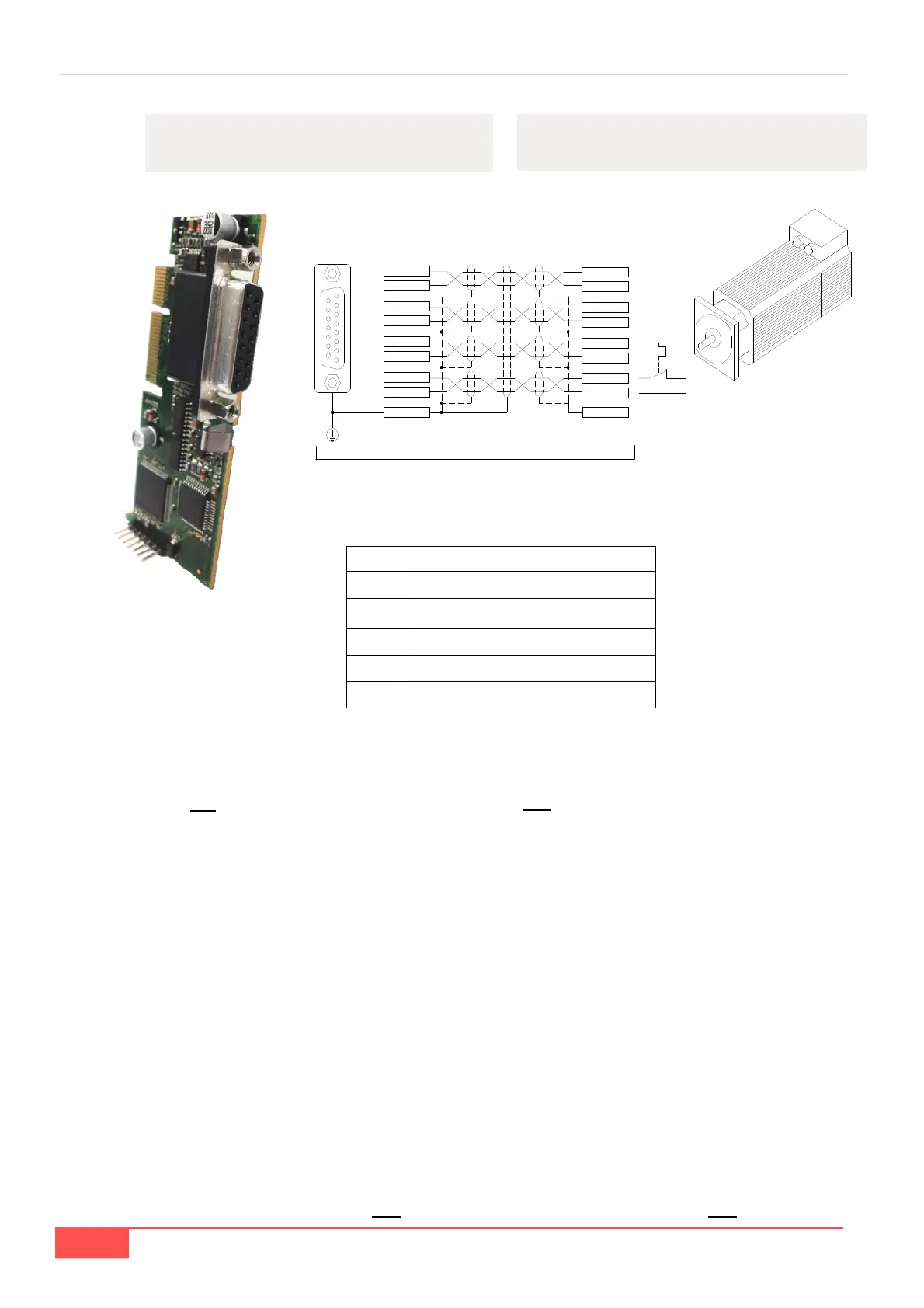

5.3.8 – RESOLVER ALTA RISOL-
UZIONE (RDC)
5.3.8 – HIGH RESOLUTION RE-
SOLVER (RDC)
-Cablare connettore maschio 15 vie
-Cabling 15-way connector male
COLLEGAMENTI CAVO DRIVE/MOTORE
MOTOR/DRIVE CABLE CONNECTIONS
R1 Red-White
R3 Yellow/White or Black/White
S1 Black
S2 Yellow
S3 Red
S4 Blue
Esempio del codice colorI resolver/Example
of Resolver colors code
Usare solo cavo a doppini intrecciati e schermati sin-
golarmente più schermo esterno.
Il pin 12 e la vaschetta metallica del connettore
sulla scheda di retroazione sono connessi interna-
mente alla terra dell’ azionamento.
Il pin 15 è un’uscita analogica proporzionale alla velo-
cità del motore (es. 300rpm= 5V) riferita allo zero AG,
varia tra ±10V e non superare 2mA di corrente.
Di default l’azionamento gestisce una sonda di tipo
bimetallico (pin SP6 e 0SP6). E’ possibile gestire son-
de termiche diverse (tipo NTC, PTC o KTY84… me-
diante il connettore M4-X4) indicando le caratteristiche
in fase d’ordine.
Only use 4-couples twisted and shielded couple cable
with external shield.
Pin 12 and the metallic body of connector on the
feedback board are earthed inside the drive .
Pin 15 is an analog output proportional to the speed
motor (ex. 3000rpm= 50V) refereed to zero AG, rang-
es between ±10V and not overcome 2mA.
By default the drive can manage a motor thermal
switch (pin SP6 and 0SP6). Managing different probes
(p.e. NTC, PTC or KTY84 with the connector M4-X4)
is also possible by specifying in the order the technical
characteristics.
c
o
d
.
2
7
4
S
0
0
1
4
2
0
V
V
Qualsiasi manovra va effettuata solo a drive spento! / Any operation must be done only to drive off!
