MP00000B00 V_2.6
5.2.12- INGRESSO IN FREQUENZA
M2 PIN
FUNZIONE
FUNCTION
DESCRIZIONE / DESCRIPTION
1 E-A
2 E-/A (F)
3 E-B
Ingresso del canale B se differenziale (altrimenti non collegato).
Channel B input if differential (otherwise not connected).
f max 300KHz - 5÷24V
4 E-/B (UP)
Ingresso del canale /B di frequenza o della direzione (UP/down).
Channel /B frequency input or direction input (UP/Down).
f max 300KHz - 5÷24V
5 GND 0V
6
Shield
Ingresso del canale A se differenziale (altrimenti non collegato).
Channel A input if differential (otherwise not connected).
f max 300KHz - 5÷24V
Ingresso del canale /A di frequenza o ingresso in frequenza.
Channel /A frequency input or frequency input.
f max 300KHz - 5÷24V
TAB. 10 (Ingresso in frequenza / Frequency input)
5.2.12- FREQUENCY INPUT

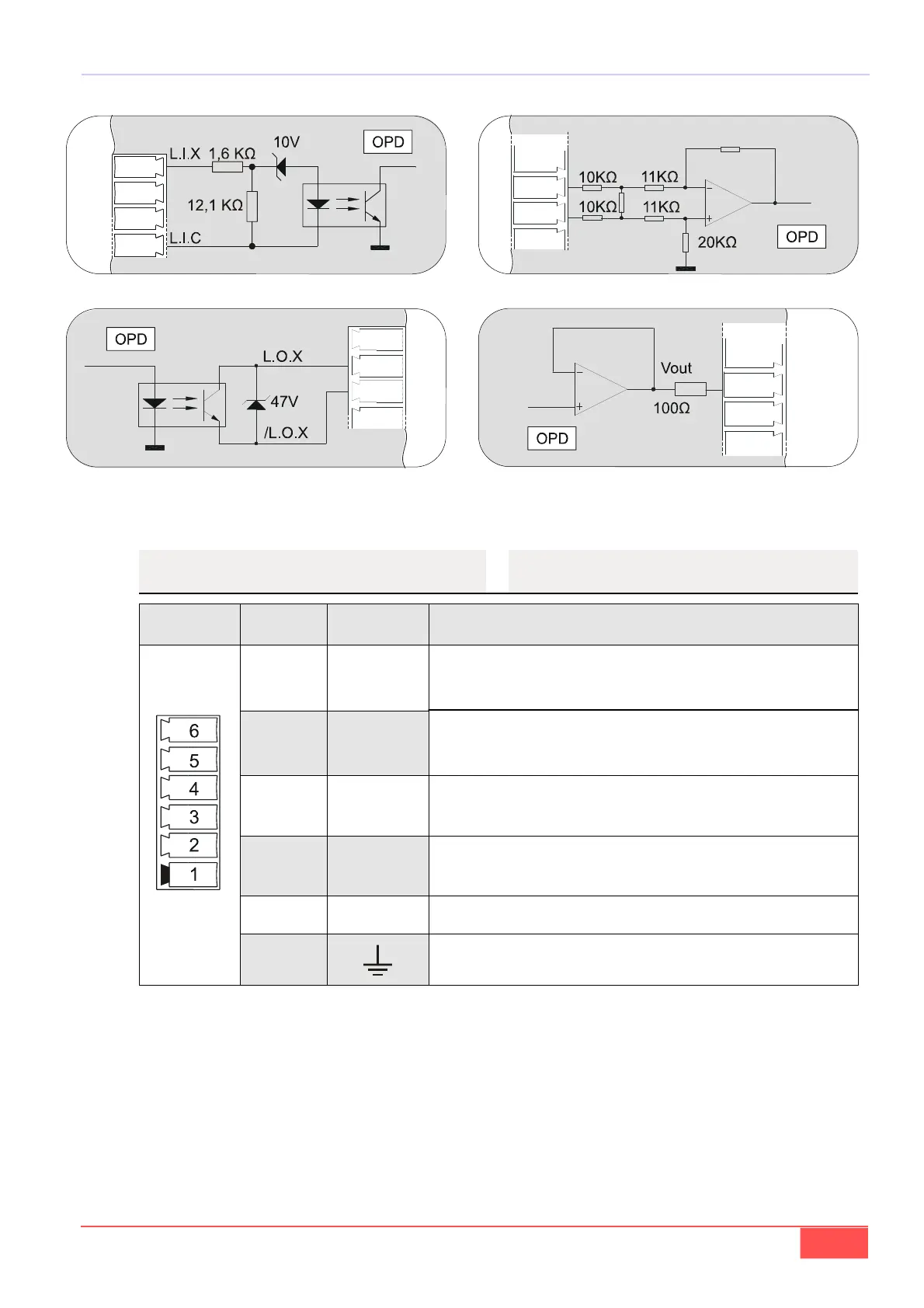

FIG. 15 (Uscite logiche configurabili / Configurable logic output) FIG. 16 (Uscita analogica configurabile
Configurable analog output)
FIG. 14
(Ingresso analogico configurabile
Configurable analog input)
FIG. 13 (Ingressi logici configurabili / Configurable logic inputs)
