TDE MACNO OPDE - Endat 2.1; ENDAT 2.2; Biss

67
MP00000B00 V_2.6
5.3.7 – ENDAT 2.2 / BISS
5.3.7 – ENDAT 2.2 / BISS
-Only use 4-couples twisted and shielded couple cable
with external shield (length max. 25 m) .
-5V DC current absorbed must not exceed 350 mA.
- To compensate the voltage drop due to the length of
the cable, connect pin "+ Vsense" and "0Vsense”
BiSS sensor managed:
AD36 1219 with 19 bit Single Turn, 12 bit Multi Turn.
ENDAT 2.2 sensors managed:
ECI 1317 with 17 bit on turn.
EQI 1329 with 17 bit on turn and 12 bit multi-turn
RCN 8580 with 29 bit on turn
ECN 125 with 25 bit on turn
-Usare solo cavo a doppini intrecciati e schermati sin-
golarmente più schermo esterno (lung. max. 25 m).
- Il sensore deve essere da 5V; la corrente assorbita
non deve essere superiore ai 350mA
- Per effettuare la compensazione della caduta di ten-
sione dovuta alla lunghezza del cavo, collegare i pin
“+Vsense” e “0Vsense”
Sensori BiSS gestiti:
AD36 1219 con 19 bit su giro, 12 bit multigiro
RA18B con 18 bit su giro
Sensori ENDAT 2.2 gestiti:
ECI 1317 avente 17 bit sul giro
EQI 1329 avente 17 bit sul giro e 12 bit multigiro
RCN 8580 avente 29 bit sul giro
ECN 125 avente 25 bit sul giro
5.3.6 – ENDAT 2.1
5.3.6 – ENDAT 2.1
- Only use 4-couples twisted and shielded couple cable
with external shield.
- 5V DC current absorbed must not exceed 350 mA
- To compensate the voltage drop due to the length of
the cable pin “Vsense” and “0Vsense”
Up today the Endat 2.1 sensors managed are:
ECN 1113 with 13 bit on turn + 512 pulses sin/cos
EQN 1125 with 13 bit on turn, 12 bit multi-turn + 512
pulses sin/cos
ECN 1313 with 13 bit on turn + 512/2048 pulses sin/cos
EQN 1325 with 13 bit on turn, 12 bit multi-turn +
512/2048 pulses sin/cos
- Usare solo cavo a doppini intrecciati e schermati
singolarmente più schermo esterno.
- Il sensore deve essere da 5V; la corrente assorbita
non deve essere superiore ai 350mA
- Per effettuare la compensazione della caduta di ten-
sione dovuta alla lunghezza del cavo, collegare i pin
“+Vsense” e “0Vsense”
Ad oggi sono gestiti i sensori:
ECN 1113 avente 13 bit sul giro + 512 impulsi sin/cos
EQN 1125 avente 13 bit sul giro, 12 bit multigiro + 512
impulsi sin/cos
ECN 1313 avente 13 bit sul giro + 512/2048 impulsi
sin/cos
EQN 1325 avente 13 bit sul giro, 12 bit multigiro +
512/2048 impulsi sin/cos

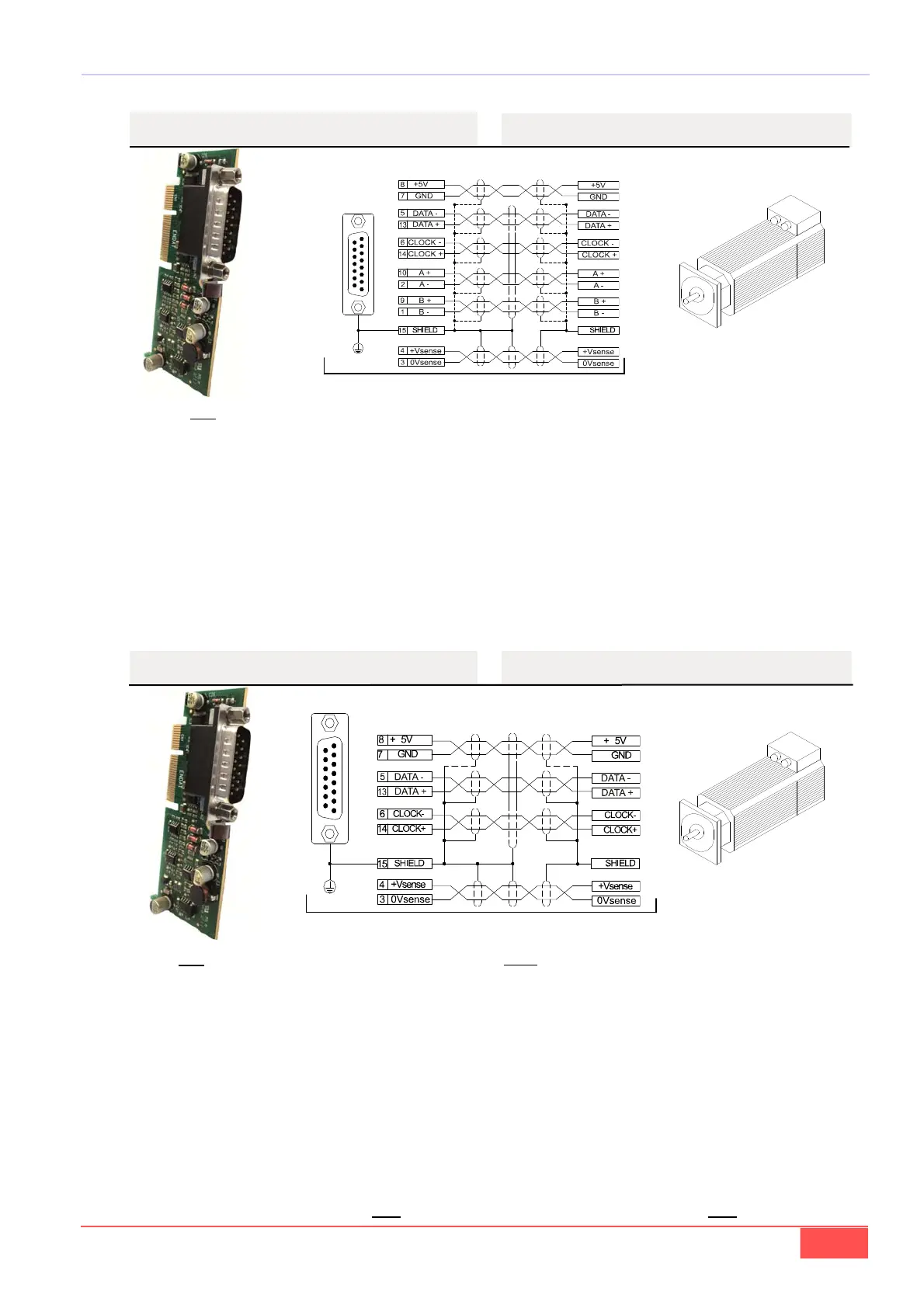

-Cablare connettore femmina 15 vie
-Cabling 15-way connector female
COLLEGAMENTI CAVO DRIVE/MOTORE
MOTOR/DRIVE CABLE CONNECTIONS
COLLEGAMENTI CAVO DRIVE/MOTORE
DRIVE/MOTOR CABLE CONNECTIONS
-Cablare connettore femmina 15 vie
-Cabling 15-way connector female
c
o
d
.
2
7
4
S
0
0
1
2
1
0
V
V
c
o
d
.
2
7
4
S
0
0
1
2
1
0
V
V
Qualsiasi manovra va effettuata solo a drive spento! / Any operation must be done only to drive off!
