5.3.2 – RESOLVER
5.3.2 – RESOLVER
Only use 4-couples twisted and shielded couple cable
with external shield.
Pin 12 and the metallic body of connector on the
feedback board are earthed inside the drive
By default the drive can manage a motor thermal
switch (pin SP6 and 0SP6). Managing different probes
(p.e. NTC, PTC or KTY84 with the connector M4-X4)
is also possible by specifying in the order the technical
characteristics.
R1 Red-White
R3 Yellow/White or Black/White
S1 Black
S2 Yellow
S3 Red
S4 Blue
Esempio di codice colori del resolver/ Example of Resolver colors code
Usare solo cavo a doppini intrecciati e schermati sin-
golarmente più schermo esterno.
Il pin 12 e la vaschetta metallica del connettore
sulla scheda di retroazione sono connessi interna-
mente alla terra dell’ azionamento.
Di default l’azionamento gestisce una sonda di tipo
bimetallico (pin SP6 e 0SP6). E’ possibile gestire son-
de termiche diverse (tipo NTC, PTC o KTY84… me-
diante il connettore M4-X4) indicando le caratteristiche
in fase d’ordine.
3REF
40REF
R3
R1
COS
9
5
0COS
S3
S1
10
11
SIN
0SIN
S2
S4
1
2
SP6
0SP6
SP6
0SP6
SHIELD
12
SHIELD

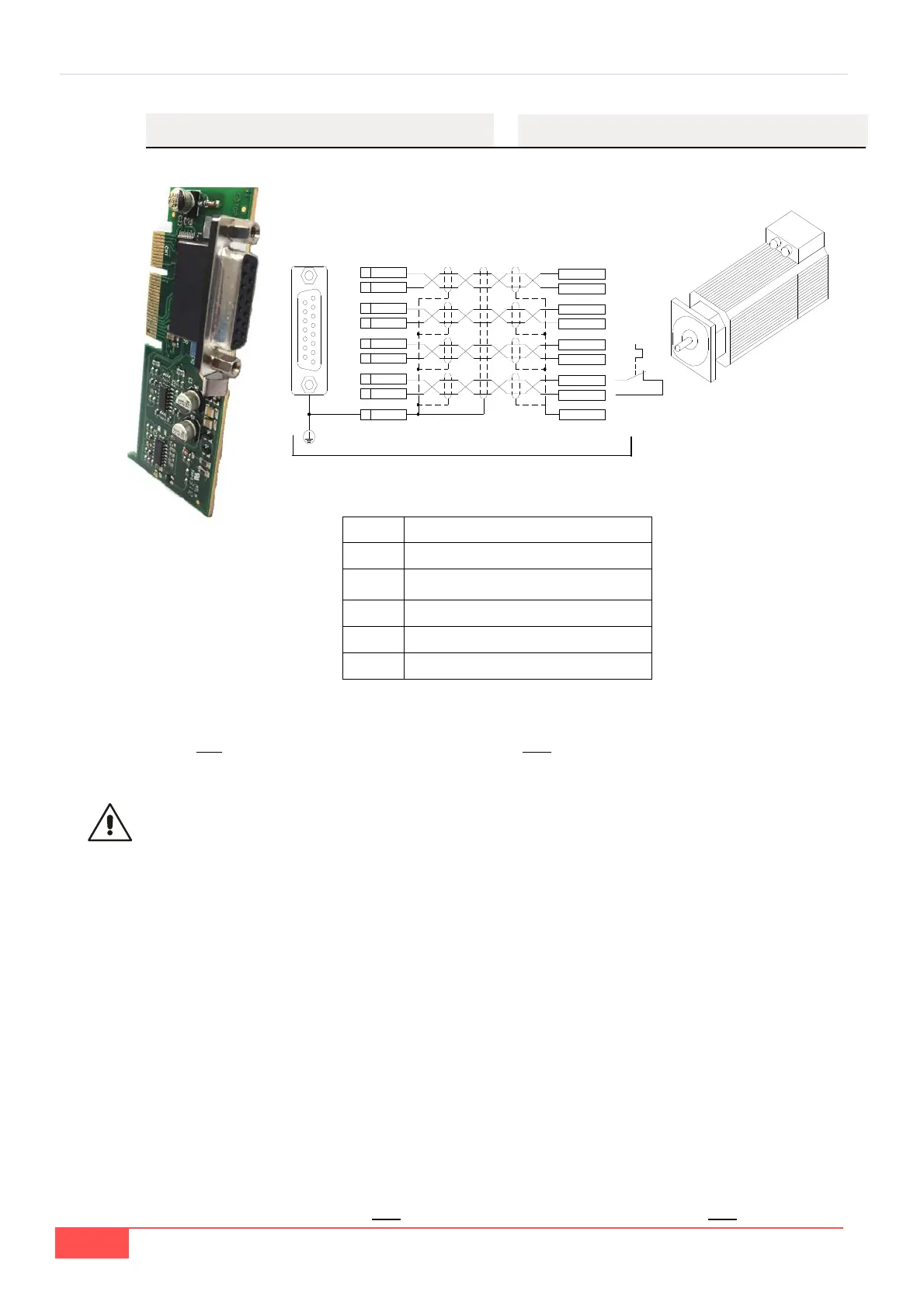

COLLEGAMENTI CAVO DRIVE/MOTORE
DRIVE/MOTOR CABLE CONNECTIONS
-Cablare connettore maschio 15 vie
-Cabling 15-way connector male
c
o
d
.
2
7
4
S
0
0
1
3
1
0
V
V
Qualsiasi manovra va effettuata solo a drive spento! / Any operation must be done only to drive off!
