5.1.1- INSTALLAZIONE SCHEDE
OPZIONALI
Gli azionamenti OPDE sono dotati di tre slot dove è
possibile inserire alcune schede di espansione.
In funzione dello slot considerato è consentito inserire
solo alcune schede come indicato di seguito:
In the drive OPDE are present three slot where is pos-
sible to connect some optional boards.
Depending on the slot is allowed to connect only some
cards as follows:
5.1.1- OPTIONAL BOARDS
INSTALLATION

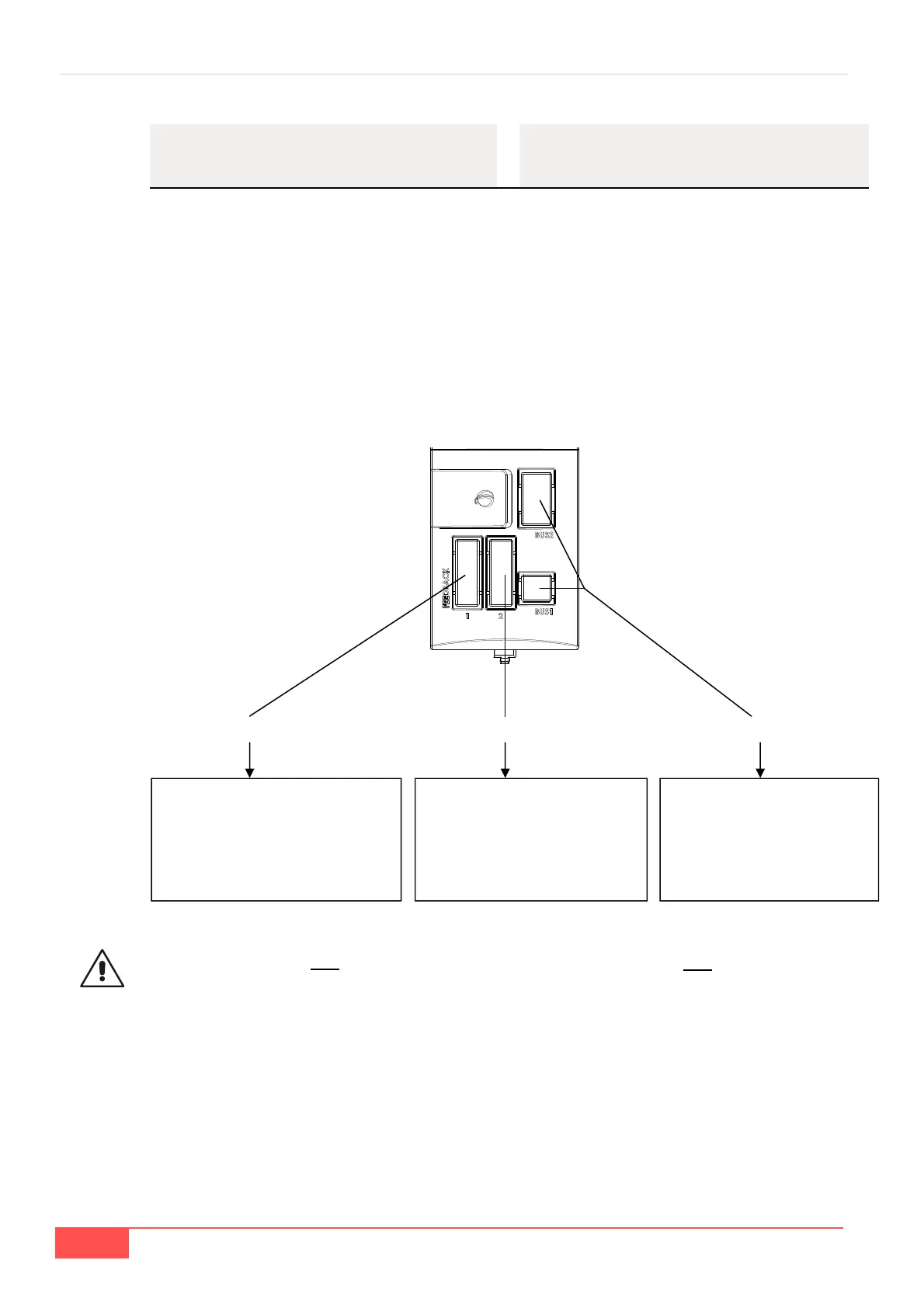

SLOT 1 SLOT 2 SLOT 3
 Resolver (4S0013)
 TTL/Hall sensor encoder (4S0017)
 Sin/Cos encoder (4S0011)
 Endat/Biss encoder (4S0012)
 High resolution resolver (4S0014)
 High resolution analog input (4S0015)
 Resolver (4S0013)
 TTL/Hall sensor encoder (4S0017)
 SinCos encoder (4S0011)
 Endat/Biss encoder (4S0012)
 High resolution resolver (4S0014)
 High resolution analog input (4S0015)
BUS 2
 CAN bus (4B0001)
 Profibus (4B0002)
 Ethercat (4B0004)
 CAN bus (anybus)
(4B0000)
BUS 1
 CAN bus
 CAN bus

 CAN bus
(anybus)
ATTENZIONE: qualsiasi manovra con le schede
di espansione va fatto solo a drive spento!!!
WARNING: any operation with the optional
boards must be done only to drive off!!!
