TDE MACNO OPDE - Management Choice of Analog Inputs

62
MP00000B00 V_2.6
5.2.21 - MANAGEMENT CHOICE OF
ANALOG INPUTS
5.2.21 - GESTIONE SCELTA
INGRESSI ANALOGICI
ON
12
3
Configurazione di default/
Default configuration

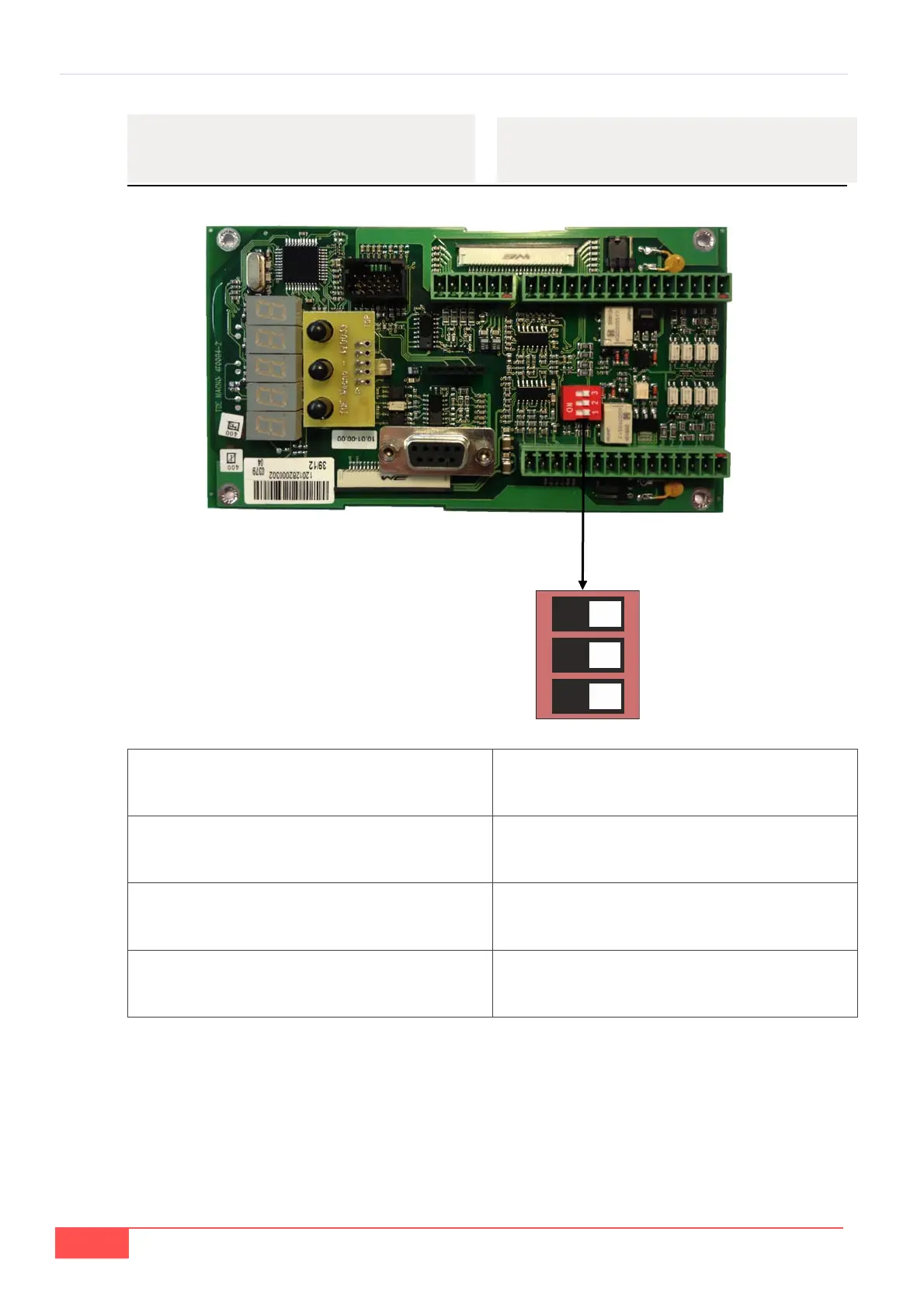

FIG. 18 (Gestione scelta ingressi analogici / Management choise of analof inputs)
DIP 1 -> A.I.1 Analog input 1
DIP 2 -> A.I.2 Analog input 2
DIP 3 -> A.I.3 Analog input 3
DIP 1 = ON =4/20mA Current configuration
DIP 1 = OFF= +/- 10V Voltage configuration
DIP 2 = ON =4/20mA Current configuration
DIP 2 = OFF= +/- 10V Voltage configuration
DIP 3 = ON =4/20mA Current configuration
DIP 3 = OFF= +/- 10V Voltage configuration
DIP 1 -> A.I.1 Ingresso analogico 1
DIP 2 -> A.I.2 Ingresso analogico 2
DIP 3 -> A.I.3 Ingresso analogico 3
DIP 1 = ON =4/20mA Configurazione corrente
DIP 1 = OFF= +/- 10V Configurazione tensione
DIP 2 = ON =4/20mA Configurazione corrente
DIP 2 = OFF= +/- 10V Configurazione tensione
DIP 3 = ON =4/20mA Configurazione corrente
DIP 3 = OFF= +/- 10V Configurazione tensione
TAB. 20 (Gestione scelta ingressi analogici / Management choise of analof inputs)
