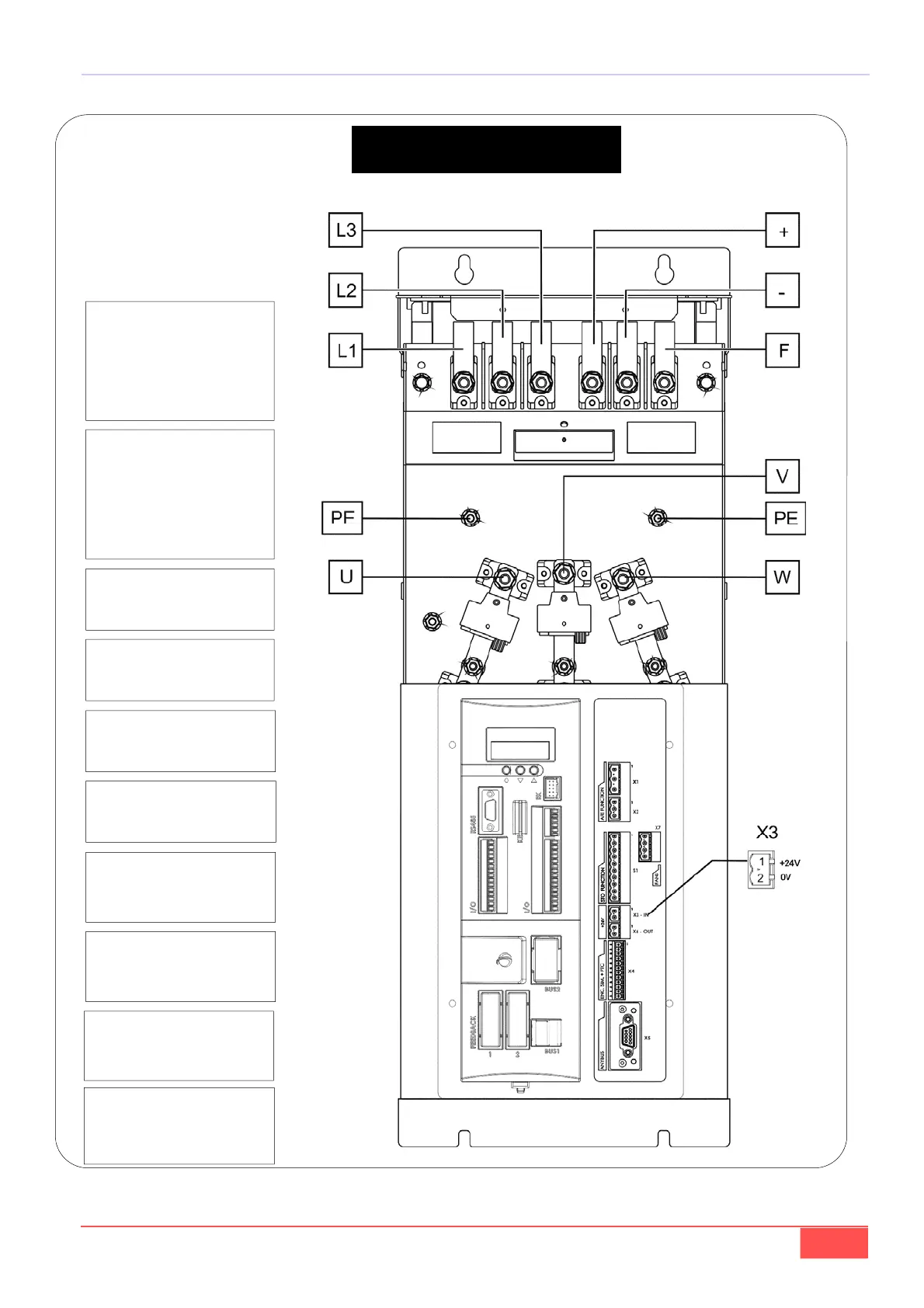

FIG. 11D (Collegamenti: potenza e controllo / Connections: Power and control)
Mod. 70A - 90A - 110A 150A (AC)
con copertura rimossa / without cover
“+” “-”: collegamento in
DC Bus
“+” “-”: DC Bus connection
L1-L2-L3: ingresso linea
U-V-W: uscita motore (fare
passare attraverso il toroide
presente all’interno, senza
schermo e terra)
L1-L2-L3: line input
U-V-W: motor output (pass
through the present toroid
inside without, the shield
and ground)
“+” “F”: collegamento resi-
stenza frenatura
“+” “F”: Brake resistor con-
nection
PE: collegamento cavo
di terra del motore e scher-
mo
PE: Connection of PE and
shield
X3: alimentazione scheda
regolazione +24V (v.
par.5.2.7)
X3: +24V regulation board
supply (s. par. 5.2.7)
