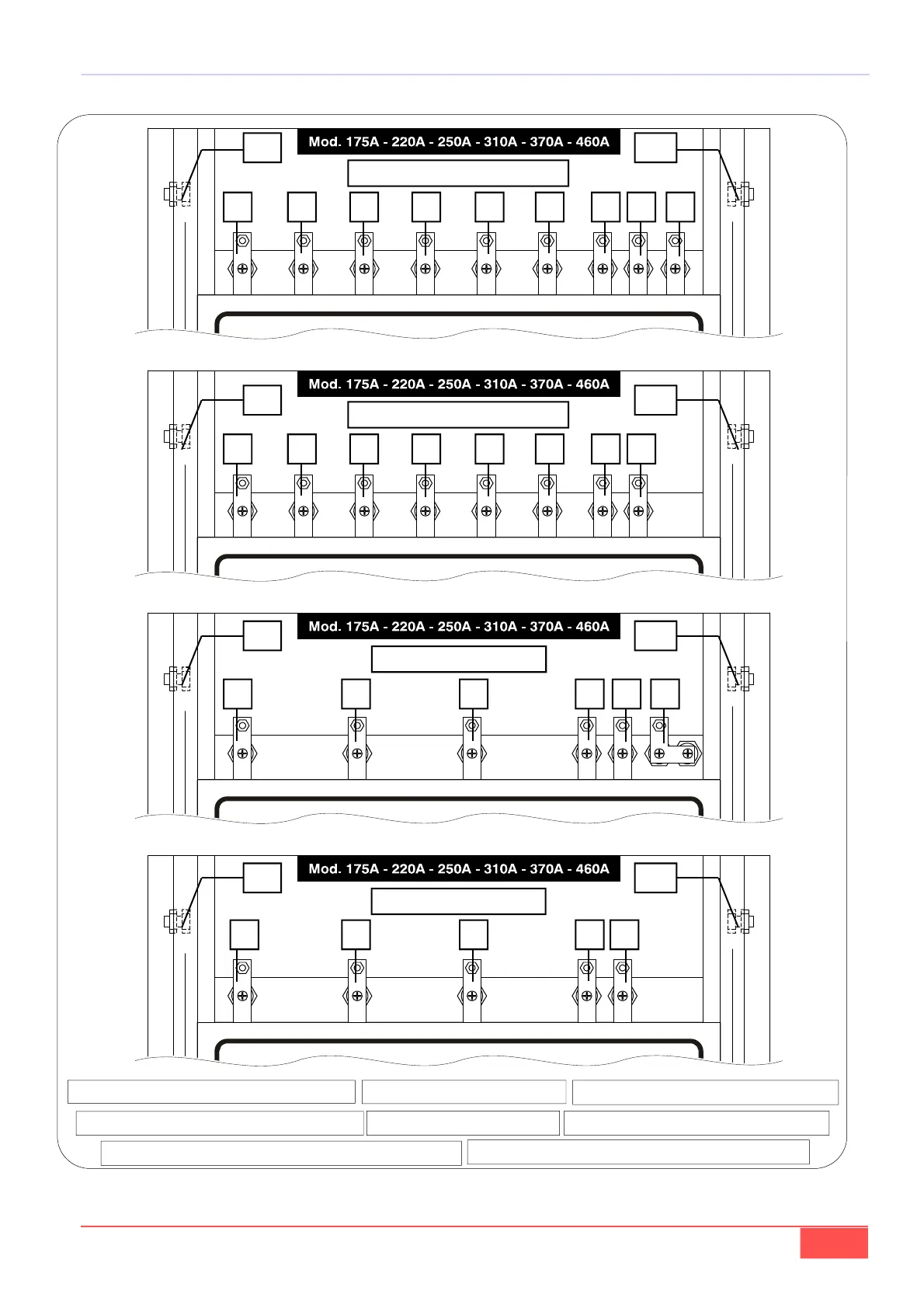

FIG. 11F (Collegamenti: potenza e controllo / Connections: Power and control)
- U V W + F
+ U V W -
- L1 U L2 V L3 W +
AC + freno / AC + Brake
- L1 U L2 V L3 W + F
PE PE
AC senza freno / AC brakeless
DC + freno / DC + Brake
DC senza freno / DC brakeless
L1-L2-L3: ingresso linea - U-V-W: uscita motore
L1-L2-L3: line input - U-V-W: motor output
PE PE
PE PE
PE PE
“+” “-”: collegamento in DC Bus
“+” “-”: DC Bus connection
“+” “F”: collegamento resistenza frenatura
“+” “F”: Brake resistor connection
PE: collegamento cavo di terra del motore e schermo
PE: Connection of PE and shield
