APPENDIX A-6 Manual 0-2725

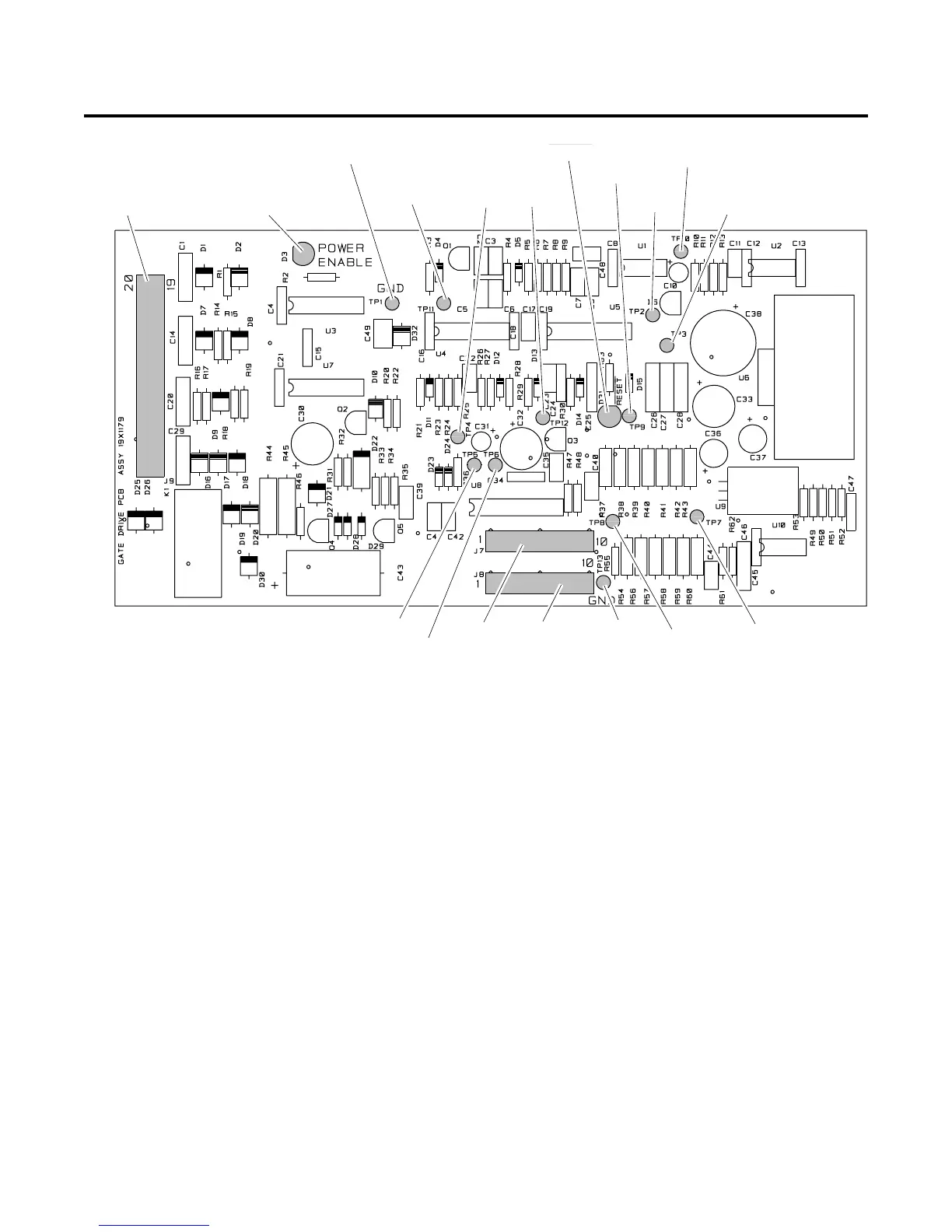

APPENDIX 5: GATE DRIVE PC BOARD LAYOUT
J9
D3
POWER ENABLE
TP1
GND
TP11
TP1
TP4
TP12
D31
RESET
TP9
TP2
TP3
TP5
TP6
J7
J8
TP13
GND
TP8
TP7
A-01205
Gate Drive PC Board Signals
J7-1 +12 VDC to FET PC Boards (J6-1)
J7-2 Return for +12 VDC to FET PC Boards (J6-2)
J7-3 PWM Output (A) to FET PC Boards (J6-3)
J7-4 PWM Return to FET PC Boards (J6-4)
J7-5 Primary Current Sense from FET PC Boards (J6-5)
J7-6 Primary Current Sense Return from FET PC Boards (J6-6)
J7-7 Secondary Current Sense from FET PC Boards (J6-7)
J7-8 Secondary Current Sense Return from FET PC Boards (J6-8)
J7-9 Over Temperature Sense from FET PC Boards (J6-9)
J7-10 Over Temperature Sense from FET PC Boards (J6-10)
J8-1 +12 VDC to FET PC Boards (J6-1)
J8-2 Return for +12 VDC to FET PC Boards (J6-2)
J8-3 PWM Output (A) to FET PC Boards (J6-3)
J8-4 PWM Return to FET PC Boards (J6-4)
J8-5 Primary Current Sense from FET PC Boards (J6-5)
J8-6 Primary Current Sense Return from FET PC Boards (J6-6)
J8-7 Secondary Current Sense from FET PC Boards (J6-7)
J8-8 Secondary Current Sense Return from FET PC Boards (J6-8)
J8-9 Over Temperature Sense from FET PC Boards (J6-9)
J8-10 Over Temperature Sense from FET PC Boards (J6-10)
