4.8.7 Contrôle de la limitation d’effort
AVIS
• La limitation d’effort doit être contrôlée après l’achèvement des
courses de programmation
• L’entraînement doit être contrôlé une fois par mois.
F< 400N
50 mm

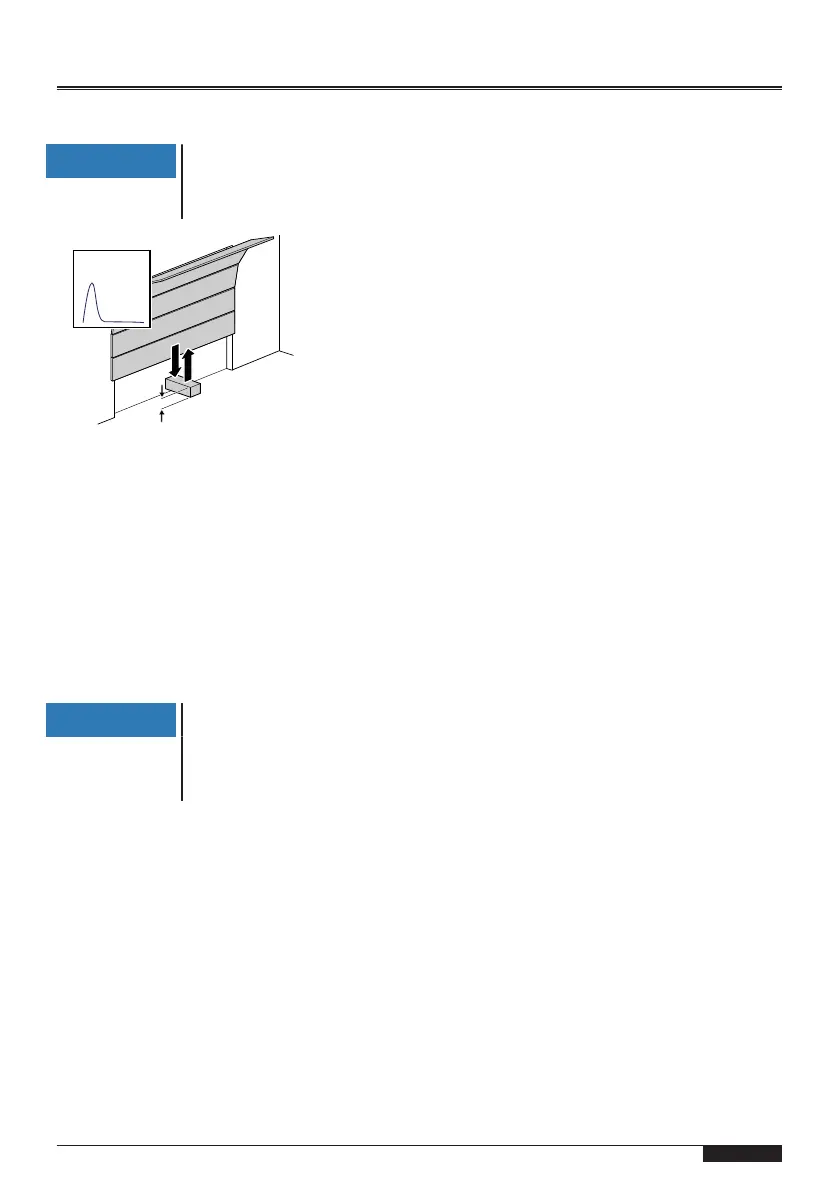

Fig.15: Contrôle de la limitation d’effort
1. Placez un dynamomètre ou un obstacle approprié (par ex., l’emballage exté-
rieur de l’entraînement) dans la zone de fermeture de la porte.
2. Fermez la porte de garage. La porte de garage se déplace vers sa position fi-
nale de FERMETURE. La porte de garage s’arrête et change de direction
pour revenir en position d’OUVERTURE dès qu’un contact avec un obstacle
est détecté.
3. Si la porte offre la possibilité de soulever une personne (par ex., ouvertures
de plus de 50mm ou surfaces horizontales), il faut vérifier le dispositif de limi-
tation d’effort en direction ouverture: si la porte est soumise à une charge
supplémentaire supérieure à 20kg, la motorisation doit stopper.
AVIS
Si l’obstacle n’est pas détecté ou si les valeurs d’effort ne sont pas
respectées, la limitation d'effort doit être réglée conformément au
chapitre «menu5 + menu6 : Limitation d'effort pour l’ouverture et
la fermeture ».
Après tout remplacement des ressorts de la porte, les positions finales doivent
être de nouveau réglées (voir menu 3 + menu4).
