4.3 Composition de la fourniture
La composition de la fourniture dépend de la configuration de votre produit. En
règle générale, celle-ci se présente comme suit :
WARNUNG: Automatisches Tor - Nicht im Bewegungsbereich des
Tores aufhalten, da sich das Tor unerwartet in Bewegung setzen kann!
WARNING: Automatic door - The door may operate unexpectedly,
therefore do not allow anything/anyone to stay in the path of the door!
Automatic Door
4x
1x
2x
1x
1x
1x1x
1x
1x
1x
1x
1
12
18
6
4
5
2
9
3
7
8
16
14
17
15
19
11 13 10

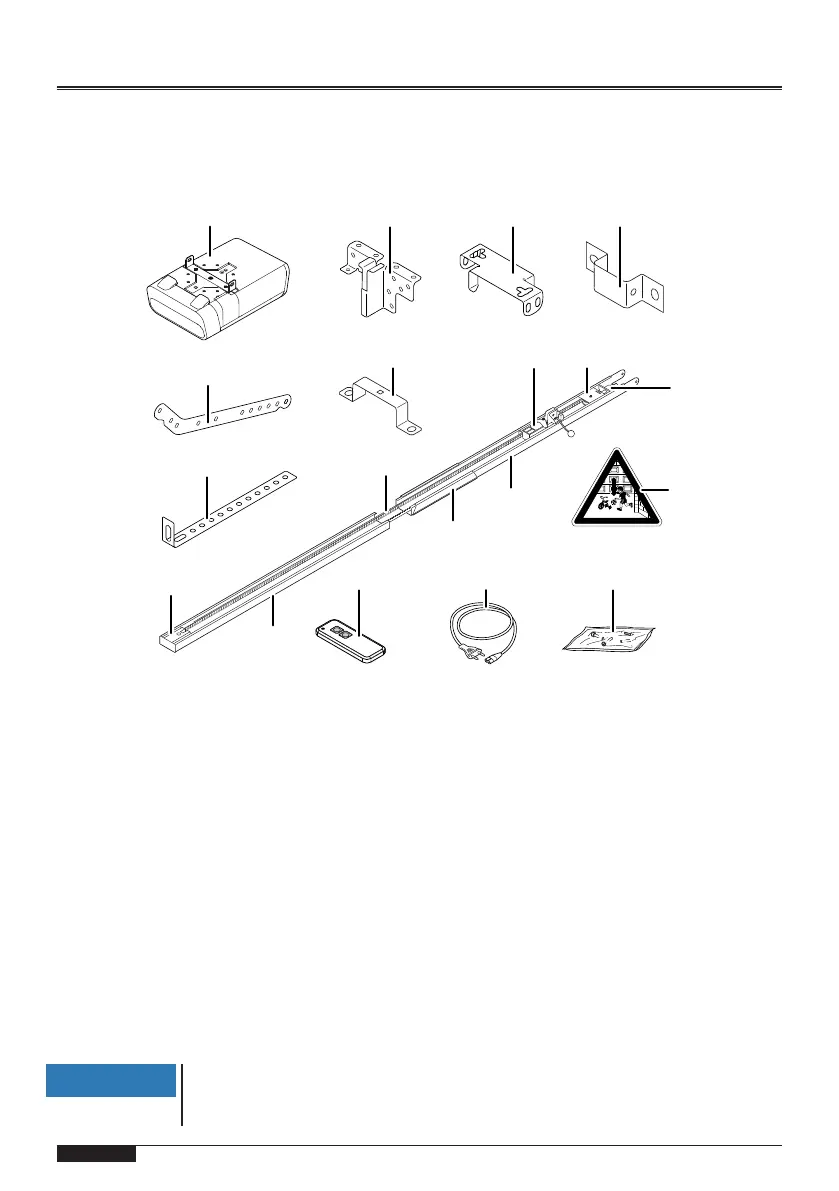

Fig.4: Composition de la fourniture
1. Tête de commande et d'entraînement avec
module LED
11. Console de connexion de la porte
2. Pignon moteur* 12. Bielle
3. Rail de guidage (exemple de modèle),
côté motorisation*
13. Suspente centrale
4. Coulisseau mobile* 14. Sachet de vis
5. Courroie crantée ou chaîne* 15. Émetteur portatif (en fonction du modèle)*
6. Poulie de renvoi* 16. Fixation plafond
7. Raccord de rail de guidage
(exemple de modèle)*
17. Cordon secteur, longueur 1,2 m
8. Rail de guidage (exemple de modèle),
côté porte*
18. Étrier de fixation
9. Dispositif de tension* 19. Étiquette d'avertissement
10. Fixation murale*
*En option
AVIS
Vérifiez que les vis et les supports fournis sont adaptés au mon-
tage sur place, compte tenu des conditions locales et du bâtiment.
