4.3 Lieferumfang
Der Lieferumfang richtet sich nach Ihrer Produktkonfiguration. Üblicherweise sieht
dieser wie folgt aus:
WARNUNG: Automatisches Tor - Nicht im Bewegungsbereich des
Tores aufhalten, da sich das Tor unerwartet in Bewegung setzen kann!
WARNING: Automatic door - The door may operate unexpectedly,
therefore do not allow anything/anyone to stay in the path of the door!
Automatic Door
4x
1x
2x
1x
1x
1x1x
1x
1x
1x
1x
1
12
18
6
4
5
2
9
3
7
8
16
14
17
15
19
11 13 10

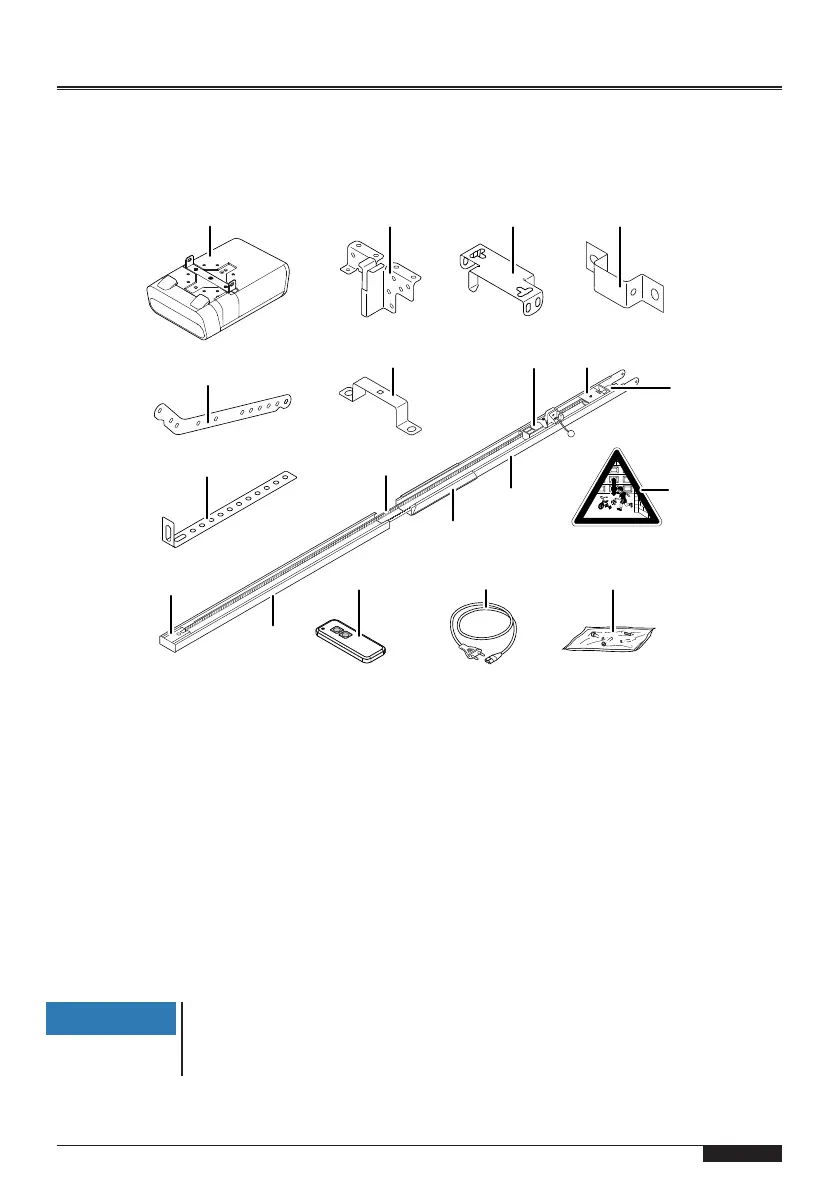

Abb.4: Lieferumfang
1. Antriebskopf mit LED-Modul 11. Toranschlusskonsole
2. Antriebsritzel* 12. Schubstange
3. Laufschiene (Modellbeispiel) Antriebsseite* 13. Mittenabhängung
4. Laufschlitten* 14. Schraubenbeutel
5. Zahnriemen oder Kette* 15. Handsender (modellabhängig)*
6. Umlenkrolle* 16. Deckenbefestigung
7. Laufschienenverbinder (Modellbeispiel)* 17. Netzkabel, Länge 1,2 m
8. Laufschiene (Modellbeispiel) Torseite* 18. Befestigungsbügel
9. Spannvorrichtung* 19. Warnaufkleber
10. Wandbefestigung*
*Optional
HINWEIS
Überprüfen Sie, ob die gelieferten Schrauben und Halterungen für
die Montage vor Ort unter Berücksichtigung der baulichen Voraus-
setzungen geeignet sind.
