4.5 Montage van de garagedeuraandrijving
Volg de afbeeldingen op de A3-montageposter.
Stap Installeren
1 De looprail (3 & 8) volledig uitklappen.Druk de looprailkoppeling (7) gecentreerd over de
aansluitnaad. De ketting of de tandriem moet indien nodig worden nagespannen. Zie
afbeelding.
2 Monteer de middenophanging (13) aan de looprail. Monteer de bevestigingsbeugels (18)
aan de aandrijfkop (1).
3 Monteer de aansluitconsole (11) op de garagedeur.
4 Monteer de wandbevestiging (10).
5a
5c/d
Monteer de looprail (3 & 8) aan de wandbevestiging(10).
Monteer de plafondbevestigingen (16) aan de middenophanging (13) en aan de
aandrijfkop(1). Monteer de plafondbevestigingen (16) daarna aan het plafond.
6 Monteer de stuurkoppelstang (12) tussen de loopslede (4) en deuraansluitconsole(11).
7 Voor de programmering de afdekking bij de aandrijfkop openen met een schroevendraaier
of een vergelijkbaar gereedschap.
8 De waarschuwingssticker (19) goed zichtbaar aanbrengen op de binnenzijde van de
garagedeur.
4.5.1 Loopslede ontgrendelen
LET OP
De trekknop mag maximaal 1,80m boven de vloer hangen.
Tijdens de montage kan het nodig zijn de verbinding tussen loopslede en aan-
sluitconsole te ontgrendelen. Het demonteren van de stuurkoppelstang is hiervoor
niet nodig.
III
II
I

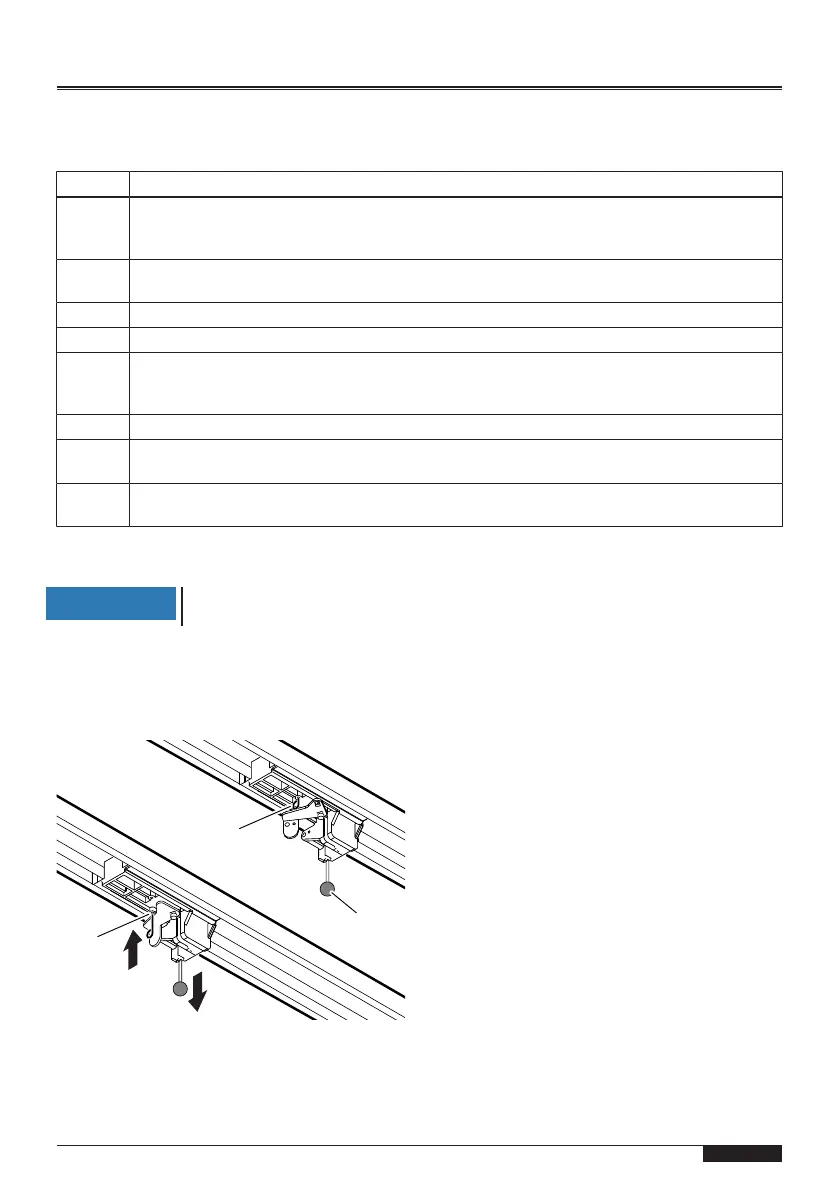

Afb.6: Aandrijving ontgrendelen en vergrendelen
1. Voor het handmatig bewegen van de garagedeur trekken aan de trekknop(l)
van de loopslede.
