VOLTCRAFT VC-400 Series User Manual

14

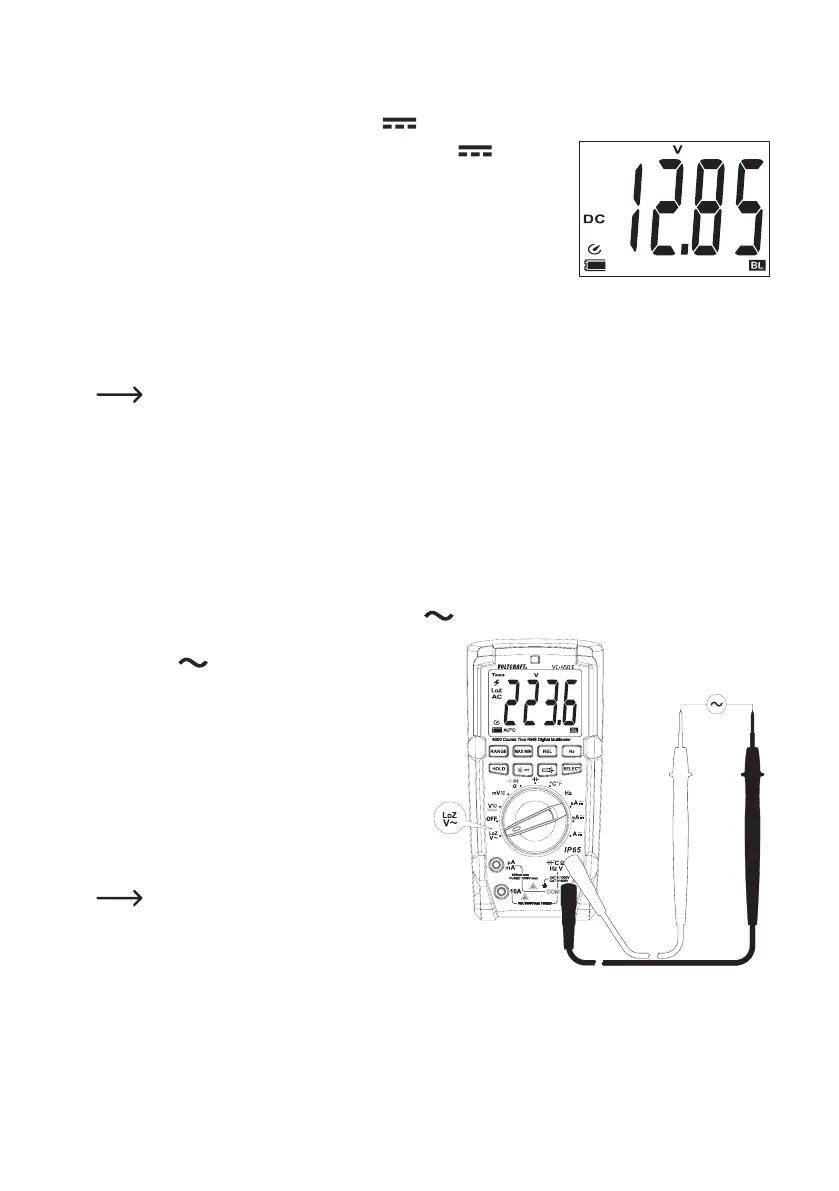

c) Gleichspannungsmessung „V/DC“
Zur Messung von Gleichspannungen „DC“ (V ) gehen Sie wie folgt vor:
- Schalten Sie das DMM ein und wählen die Messfunktion „V “.
- Drücken Sie die Taste „SELECT“ um in den Gleichspannungsbereich um-
zuschalten. Im Display erscheint „DC“ und die Einheit „V“.
- Stecken Sie die rote Messleitung in die V-Messbuchse (E), die schwarze
Messleitung in die COM-Messbuchse (D).
- Verbinden Sie die beiden Messspitzen parallel zum Messobjekt (Generator,
Schaltung usw.). Die rote Messspitze entspricht dem Pluspol, die schwarze
Messspitze dem Minuspol.
- Die jeweilige Polarität des Messwertes wird zusammen mit dem augenblicklichen Messwert im Display angezeigt.
- Entfernen Sie nach Messende die Messleitungen vom Messobjekt und schalten Sie das DMM aus.
Sobald bei der Gleichspannung ein Minus „-“ vor dem Messwert erscheint, ist die gemessene Spannung
negativ (oder die Messleitungen sind vertauscht).
 DerSpannungsbereich„V/DC“weisteinenEingangswiderstandvon≥10MΩauf.DadurchwirddieSchal-
tung nahezu nicht belastet.
d) LoZ-Wechselspannungsmessung „V/AC“
DieLoZ-MessfunktionermöglichtdieWechselspannungsmessungmitniedrigerImpedanz(ca.300kΩ).Dergeringe-
re Innenwiderstand des Messgerätes reduziert die Fehlmessung von Streu- und Phantomspannungen. Der Messkreis
wird jedoch stärker belastet als mit der Standard-Messfunktion.
Zur Messung von Wechselspannungen „AC“ (LoZ V ) gehen Sie wie folgt vor:
- Schalten Sie das DMM ein und wählen die Messfunk-
tion „LoZ V “. Im Display erscheint „LoZ AC“ und
die Einheit „V“.
- Stecken Sie die rote Messleitung in die V-Messbuchse
(E), die schwarze Messleitung in die COM-Messbuch-
se (D).
- Verbinden Sie die beiden Messspitzen parallel zum
Messobjekt (Generator, Schaltung usw.).
- Der Messwert wird im Display angezeigt.
- Entfernen Sie nach Messende die Messleitungen vom
Messobjekt und schalten Sie das DMM aus.
Der Spannungsbereich „LoZ V/AC“ weist ei-
nen Eingangswiderstand von <300 kΩ auf.
Dadurch wird die Schaltung geringfügig be-
lastet.
