18

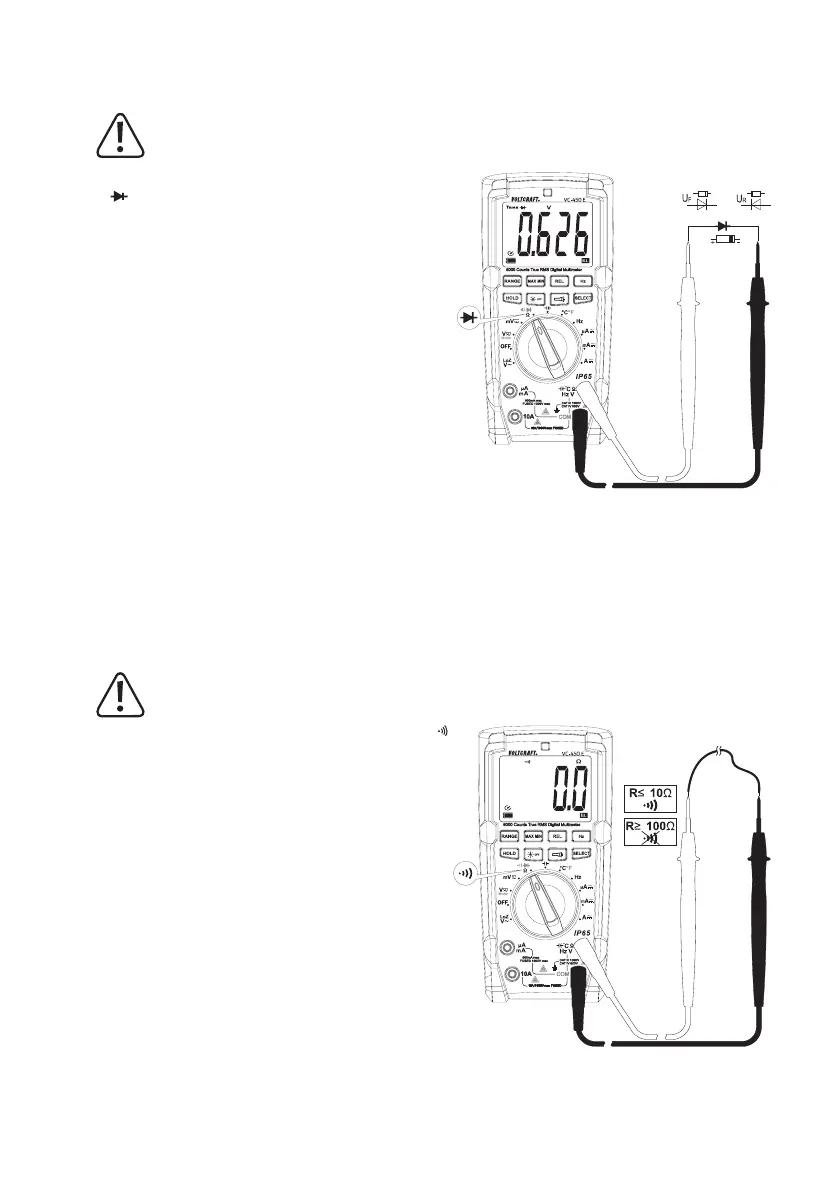

h) Diodentest
Vergewissern Sie sich, dass alle zu messenden Schaltungsteile, Schaltungen und Bauelemente
sowie andere Messobjekte unbedingt spannungslos und entladen sind.
- Schalten Sie das DMM ein und wählen die Messfunktion
- Drücken Sie 2x die Taste „SELECT“ um die Messfunktion
umzuschalten. Im Display erscheint das Diodensymbol und
die Einheit Volt (V). Eine erneute Betätigung schaltet in die
nächste Messfunktion usw.
- SteckenSiedieroteMessleitungindieΩ-Messbuchse(E),
die schwarze Messleitung in die COM-Messbuchse (D).
- Überprüfen Sie die Messleitungen auf Durchgang, indem
Sie die beiden Messspitzen verbinden. Daraufhin muss
sich ein Wert von ca. 0.000 V einstellen.
- Verbinden Sie die beiden Messspitzen mit dem Messobjekt
(Diode).
- Im Display wird die Durchlassspannung „UF“ in Volt (V)
angezeigt. Ist „OL“ ersichtlich, so wird die Diode in Sperr-
richtung (UR) gemessen oder die Diode ist defekt (Un-
terbrechung). Führen Sie zur Kontrolle eine gegenpolige
Messung durch.
- Entfernen Sie nach Messende die Messleitungen vom
Messobjekt und schalten Sie das DMM aus.
i) Durchgangsprüfung
Vergewissern Sie sich, dass alle zu messenden Schaltungsteile, Schaltungen und Bauelemente
sowie andere Messobjekte unbedingt spannungslos und entladen sind.
- Schalten Sie das DMM ein und wählen die Messfunktion
- Drücken Sie 1x die Taste „SELECT“ um die Messfunktion
umzuschalten. Im Display erscheint das Symbol für Durch-
gangsprüfung und das Symbol für die Einheit „Ω“.Eine
erneute Betätigung schaltet in die nächste Messfunktion
usw.
- SteckenSiedieroteMessleitungindieΩ-Messbuchse(E),
die schwarze Messleitung in die COM-Messbuchse (D).
- AlsDurchgangwirdeinMesswert≤10Ωerkanntundes
ertönteinPiepton.DerMessbereichreichtbis600Ω.
- Sobald „OL“ (für Overload = Überlauf) im Display er-
scheint, haben Sie den Messbereich überschritten bzw.
der Messkreis ist unterbrochen.
- Entfernen Sie nach Messende die Messleitungen vom
Messobjekt und schalten Sie das DMM aus.
