VOLTCRAFT VC-400 Series - E) Spannungsmessung MV

15
e) Spannungsmessung „mV“
UmkleineSpannungenbismax.600mVmiteinerhohenAuösungzumessen,isthierfüreineeigeneMessfunktion
vorhanden. Diese Funktion ist sowohl für Wechsel- als auch für Gleichspannung verwendbar.

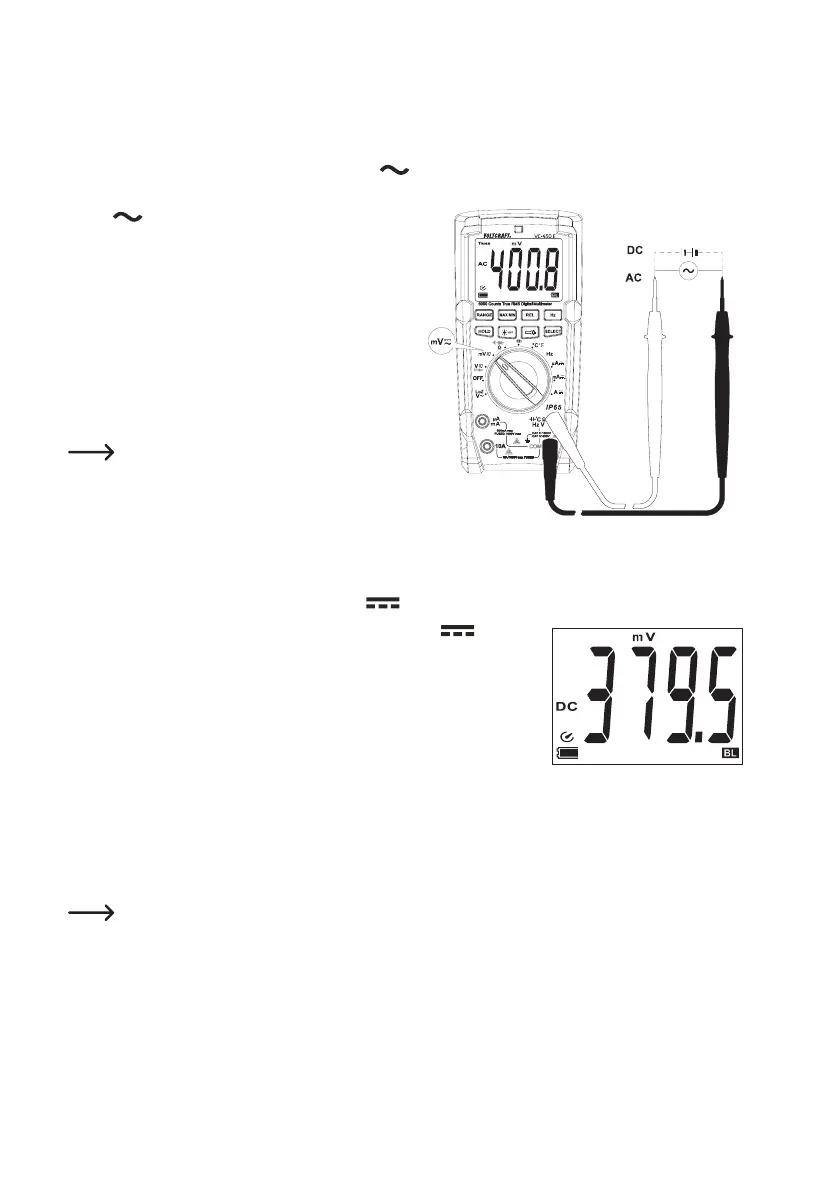

Zur Messung von Wechselspannungen „AC“ (mV ) gehen Sie wie folgt vor:
- Schalten Sie das DMM ein und wählen die Messfunktion
„mV “. Im Display erscheint „AC“ und die Einheit
„mV“.
- Stecken Sie die rote Messleitung in die V-Messbuchse
(E), die schwarze Messleitung in die COM-Messbuchse
(D).
- Verbinden Sie die beiden Messspitzen parallel zum Mess-
objekt (Generator, Schaltung usw.).
- Der Messwert wird im Display angezeigt.
- Entfernen Sie nach Messende die Messleitungen vom
Messobjekt und schalten Sie das DMM aus.
Der Spannungsbereich „mV“ weist einen Ein-
gangswiderstandvon≥100MΩauf.Beioffenen
Messeingängen kann aufgrund der hohen Emp-
ndlichkeiteinundenierterMesswertangezeigt
werden,derjedochkeinenEinussaufdasMes-
sergebnis hat.
Zur Messung von Gleichspannungen „DC“ (mV ) gehen Sie wie folgt vor:
- Schalten Sie das DMM ein und wählen die Messfunktion „mV “.
- Drücken Sie die Taste „SELECT“ um in den Gleichspannungsbereich um-
zuschalten. Im Display erscheint „DC“ und die Einheit „mV“.
- Stecken Sie die rote Messleitung in die V-Messbuchse (E), die schwarze
Messleitung in die COM-Messbuchse (D).
- Verbinden Sie die beiden Messspitzen parallel zum Messobjekt (Generator,
Schaltung usw.). Die rote Messspitze entspricht dem Pluspol, die schwarze
Messspitze dem Minuspol.
- Die jeweilige Polarität des Messwertes wird zusammen mit dem augen-
blicklichen Messwert im Display angezeigt.
- Entfernen Sie nach Messende die Messleitungen vom Messobjekt und
schalten Sie das DMM aus.
Sobald bei der Gleichspannung ein Minus „-“ vor dem Messwert
erscheint, ist die gemessene Spannung negativ (oder die Messlei-
tungen sind vertauscht).
Der Spannungsbereich „mV“ weist einen Eingangswiderstand von
≥100MΩauf.BeioffenenMesseingängenkannaufgrundderho-
henEmpndlichkeiteinundenierterMesswertangezeigtwerden,
derjedochkeinenEinussaufdasMessergebnishat.
