Zur Messung von Wechselströmen (A ) gehen Sie wie zuvor beschrieben vor.
- Schalten Sie das DMM ein und wählen die gewünschte Messfunktion „A, mA, µA“.
- Drücken Sie die Taste „SELECT“ um in den AC-Messbereich umzuschal-
ten. Im Display erscheint „AC“. Eine erneute Betätigung schaltet wieder
zurück in den DC-Messbereich usw.
- Schließen Sie das Messgerät wie im Kapitel „Messung von Gleichströmen“
beschrieben an.
- Schalten Sie nach Messende den Stromkreis wieder stromlos und entfer-
nen danach die Messleitungen vom Messobjekt. Schalten Sie das DMM
aus.

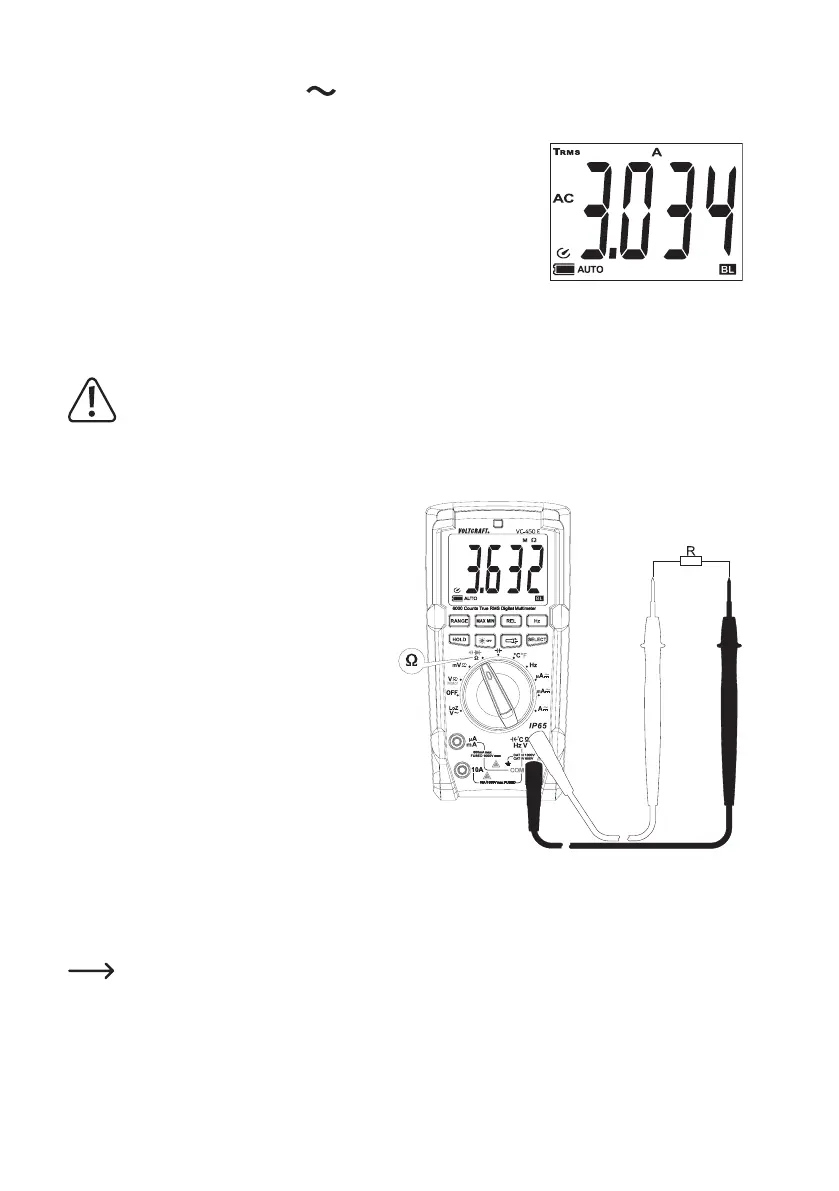

g) Widerstandsmessung
Vergewissern Sie sich, dass alle zu messenden Schaltungsteile, Schaltungen und Bauelemente
sowie andere Messobjekte unbedingt spannungslos und entladen sind.
Zur Widerstandsmessung gehen Sie wie folgt vor:
- Schalten Sie das DMM ein und wählen die Mess-
funktion„Ω“.
- Stecken Sie die rote Messleitung in die
Ω-Messbuchse(E),dieschwarzeMessleitungindie
COM-Messbuchse (D).
- Überprüfen Sie die Messleitungen auf Durchgang, in-
dem Sie die beiden Messspitzen verbinden. Darauf-
hinmusssicheinWiderstandswertvonca.0-0,5Ω
einstellen (Eigenwiderstand der Messleitungen).
- Bei niederohmigen Messungen drücken Sie die Tas-
te „REL“ (G), um den Eigenwiderstand der Messlei-
tungen nicht in die folgende Widerstandsmessung
einießenzulassen.DieAnzeigezeigt0Ω.
- Verbinden Sie nun die beiden Messspitzen mit dem
Messobjekt. Der Messwert wird, sofern das Mess-
objekt nicht hochohmig oder unterbrochen ist, im
Display angezeigt. Warten Sie, bis sich die Anzeige
stabilisierthat.BeiWiderständen>1MΩkanndies
einige Sekunden dauern.
- Sobald „OL“ (für Overload = Überlauf) im Display
erscheint, haben Sie den Messbereich überschritten
bzw. der Messkreis ist unterbrochen.
- Entfernen Sie nach Messende die Messleitungen vom Messobjekt und schalten Sie das DMM aus.
Wenn Sie eine Widerstandsmessung durchführen, achten Sie darauf, dass die Messpunkte, welche Sie
mit den Messspitzen zum Messen berühren, frei von Schmutz, Öl, Lötlack oder ähnlichem sind. Solche
Umstände können das Messergebnis verfälschen.
Die Taste „REL“ funktioniert nur bei einem angezeigten Messwert.
Wird „OL“ dargestellt, kann diese Funktion nicht aktiviert werden.
