e) Mesure de tension « mV »
Il existe une fonction de mesure adaptée pour mesurer des petites tensions jusqu’à max. 600 mV avec une haute
résolution. Cette fonction est utilisable aussi bien pour la tension alternative que la tension continue.

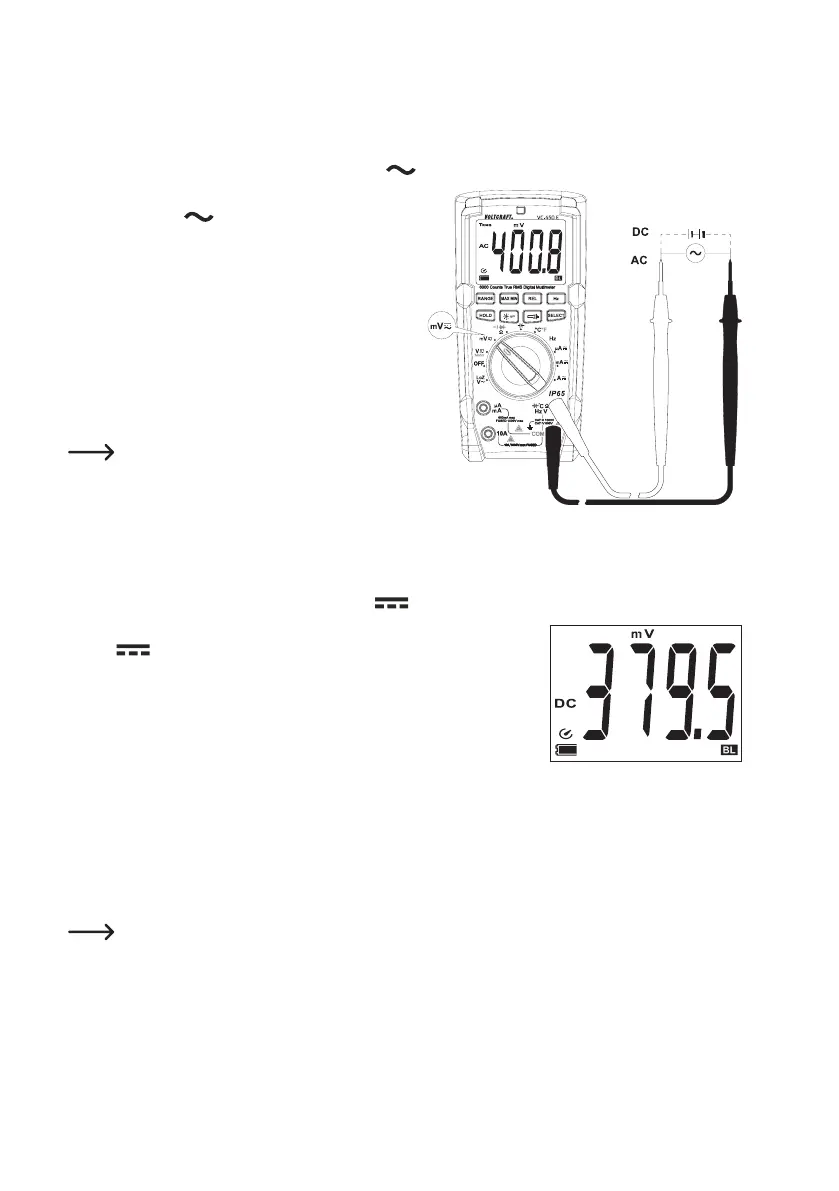

Pour mesurer les tensions alternatives « AC » (mV ), procédez comme suit :
- Mettez le DMM sous tension puis sélectionnez la fonction
de mesure « mV ». Les indications « AC » et l’unité
«mV»s’afchentsurl’écran.
- Enchezlalignedemesurerougedansladouilledeme-
sure V (E) et la ligne de mesure noire dans la douille de
mesure COM (D).
- Raccordez les deux pointes de mesure parallèlement à
l’objet à mesurer (générateur, circuit, etc.).
- Lavaleurmesurées’afchesurl’écran.
- Après la mesure, retirez les lignes de mesure du compo-
sant à mesurer puis éteignez le DMM.
La plage de tension « mV » comporte une résis-
tanced’entrée≥100MΩ.Lorsquelesentréesde
mesuresontouvertes,unevaleurmesuréeindé-
niepeuts’afcherenraisondesensibilitéélevée,
ellen’acependantaucuneinuencesurlerésultat
de la mesure.
Pour mesurer les tensions continues « DC » (mV ), procédez comme suit :
- Mettez le DMM sous tension puis sélectionnez la fonction de mesure
« mV ».
- Pour basculer dans la plage de courant continu, appuyez sur la touche
«SELECT».Lesindications«DC»etl’unité«mV»s’afchentsurl’écran.
- EnchezlalignedemesurerougedansladouilledemesureV(E)etla
ligne de mesure noire dans la douille de mesure COM (D).
- Raccordez les deux pointes de mesure parallèlement à l’objet à mesurer
(générateur, circuit, etc.). La pointe de mesure rouge correspond au pôle
plus et la pointe de mesure noire au pôle moins.
- Lapolaritérespectivedelavaleurmesurées’afcheaveclavaleurdeme-
sure instantanée sur l’écran.
- Après la mesure, retirez les lignes de mesure du composant à mesurer puis
éteignez le DMM.
Dèsqu´unsignenégatif-«-»précèdelavaleurmesuréedelatensioncontinue,latensionmesuréeest
négative (ou les lignes de mesure sont inversées).
Laplagedetension«mV»comporteunerésistanced’entrée≥100MΩ.Lorsquelesentréesdemesure
sontouvertes,unevaleurmesuréeindéniepeuts’afcherenraisondesensibilitéélevée,ellen’acepen-
dantaucuneinuencesurlerésultatdelamesure.
