82
f) Mesure du courant « A »
Ne dépassez jamais les grandeurs d’entrée maximales autorisées. En présence de tensions supé-
rieures à 33 V CArms ou 70 V CC, ne touchez pas les circuits ni aucune partie des circuits ! Danger
de mort !
La tension maximale admissible dans le circuit de mesure du courant ne doit pas dépasser 1000 V.
Les mesures > 10 A doivent être effectuées uniquement pendant maximum 10 secondes et à inter-
valle de 15 minutes.
Ne mesurez en aucun cas des courants supérieurs à 20 A dans la plage A ou supérieurs à 600 mA
dans la plage mA/µA; le cas échéant, les fusibles pourraient se déclencher.
Commencez toujours la mesure du courant par la plage de mesure maximale et, si nécessaire,
passez à une plage de mesure inférieure. Avant le branchement de l’instrument de mesure et avant
un changement de plage de mesure, mettez toujours le circuit hors tension. Toutes les plages de
mesure du courant sont protégées par fusibles et sont donc protégées contre les surcharges.
Pour mesurer les courants continus (A ), procédez comme suit :
- Activez le DMM et choisissez la fonction de mesure nécessaire « A, mA, µA ».
- Le tableau récapitule les fonctions de mesure ainsi que les plages de mesure disponibles. Sélectionnez la fonction
de mesure et les douilles de mesure correspondantes.
Fonction de mesure Plage de mesure Douilles de mesure
A <10 A (<20 A) COM + A
mA < 600 mA COM + µAmA
µA < 6000 µA COM + µAmA

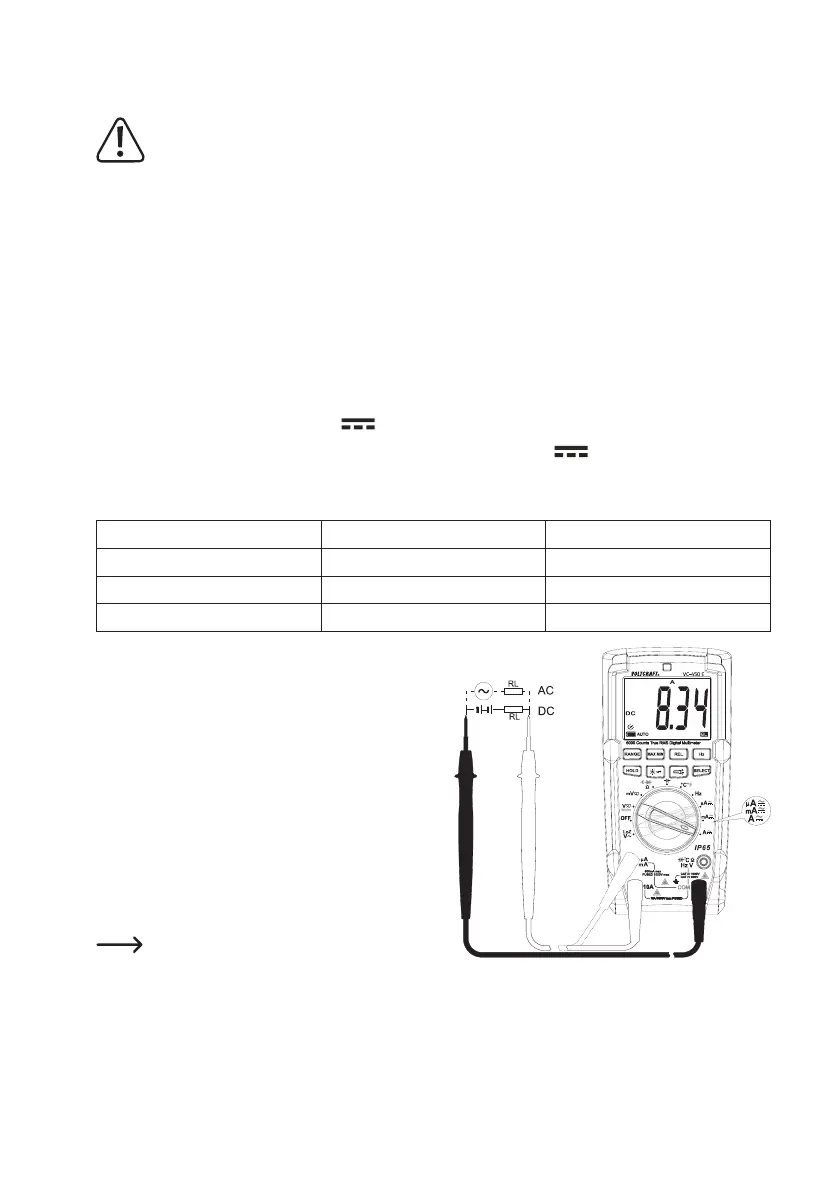

- Branchez, selon la présélection, la ligne de mesure rouge
dans la douille de mesure « A » (C) ou « µAmA » (B). En-
chezlalignedemesurenoiredansladouilledemesure
« COM » (D).
- Raccordez les deux pointes de mesure hors tension en
série pour l’objet à mesurer (générateur, circuit, etc.). Le
circuit respectif doit être séparé.
- Une fois branché, mettez le circuit en fonction.
- Lapolaritérespectivedelavaleurmesurées’afcheavec
la valeur de mesure instantanée sur l’écran.
- Après la mesure, débranchez à nouveau le circuit élec-
trique puis retirez les linges de mesure du composant à
mesurer. Éteignez le DMM.
Dès qu’un signe négatif « - » précède la valeur
mesurée pour le courant continu, le courant cir-
cule dans le sens inverse (ou les lignes de me-
sure ont été inversées).
