92
c) Ouverture de l’instrument de mesure
Le design du boîtier permet seulement d’accéder à la pile et aux fusibles lorsque le logement est ouvert.
Ces mesures renforcent la sécurité et la convivialité d’utilisation pour l’utilisateur.

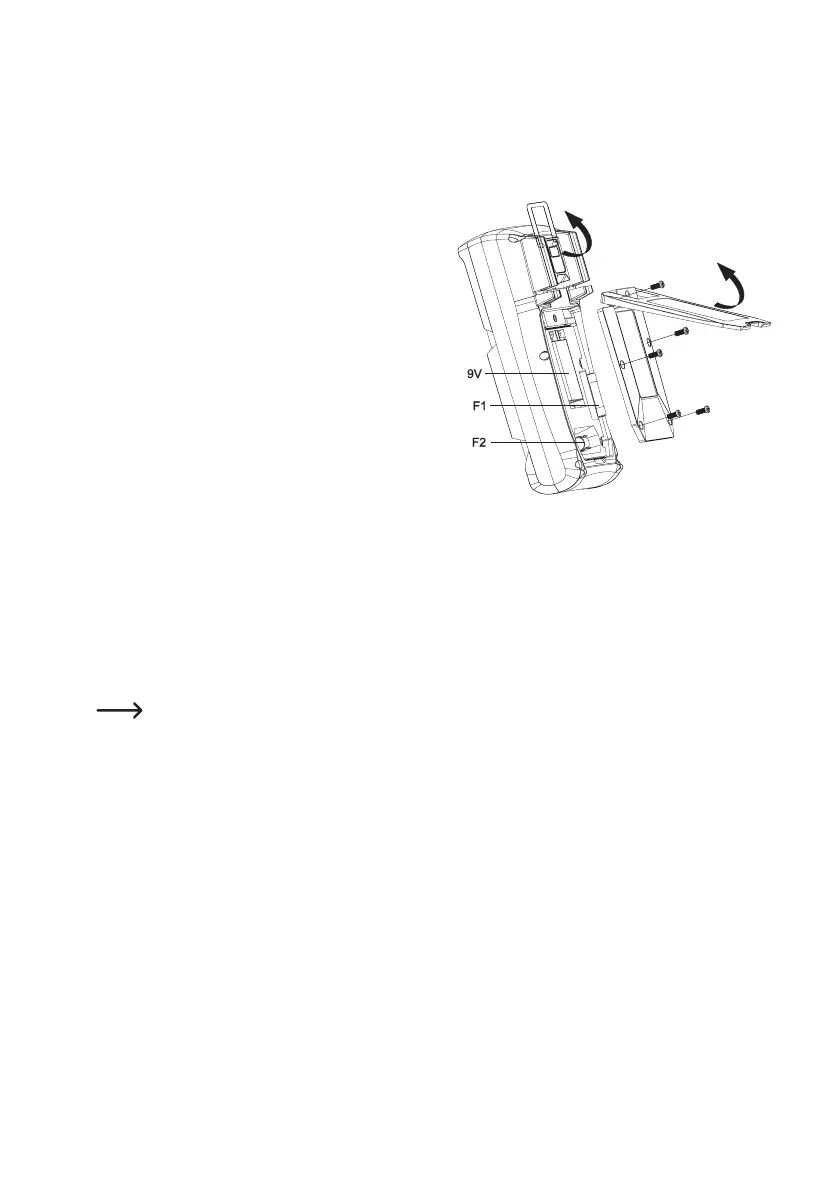

Pour l’ouverture, procédez de la manière suivante :
- Débranchez toutes les lignes de mesure de l’instrument
et éteignez-le.
- Ouvrez les pieds d’appui à l’arrière (N).
- Dévissez avec un tournevis adapté les 5 vis du comparti-
ment à piles au dos (M).
- Dans le cas d’un étrier de support déplié vers le haut, tirez
sur le couvercle du compartiment à piles (N) de l’instru-
ment de mesure.
- Les fusibles et le compartiment à piles sont maintenant
accessibles.
- Contrôlez l’encrassement du joint en caoutchouc à chaque
ouverture du couvercle du compartiment à piles et fusible
et retirez-le si nécessaire. Cela garantit la protection
contre la pénétration de poussière et de l’eau.
- Refermez le boîtier en procédant dans le sens inverse puis
revissez le logement de la batterie et des fusibles.
- L’instrument de mesure est à nouveau opérationnel.
d) Remplacement des fusibles
Les plages de mesure du courant sont protégées par des fusibles HPC. S’il s’avère impossible d’effectuer une mesure
dans cette plage, vous devez alors remplacer le fusible.
Les fusibles peuvent être contrôlés boîtier fermé par la fonction de mesure de la résistance. Sélectionnez
lafonctiondemesure«Ω».Raccordezavecunelignedemesureladouilledemesure«Ω»(E)avecla
douille mA (B) ou avec la douille A (C).
Avecdesfusiblesintactslesvaleursdemesuresuivantesdoiventêtreafchées:
mA:<1,5MΩ,A:<5Ω.Siunevaleurplusélevéeou«OL»estindiquée,lefusibledoitêtrechangé.
