19

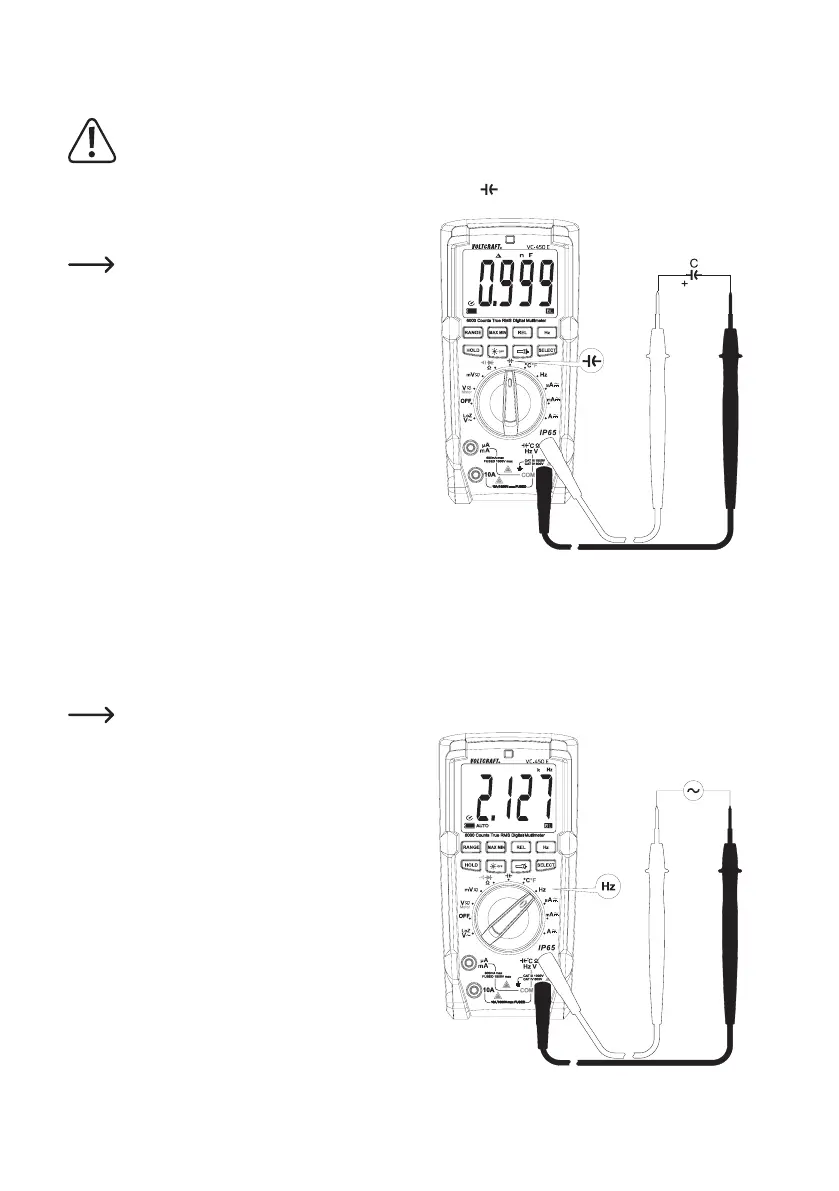

j) Kapazitätsmessung
Vergewissern Sie sich, dass alle zu messenden Schaltungsteile, Schaltungen und Bauelemente
sowie andere Messobjekte unbedingt spannungslos und entladen sind.
Beachten Sie bei Elektrolyt-Kondensatoren unbedingt die Polarität.
- Schalten Sie das DMM ein und wählen die Messfunktion „Kapazität“
- SteckenSiedieroteMessleitungindieΩ-Messbuchse(E),
die schwarze Messleitung in die COM-Messbuchse (D).
Aufgrund des empndlichen Messeingangs kann
es bei „offenen“ Messleitungen zu einer Wertanzei-
ge im Display kommen. Durch Drücken der Taste
„REL“ wird die Anzeige auf „0“ gesetzt. Die Autoran-
ge-Funktion wird deaktiviert. Bei kleinen Kapazitä-
ten im nF-Bereich ist dies empfehlenswert.
- Verbinden Sie die beiden Messspitzen (rot = Pluspol/
schwarz = Minuspol) mit dem Messobjekt (Kondensator). Im
Display wird nach einer kurzen Zeit die Kapazität angezeigt.
Warten Sie, bis sich die Anzeige stabilisiert hat. Bei Kapazi-
täten >40 µF kann dies einige Sekunden dauern.
- Sobald „OL“ (für Overload = Überlauf) im Display erscheint,
haben Sie den Messbereich überschritten.
- Entfernen Sie nach Messende die Messleitungen vom
Messobjekt und schalten Sie das DMM aus.
k) Frequenzmessung (elektronisch)
Das DMM kann die Frequenz einer Signalspannung von 600 Hz bis 40 MHz messen und anzeigen. Der maximale
Eingangsbereich beträgt 30 Vrms. Diese Messfunktion ist nicht für Netzspannungsmessungen geeignet. Bitte beach-
ten Sie die Eingangsgrößen in den technischen Daten.
Für Netzspannungsmessungen verwenden Sie die Zusatzfunktion „Hz“ in den entsprechenden Span-
nungs- oder Strommessbereichen.
Zur Messung von Frequenzen gehen Sie wie folgt vor:
- Schalten Sie das DMM ein und wählen die Messfunktion
„Hz“. Im Display erscheint „Hz“.
- Stecken Sie die rote Messleitung in die Hz-Messbuchse (E),
die schwarze Messleitung in die COM-Messbuchse (D).
- Verbinden Sie die beiden Messspitzen parallel zum Mess-
objekt (Signalgenerator, Schaltung usw.).
- Die Frequenz wird mit der entsprechenden Einheit im Dis-
play angezeigt.
- Entfernen Sie nach Messende die Messleitungen vom
Messobjekt und schalten Sie das DMM aus.
