79
9. Mode de mesure
Ne dépassez jamais les grandeurs d’entrée maximales autorisées. En présence de tensions supé-
rieures à 33 V CArms ou 70 V CC, ne touchez pas les circuits ni aucune partie des circuits ! Danger
de mort !
Avant le début de la mesure, assurez-vous de l’absence de détériorations telles que coupures,
ssuresoupincementsauniveaudeslignesdemesureraccordées,etc.Ilestinterditd’employer
des lignes de mesure défectueuses ! Danger de mort !
Pendant la mesure, il est interdit de tenir les pointes de mesure en dehors des zones de préhension
prévues à cet effet.
Seules les deux lignes de mesure conçues pour le mode de mesure doivent être raccordées à l’ins-
trument de mesure. Pour des raisons de sécurité, débranchez toutes les autres lignes de mesure
de l’instrument de mesure.
Les mesures sur des circuits électriques >33 V/CA et >70 V/CC ne doivent être effectuées que par
des spécialistes et un personnel instruit familiarisés avec les instructions en vigueur et les dangers
qui en résultent.
Dèsquel’indication«OL»(pourOverload=dépassement)s’afchesurl’écran,vousavezdépasséla
plage de mesure.
a) Mise en marche de l’instrument de mesure
Tournezleboutonrotatif(F)pourl´amenerdanslapositiondemesurecorrespondante.Pourl´éteindre,mettezle
bouton rotatif en position « OFF ». Éteignez toujours l’instrument de mesure lorsque vous ne l’utilisez pas.
Avant de pouvoir travailler avec l’instrument de mesure, vous devez d’abord insérer la pile fournie. L’inser-
tion et le remplacement des piles est décrit dans le chapitre « Nettoyage et entretien ».

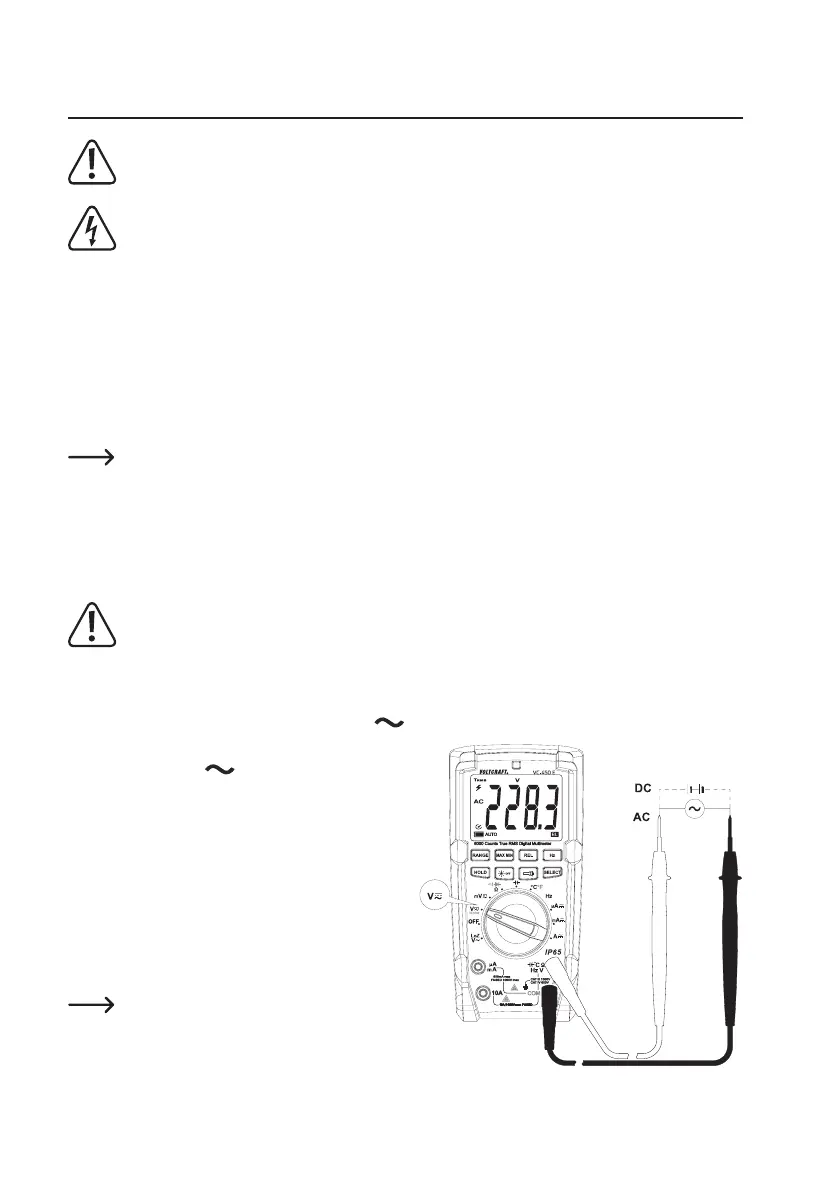

b) Mesure de la tension alternative « V/AC »
Pour mesurer les tensions alternatives « AC » (V ), procédez comme suit :
- Mettez le DMM sous tension puis sélectionnez la fonc-
tion de mesure « V ». Les indications « AC » et
l’unité«V»s’afchentsurl’écran.
- Enchezlalignedemesurerougedansladouilledeme-
sure V (E) et la ligne de mesure noire dans la douille de
mesure COM (D).
- Raccordez les deux pointes de mesure parallèlement à
l’objet à mesurer (générateur, circuit, etc.).
- Lavaleurmesurées’afchesurl’écran.
- Après la mesure, retirez les lignes de mesure du compo-
sant à mesurer puis éteignez le DMM.
La plage de tension « V/AC » présente une ré-
sistanced´entrée≥10MΩ.Ainsilecircuitn’est
presque pas chargé.
