80

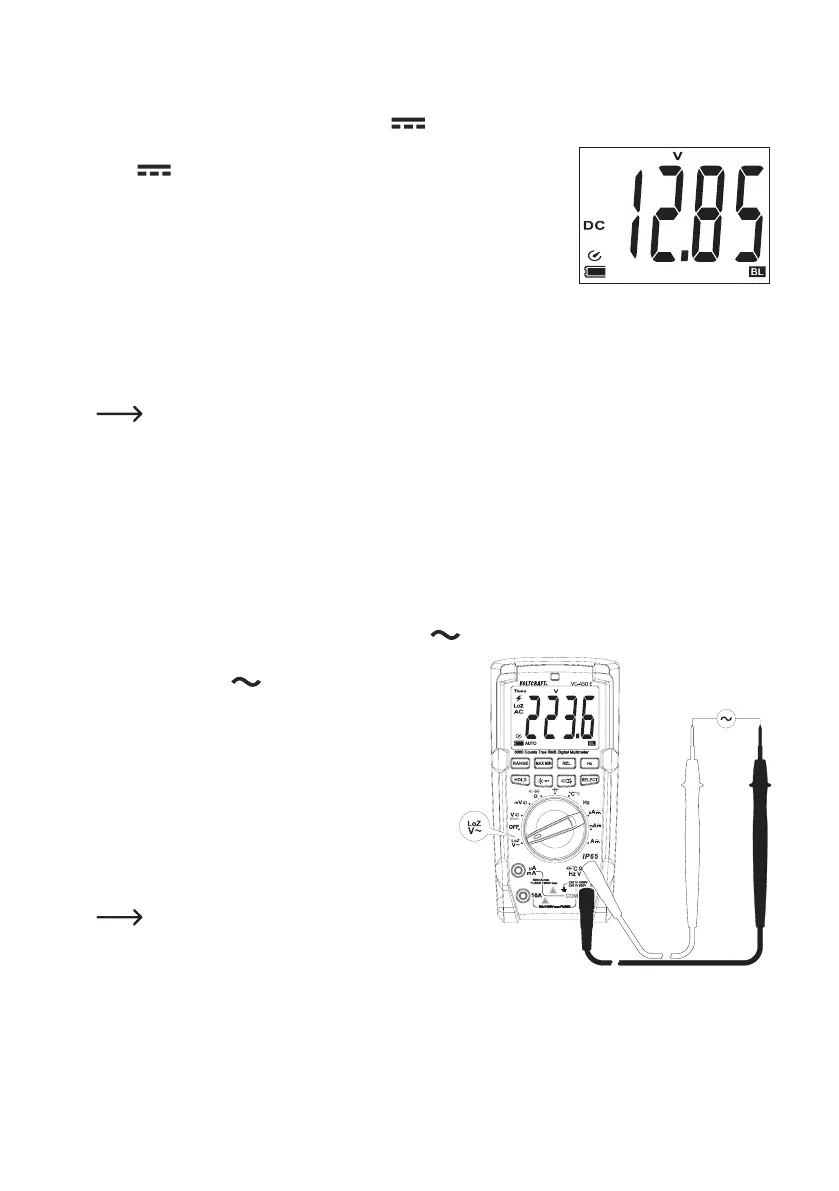

c) Mesure de la tension continue « V/DC »
Pour mesurer les tensions continues « DC » (V ), procédez comme suit :
- Mettez le DMM sous tension puis sélectionnez la fonction de mesure
« V ».
- Pour basculer dans la plage de courant continu, appuyez sur la touche
«SELECT».Lesindications«DC»etl’unité«V»s’afchentsurl’écran.
- EnchezlalignedemesurerougedansladouilledemesureV(E)etla
ligne de mesure noire dans la douille de mesure COM (D).
- Raccordez les deux pointes de mesure parallèlement à l’objet à mesurer
(générateur, circuit, etc.). La pointe de mesure rouge correspond au pôle
plus et la pointe de mesure noire au pôle moins.
- Lapolaritérespectivedelavaleurmesurées’afcheaveclavaleurdemesureinstantanéesurl’écran.
- Après la mesure, retirez les lignes de mesure du composant à mesurer puis éteignez le DMM.
Dèsqu´unsignenégatif-«-»précèdelavaleurmesuréedelatensioncontinue,latensionmesuréeest
négative (ou les lignes de mesure sont inversées).
Laplagedetension«V/DC»présenteunerésistanced´entrée≥10MΩ.Ainsilecircuitn’estpresquepas
chargé.
d) Mesure de la tension alternative LoZ « V/AC »
LafonctiondemesureLoZpermetdemesurelatensionalternativeavecunefaibleimpédance(env.300kΩ).La
résistance interne la plus faible de l’instrument de mesure réduit les erreurs de mesure de tensions parasites et fan-
tômes. Le circuit de mesure est chargé toutefois davantage qu’avec la fonction de mesure standard.
Pour mesurer les tensions alternatives « AC » (LoZ V ), procédez comme suit :
- Mettez le DMM sous tension puis sélectionnez la fonction
de mesure « LoZ V ». Les indications « LoZ AC »
s’afchentsurl’écranetl’unité«V».
- Enchezlalignedemesurerougedansladouilledeme-
sure V (E) et la ligne de mesure noire dans la douille de
mesure COM (D).
- Raccordez les deux pointes de mesure parallèlement à
l’objet à mesurer (générateur, circuit, etc.).
- Lavaleurmesurées’afchesurl’écran.
- Après la mesure, retirez les lignes de mesure du compo-
sant à mesurer puis éteignez le DMM.
La plage de tension « LoZ V/AC » comporte une
résistanced’entrée<300kΩ.Ainsilecircuitest
légèrement chargé.
