77

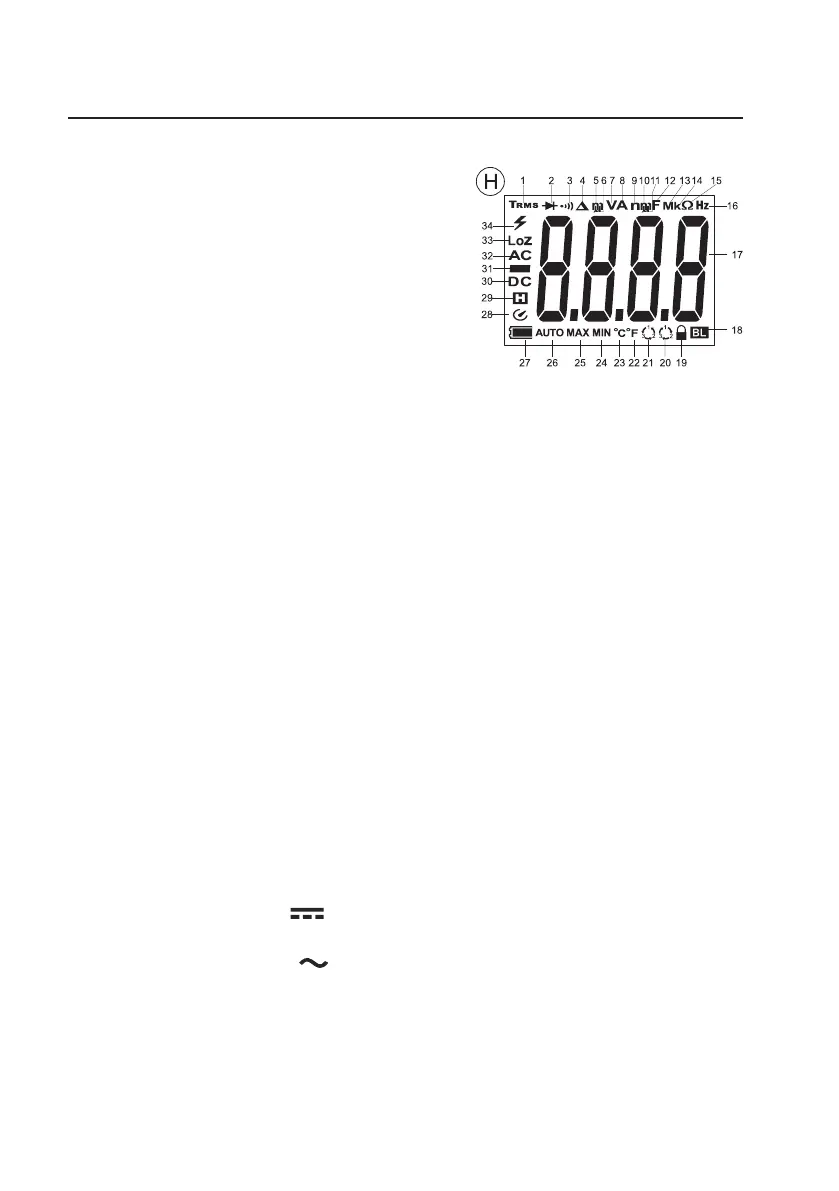

8. Indications et symboles sur l’écran
L’appareil ou l’indicateur contiennent les symboles et indications suivantes.
1 Mesure effective réelle
2 Symbole pour le test des diodes
3 Symbole pour le contrôleur acoustique de continuité
4 Symbole Delta pour la mesure de la valeur relative (= mesure de
la valeur de référence)
5 Symbole pour milli (exp. -3)
6 Symbole pour micro (exp. -6)
7 Volt (unité de la tension électrique)
8 Ampère (unité de la puissance de courant)
9 Symbole pour nano (exp. -9)
10 Symbole pour milli (exp. -3)
11 Symbole pour micro (exp. -6)
12 Farad (unité de capacité électrique)
13 Symbole pour méga (exp. 6)
14 Symbole pour kilo (exp. 3)
15 Ohm (unité de la résistance électrique)
16 Hertz (unité de fréquence)
17 Afchagedesvaleursdemesures
18 L’éclairage automatique pour l’écran est activé
19 Symbole de verrouillage pour la détection de phase (clignotant = mode de détection, continu = phase détectée)
20 Indication du sens de rotation triphasée « rotation à droite »
21 Indication du sens de rotation triphasée « rotation à gauche »
22 Symbole du degré Fahrenheit (unité de température anglo-saxonne)
23 Symbole Degré Celsius (unité de la température)
24 Mémoires de valeur minimale
25 Mémoires de valeur maximale
26 La sélection automatique de la plage de mesure est activée
27 Afchageduniveaudespiles
28 Désactivation automatique activée
29 La fonction Hold est activée
30 Symbole pour le courant continu ( )
31 Caractéristiquedepolaritépourlesensduuxélectrique(pôlemoins)
32 Symbole pour le courant alternatif ( )
33 Symbole pour impédance faible
34 Symbole d’avertissement pour tension dangereuse ou le cas échéant avec signal d’alarme pour le dépassement
de la plage de mesure
