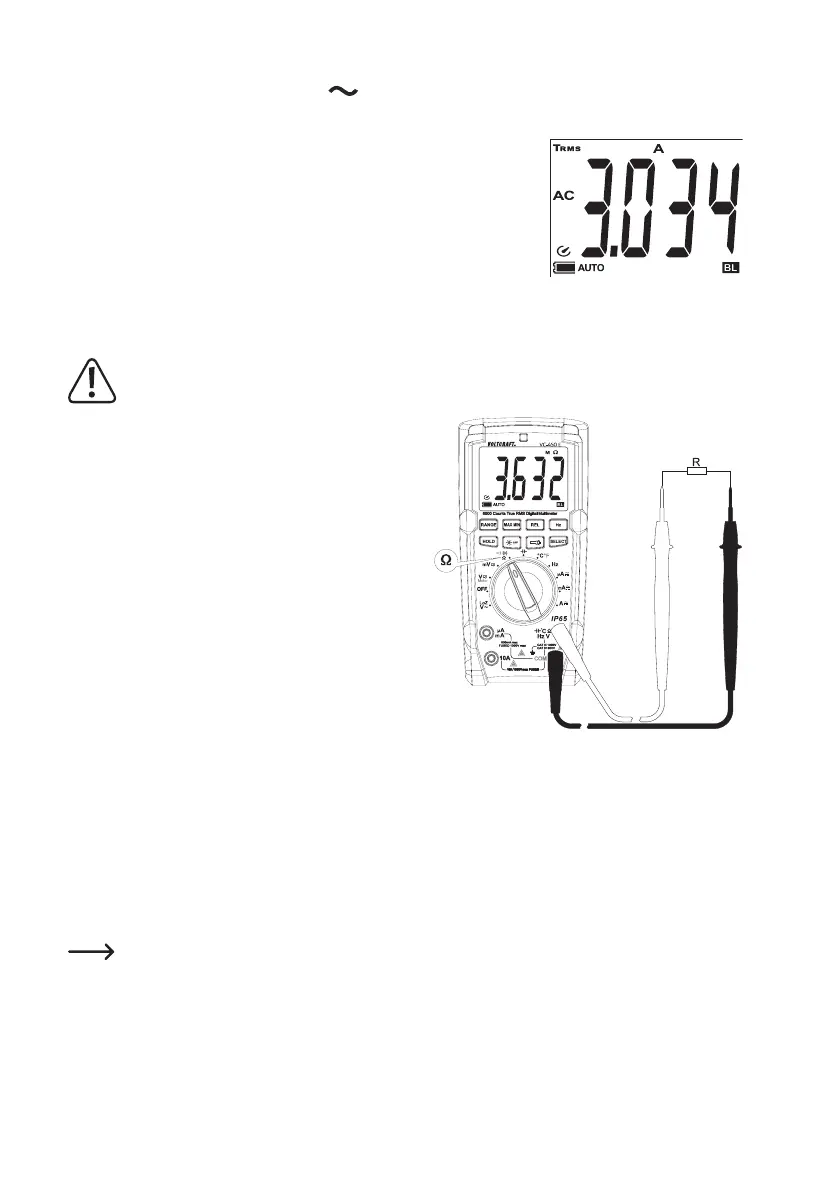

Pour la mesure de courants alternatifs (A ), procédez comme décrit préalablement.

- Activez le DMM et choisissez la fonction de mesure souhaitée « A, mA, µA ».

- Pour commuter dans la plage CA, appuyez sur la touche « SELECT ».

L’écranafche«AC».Unenouvellepressionvouspermetdereveniràla

plage de mesure CC, etc.

- Connectez l‘instrument de mesure selon la description au chapitre

« Mesure de courants continus ».

- Après la mesure, débranchez à nouveau le circuit électrique puis retirez les

linges de mesure du composant à mesurer. Éteignez le DMM.

g) Mesure de la résistance

Assurez-vous que tous les éléments du circuit, circuits et composants à mesurer ainsi que les

autres composants à mesurer sont impérativement hors tension et déchargés.

Pour la mesure de la résistance, procédez comme suit :

- Mettez le DMM sous tension puis sélectionnez la fonction

demesure«Ω».

- Enchezlalignedemesurerougedansladouilledeme-

sureΩ(E)etlalignedemesurenoiredansladouillede

mesure COM (D).

- Assurez-vous de la continuité des lignes de mesure en re-

liant les deux pointes de mesure. Une valeur de résistance

d’env.0à0,5Ωdevradoncensuites’afcher(résistance

interne des lignes de mesure).

- Appuyez sur la touche « REL » (G) pour exclure la résis-

tance interne des lignes de mesure dans la prochaine me-

suredesrésistances.L´afchageindique0Ω.

- Relier maintenant les deux pointes de mesure à l’objet à

mesurer.Lavaleurmesurées’afchesurl’écranàcondi-

tion que l’objet à mesurer n’ait pas une haute impédance

ounesoitpasinterrompu.Attendezquelavaleurafchée

sestabilise.Pourlesrésistances>1MΩ,celapeutdurer

quelques minutes.

- L’indication « OL » (pour Overload = dépassement) sur

l’écran indique que vous avez dépassé la plage de mesure

ou que le circuit de mesure est interrompu.

- Après la mesure, retirez les lignes de mesure du compo-

sant à mesurer puis éteignez le DMM.

Lorsque vous effectuez une mesure de résistance, veillez à ce que les points de mesure que vous touchez

avec les pointes de mesure soient exempts de saleté, de graisse, de vernis soudable et d’autres produits

similaires. Ce genre de circonstances peut fausser le résultat de la mesure.

 Latouche«REL»fonctionneuniquementlorsqu’unevaleurmesuréeestafchée.Lorsquel’indication

«OL»estafchée,cettefonctionnepeutpasêtreactivée.
