j) Mesure de capacité
Assurez-vous que tous les éléments du circuit, circuits et composants à mesurer ainsi que les
autres objets à mesurer sont impérativement hors tension et déchargés.
Respectez impérativement la polarité des condensateurs électrolytiques.

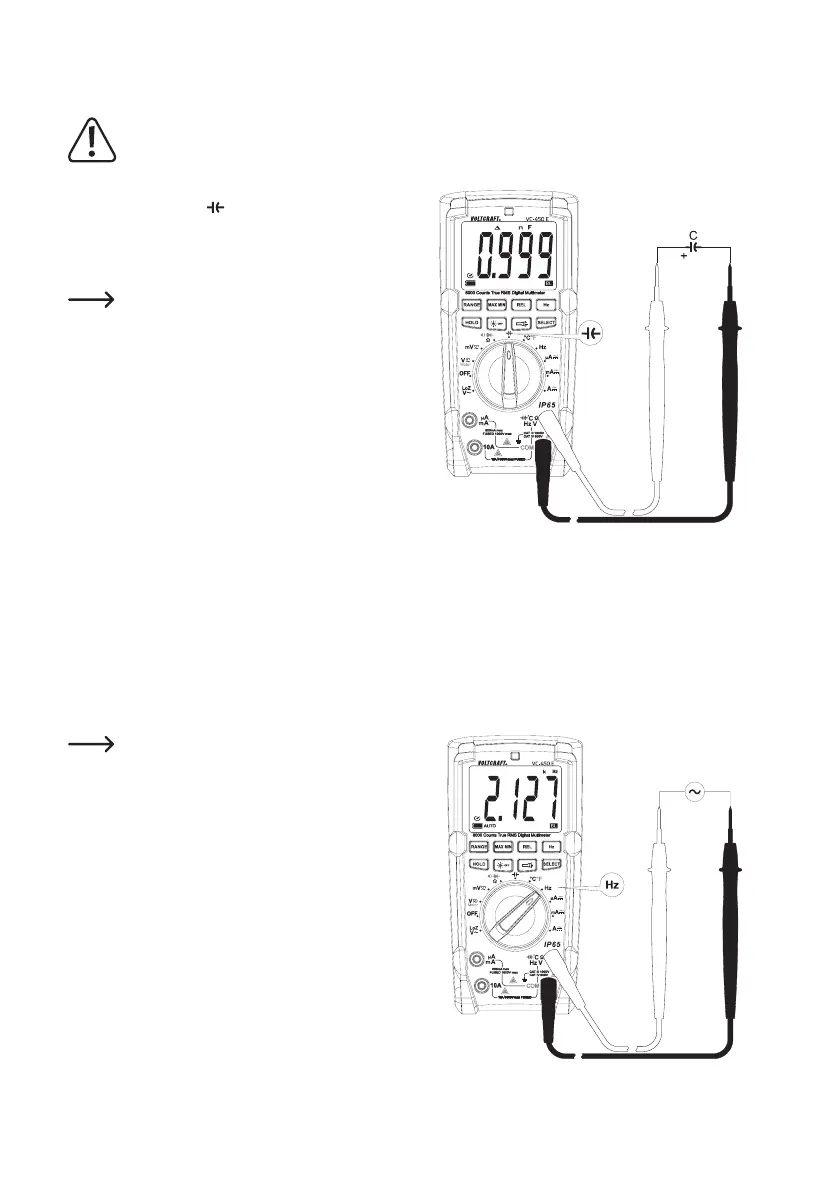

- Mettez le DMM sous tension puis sélectionnez la fonction de
mesure « Capacité »
- Enchezlalignedemesurerougedansladouilledemesure
Ω(E)etlalignedemesurenoiredansladouilledemesure
COM (D).
Lorsque les lignes de mesure ne sont pas protégées,
ilpeutarriverqu’unevaleurs’afchesurl’écranenrai-
sondelasensibilitédel’entréedemesure.L´afchage
se met à « 0 » en appuyant sur la touche « REL ».
La fonction Autorange est désactivée. Ceci est recom-
mandé pour les petites capacités dans la zone nF.
- Reliez les deux pointes de mesure (rouge = pôle positif/
noire = pôle négatif) à l’objet à mesurer (condensateur). La
capacité s’afche en l’espace de quelques secondes sur
l’écran.Attendezquelavaleurafchée sestabilise.Avec
les capacités > 40 µF, cela peut durer quelques minutes.
- Si l’indication « OL » (pour Overload = dépassement) s’af-
chesurl’écran,vousavezdépassélaplagedemesure.
- Après la mesure, retirez les lignes de mesure du composant
à mesurer puis éteignez le DMM.
k) Mesure des fréquences (électronique)
LeDMMpeutmesureretafcherlafréquenced’unetensiondesignalcompriseentre600Hzet40MHz.Laplage
d’entrée maximale s’élève à 30 Vrms. Cette fonction de mesure n’est pas adaptée pour les mesures de tension du
réseau. Veuillez observer les grandeurs d’entrée dans les caractéristiques techniques.
Utilisez la fonction supplémentaire « Hz » dans les
plages de tension ou de courant correspondantes
pour les mesures de tension de réseau.
Pour mesurer les fréquences, procédez de la manière sui-
vante :
- Mettez le DMM sous tension puis sélectionnez la fonction de
mesure « Hz ». « Hz » apparaît à l’écran.
- Enchezlalignedemesurerougedansladouilledemesure
Hz (E) et la ligne de mesure noire dans la douille de mesure
COM (D).
- Raccordez les deux pointes de mesure parallèlement à l’objet
à mesurer (générateur de signal, circuit, etc.).
- Lafréquences’afcheavecl’unitécorrespondante.
- Après la mesure, retirez les lignes de mesure du composant
à mesurer puis éteignez le DMM.
