26
c) Messgerät öffnen
Das Gehäusedesign lässt selbst bei geöffnetem Batterie- und Sicherungsfach nur den Zugriff auf Batterie und Siche-
rungen zu.
Diese Maßnahmen erhöhen die Sicherheit und Bedienungsfreundlichkeit für den Anwender.

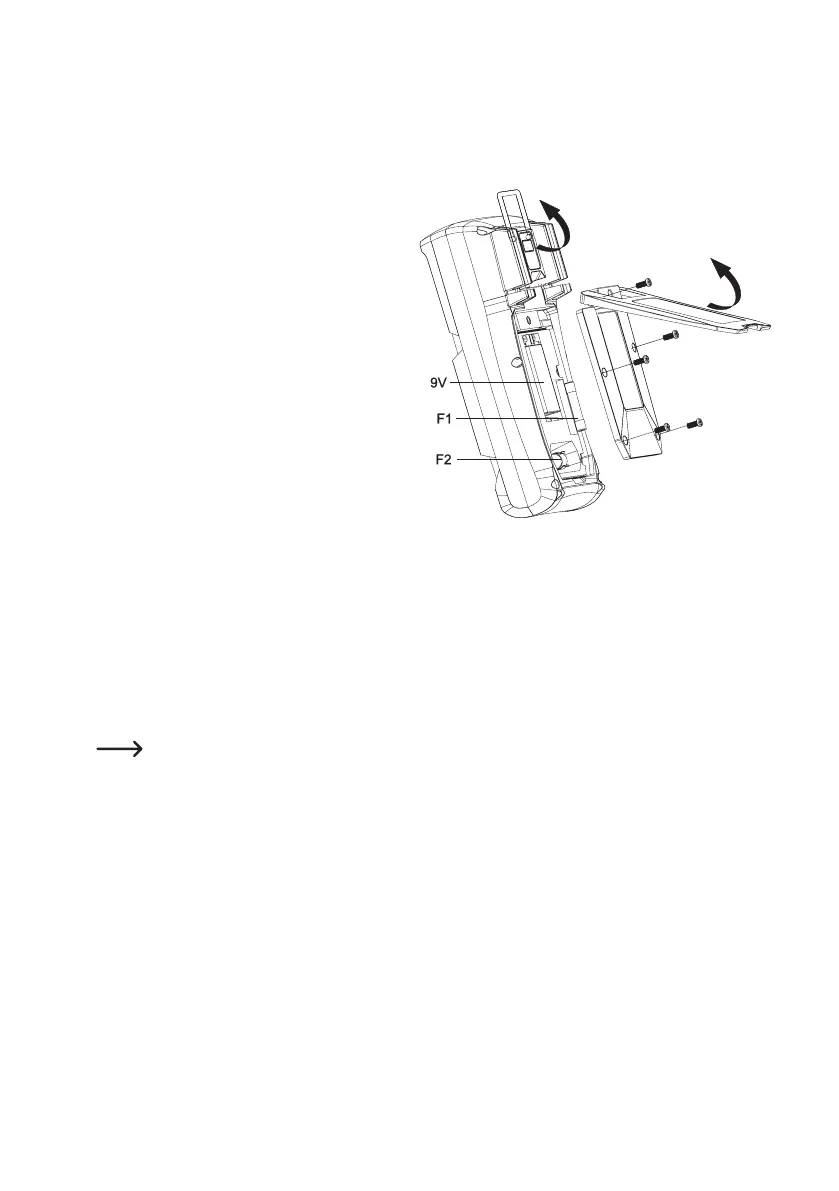

Zum Öffnen gehen Sie wie folgt vor:
- Entfernen Sie alle Messleitungen vom Messgerät
und schalten es aus.
- Klappen Sie den rückseitigen Aufstellbügel (N) auf.
- Lösen Sie mit einem passenden Schraubendreher
die 5 rückseitigen Batteriefachschrauben (M).
- Ziehen Sie bei aufgeklapptem Aufstellbügel den
Batteriefachdeckel (N) vom Messgerät.
- Die Sicherungen und das Batteriefach sind jetzt
zugänglich.
- Kontrollieren Sie nach jedem Öffnen des Batterie-
fachdeckels die Gummidichtung um das Batterie-
und Sicherungsfach auf Verschmutzungen und ent-
fernen Sie diese bei Bedarf. Dies gewährleistet den
Schutz gegen eindringen von Staub und Wasser.
- Verschließen Sie das Gehäuse in umgekehrter Rei-
henfolge und verschrauben Sie das Batterie- und
Sicherungsfach.
- Das Messgerät ist wieder einsatzbereit.
d) Sicherungswechsel
Die Strommessbereiche sind mit Hochleistungssicherungen abgesichert. Ist keine Messung in diesem Bereich mehr
möglich, muss die Sicherung ausgewechselt werden.
Die Sicherungen können bei geschlossenem Gehäuse über die Widerstandsmessfunktion geprüft werden.
WählenSiedieMessfunktion„Ω“.VerbindenSiemiteinerMessleitungdieMessbuchse„Ω”(E)mitder
mA-Buchse (B) bzw. mit der A-Buchse (C).
Bei intakten Sicherungen sollten folgende Messwerte angezeigt werden:
mA:<1,5MΩ,A:<5Ω.WirdeinhöhererWertoder“OL”angezeigt,mussdieSicherunggewechseltwerden.
