VS 2000 Series - Paravent. Ausleger und Rolle

10
1
(2)
(4)
(2)
(1)
(3)
(4)
Die Rollenanbindung parallel zum Deckprofil (4) ausrichten.
Die Rollenanbindung im Alu-Profil fixieren und mit 2 Linsen-
blechschrauben 4,8x19 mm anschrauben.
Befestigung der Ausleger (Teile Nr. 97-945): Den Ausleger (1)
in den Schraubkanal (2) der Klemmschiene mit 2 Linsen-
blechschrauben 4,8x60 mm anschrauben. Den Ausleger pa-
rallel zum Deckprofil (4) ausrichten. Den Ausleger im Alu-
Profil fixieren und mit 2 Linsenblechschrauben 4,8x19 mm
anschrauben.

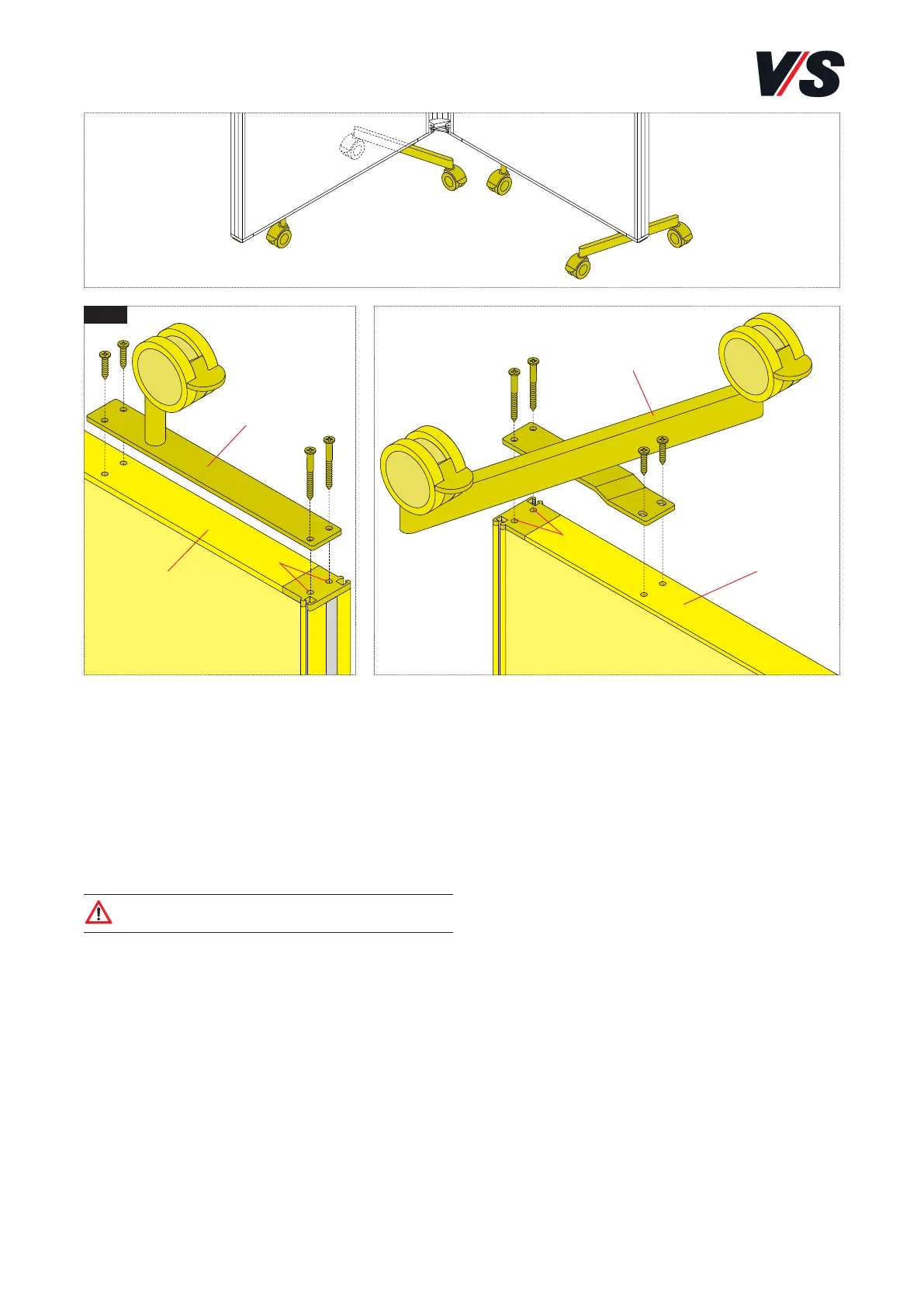

7. Paravent. Ausleger und Rolle.
Ausleger und Rollen montieren: Die Ausleger (1) und Rollen
werden an der liegenden Wandfläche montiert. Zur Vermei-
dung von Beschädigungen eine Decke o. ä. auf die Arbeits-
fläche legen.
Befestigung Rollenanbindung (Teile Nr. 97-951): Die Rollen-
anbindung (4) in den Schraubkanal (2) der Klemmschiene
mit 2 Linsenblechschrauben 4,8x60 mm anschrauben.
Achtung! Auf die Position der Rolle achten.
Sie muss innen stehen, siehe Bild 1.
