VS 2000 Series - Paravent. Arceau de Sécurité

45
(7)
(2)
(7)
(2)
(1)
(3)
(4)
(5)
(6)

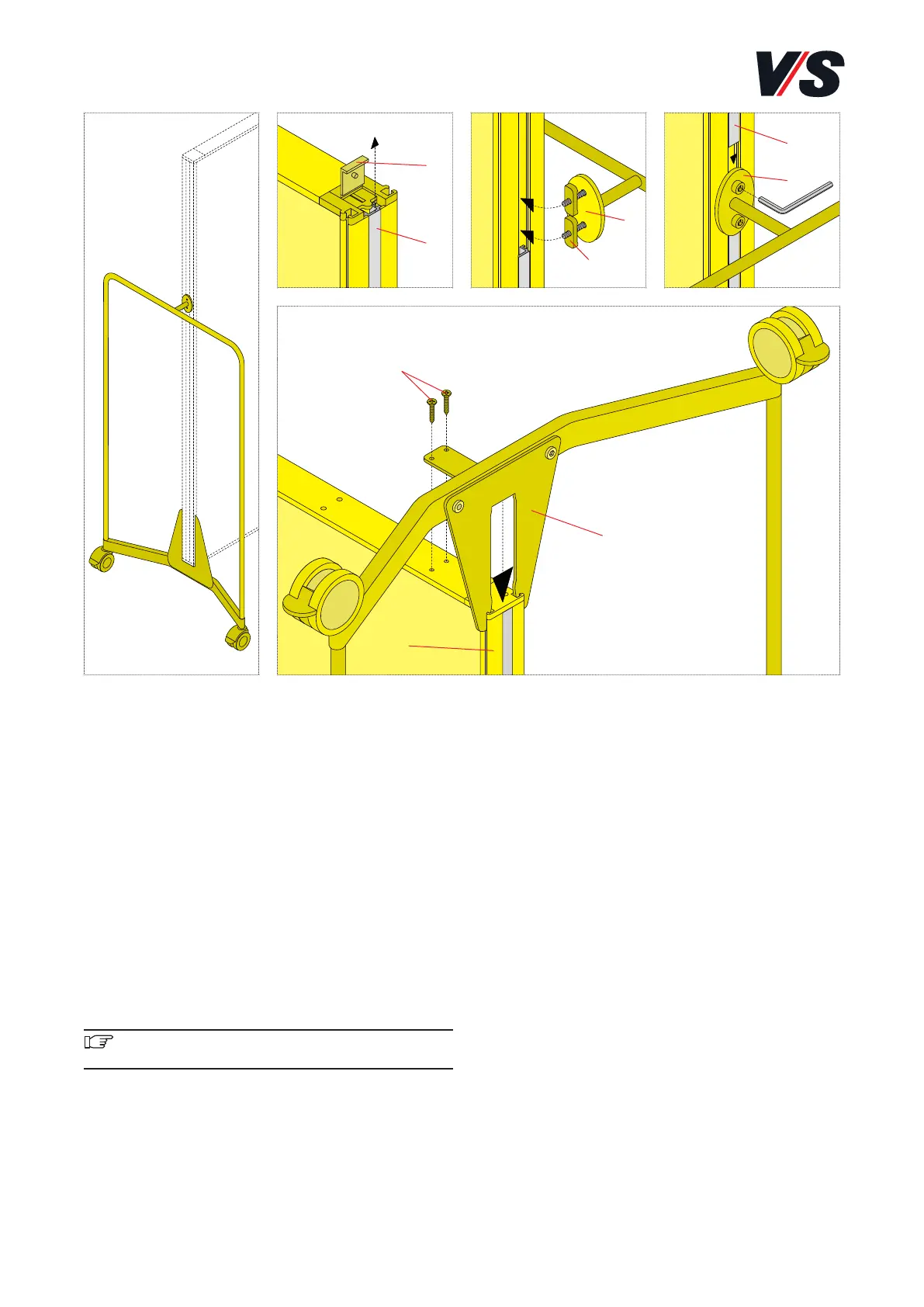

Aligner la pièce en tôle et fixer avec les vis à tête lentiforme
(5) 4,8x19 mm. Fixer les coulisseaux (6) sur la bride (7) en
position verticale. Introduire les coulisseaux avec la bride (6)
dans la rainure du profilé plat. En serrant les vis M5x12, les
coulisseaux dans la rainure du profilé plat effectuent un
quart de cercle. En serrant les vis Torx, veiller à ce que la bri-
de <g> soit placée au centre. Introduire le reste du profilé
de raccord (2) dans la rainure du profilé plat. Refermer le
clapet du profilé plat.
8. Paravent. Arceau de sécurité.
Fixation de l’arceau de sécurité de paravent. Ouvrir le clapet
(1) du profilé plat. Retirer à l’aide d’une pince pointue le
profilé raccord (2), le raccourcir à 954 mm et le réintégrer
dans le cadre. Sectionner le morceau de profilé restant com-
me suit :
paravent 3 HC = 105 mm
paravent 4 HC = 480 mm
paravent 5 HC = 855 mm
Cette pièce sera utilisée ultérieurement.
Introduire le gousset (3) avec l’arceau de sécurité dans la
rainure de fonction du rail (4) plat et pousser contre la
butée.
Important ! Résistance car le gousset est sous
contrainte.
