50
NetWork
NetWork
(2)
(1)
(6)
(3)
(5) (4)
(11)
(9)
(10)
(8)
(7)

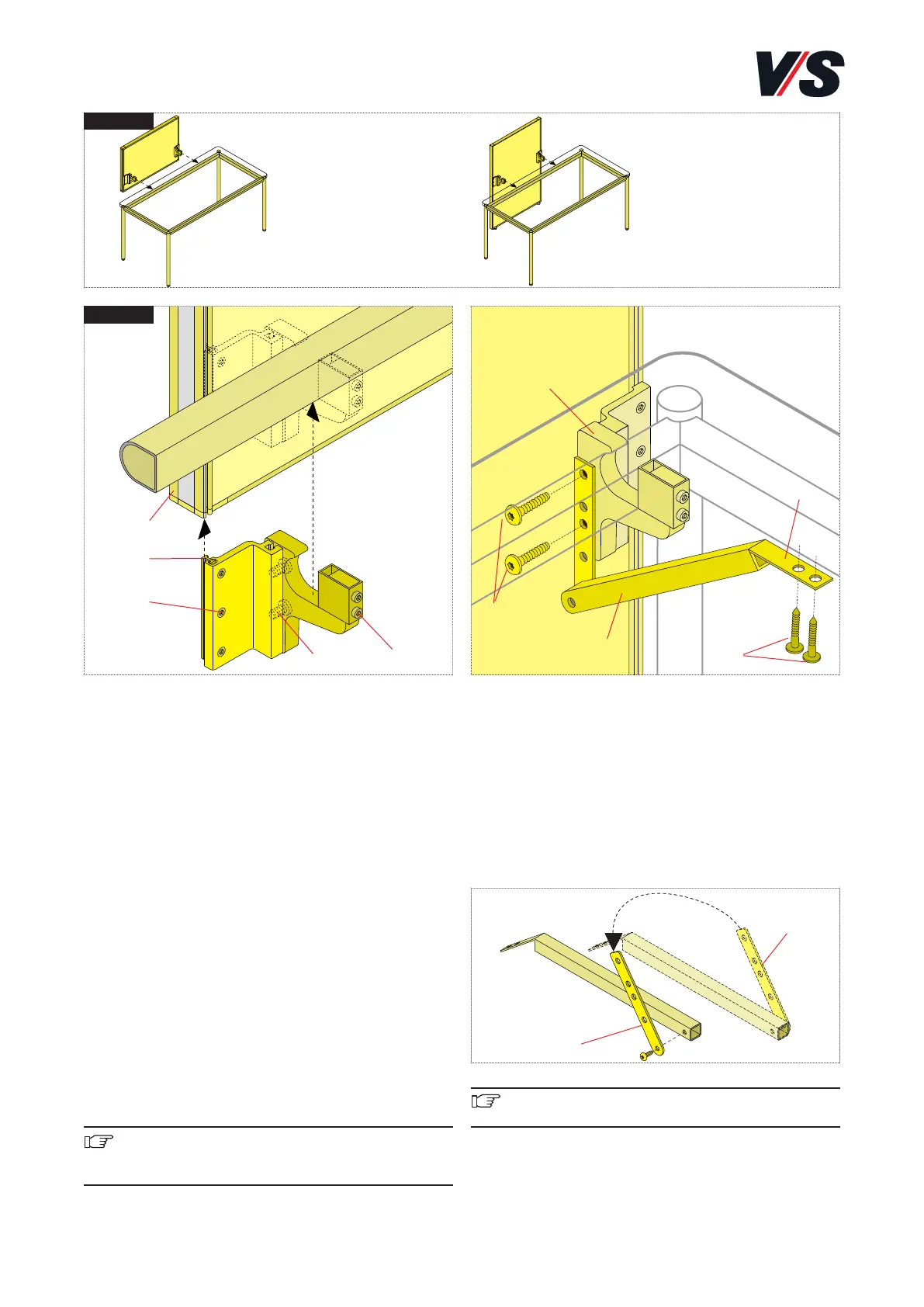

12. Système d’accrochage NetWork.
Liaison des screens/panneaux adaption aux éléments
NetWork. Screens modèles 05900, 05908, panneaux
adaption modèles 05910-05923.
Introduire l’adaptateur (1) des deux côtés dans la rainure de
fonction du profilé plat (6) par le coulisseau. Positionner à la
hauteur désirée. Fixer avec les 3 vis (2) M5 x 12 mm du cou-
lisseau de chaque côté. Accrocher le screen sur la traverse
(3). Positionner en ligne et fixer en serrant la vis sans tête
(4) (M5 x 16 mm) des deux côtés. Accrocher le voile complet
au cadre de la table / dans la rainure de fonction (3) en
passant par le bas. Aligner et fixer à l'aide des vis (4)
(M6x45 mm).
Orientation : en desserrant légèrement les vis (2) dans le
coulisseau, le screen peut être positionné horizontalement
par rapport au plan de travail. En desserrant les vis (5)
(M8x16 mm), le screen peut être positionné en angle par
rapport au plan de travail.
L’ajustement fin du panneau adaption se fait via les vérins
de réglage au sol. Soulever légèrement le panneau et régler
les vérins manuellement-Course env. 10 mm.
Important ! Charge maximale :
Screens 20 kg
Panneau adaption 30 kg
Support de panneau Adaption et système de comptoir.
Connecter le support (7) avec le profil à pince (9) à l’aide
des 2 vis à tête lentiforme M8x20 mm (8). Ajuster l’attache
(10) au support et fixer sur le plateau de table à l’aide des 2
vis taraudeuses M4x16mm (13) en passant par le bas.
Le support est conçu en série pour le coin droit de la table.
Si le support doit être placé sur le coin gauche, il suffit de
changer le sens la fixation (14).
Important ! Veillez à l’alignement vertical du panneau
Adaption et du système de comptoir !
(12)
(12)
