VS 2000 Series - Zubehör: Regalböden und Funktionsschiene

17
(1)
(2)
(1)
(3)
(2)
(1)
(1)
(3)
1 2

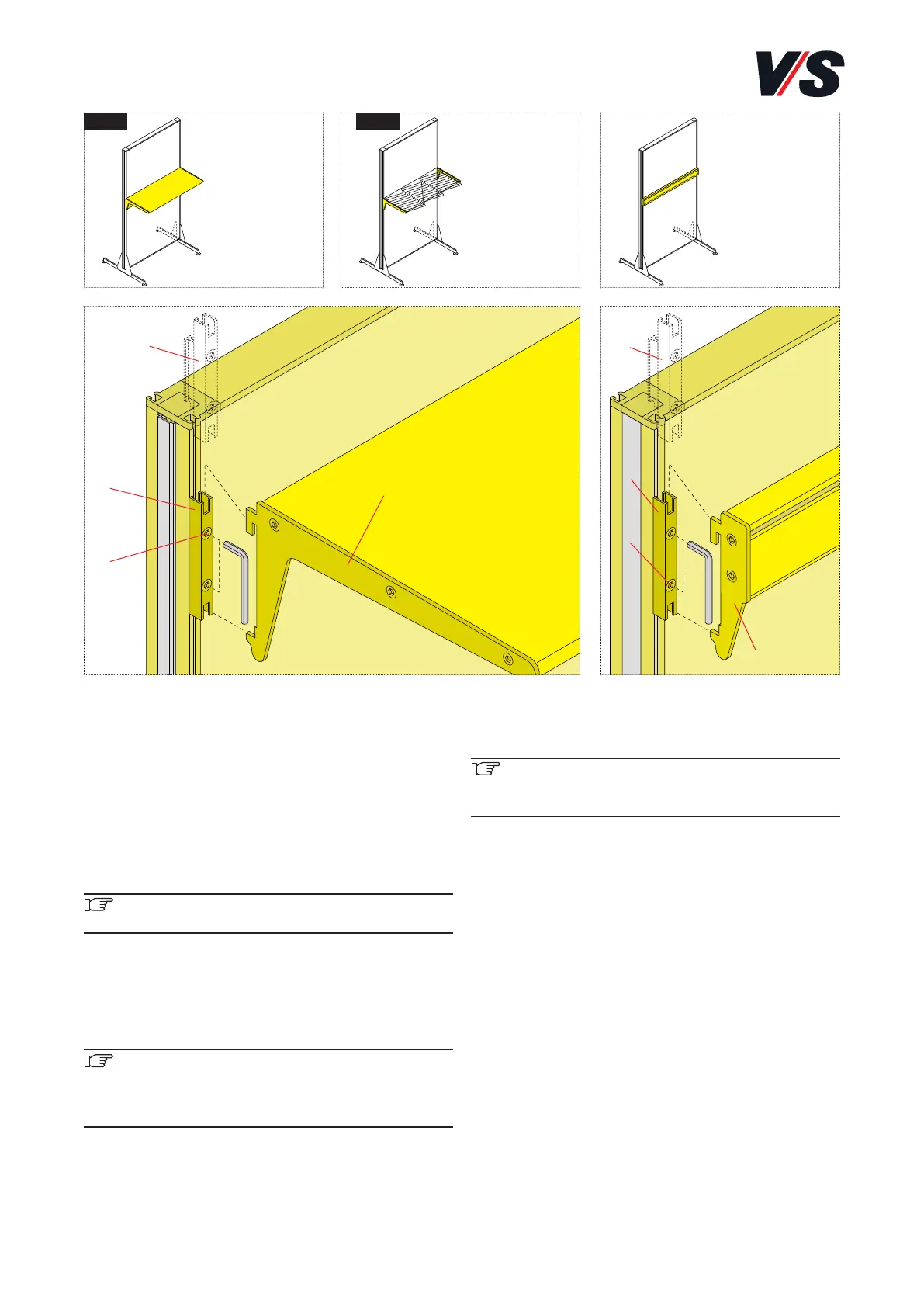

Montage der Funktionsschiene. Wie beim Regalböden
beschrieben.
Wichtig! Die maximale Belastung bei den
Funktionsschienen beträgt:
05615 - 05618 10 kg
13. Zubehör: Regalböden und Funktions-
schiene.
Zubehör Montage der Regalböden. Modelle LIGNOpal-
Spanplatte 05600-05603, gebogenes Gitterelement
05605-05606 nur für 800 und 900 breite Wandele-
mente.
Den kpl. Klemmstein (1) in die Funktionsnut des Rahmen-
profils einschieben. Den Klemmstein (1) kpl. in gewünschter
Höhe positionieren (mittels Maßband).
Wichtig! Bei beiden Seiten auf gleiche Höhen-
positionierung der Klemmsteine achten.
Die 2 Schrauben (2) M5 x 12 mm anziehen (mittels TR 20).
Beide Konsolen (3) des Regalbodens gleichzeitig einhängen,
dabei den Regalboden leicht nach hinten kippen und nach
unten in die Sicherungslasche einrasten lassen.
Wichtig! Die maximale Belastung bei den Regalböden
beträgt:
Bild 1: 05600 - 05603 LIGNOpal 10 kg
Bild 2: 05605, 05606 Gitter 3 kg
