14
(2)
(1)
(5)
(8)
(7)
(3)
(4)
Serie 901
Serie 901
(13)
(11)
(12)
(10)
(9)
(14)
(14)

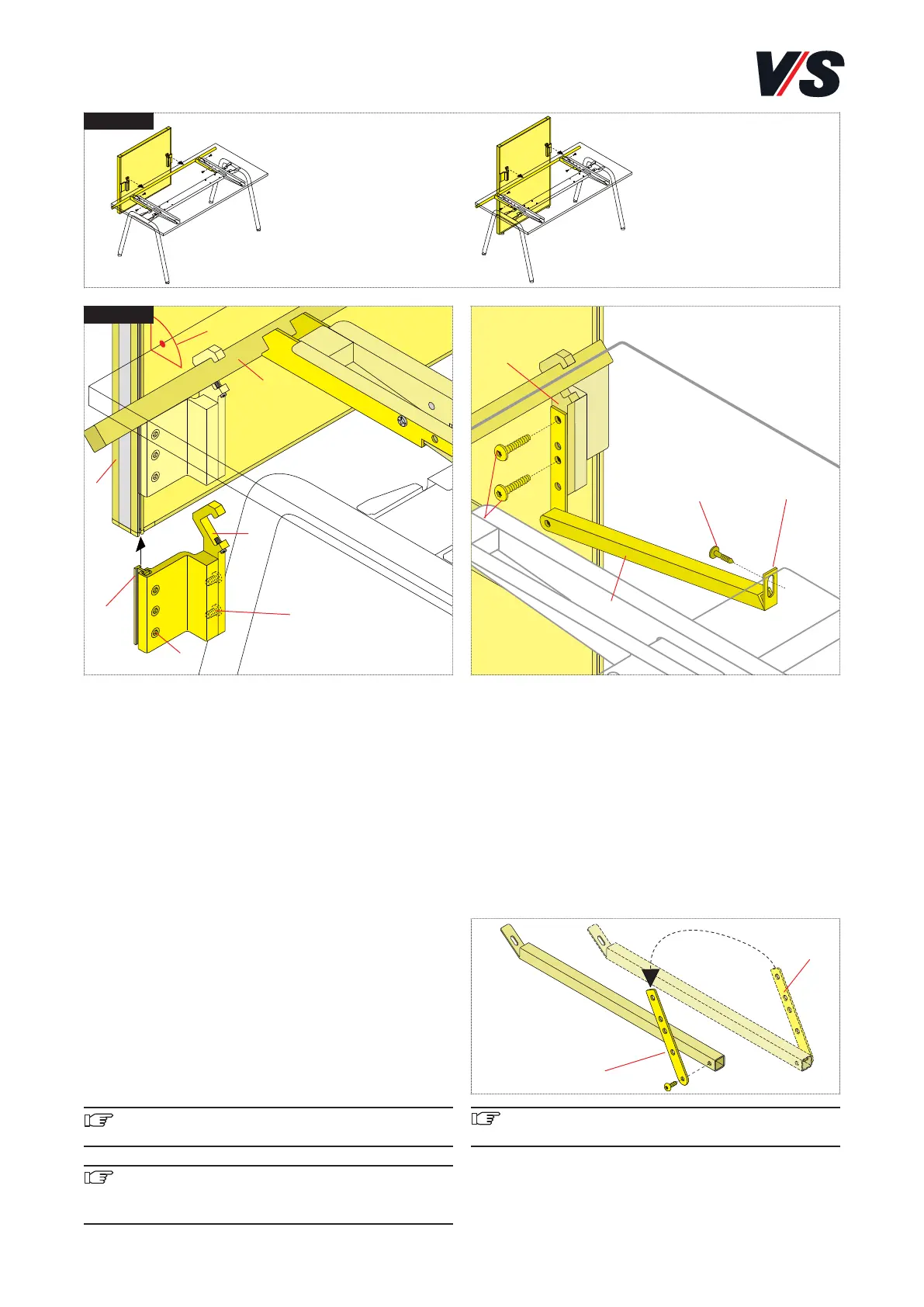

Abstützung der Adaptionswand und Thekenanlage.
Die Abstützung ist serienmäßig für die rechte Tischecke vor-
bereitet. Die Abstützung (9) mit 2 Linsenkopfschrauben
M8x20 mm (10) mit dem Klemmprofil (11) verbinden. La-
sche (12) der Abstützung anpassen und mit 2 Bohrschrau-
ben M4,2x16 mm (13) an der Traverse befestigen.
Die Abstützung kann nur direkt an der Traverse befestigt
werden. Deshalb ist sie im Bedarfsfall von der rechten auf
die linke Seite umzumontieren. Dazu muss die Befestigung
(14) ummontiert werden.
Wichtig! Auf die senkrechte Ausrichtung von
Adaptionswand und Thekenanlagen achten!
11. System-Anbindung Serie 901
Screens/Adaptionswand an Serie 901 anbinden. Screen
Modelle 05900-05908, Adaptionswand Modelle 05910-
05923.
Die Tischanbindung mit dem Klemmstein (1) auf beiden
Seiten in die Funktionsnut des Rahmenprofils (8) einschie-
ben. In gewünschter Höhe positionieren. Die 3 Schrauben
(2) M5x12 mm auf beiden Seiten im Klemmstein anziehen.
Die Blende in das Querrohr (3) einhängen. Linear positionie-
ren und mit dem Gewindestift (4) (M5x16 mm) auf beiden
Seiten festspannen.
Ausrichtung: Durch leichtes Lösen der Schrauben (2) im
Klemmstein kann die Blende horizontal zur Tischplatte aus-
gerichtet werden. Durch Lösen der Schrauben (5) (Schraube
M8x16 mm) kann die Blende rechtwinklig zur Tischplatte (7)
ausgerichtet werden.
Feinjustierung der Adaptionswand erfolgt durch die Stellfü-
ße am Boden. Durch leichtes Anheben der Adaptionswand
können die Stellgleiter mit der Hand gedreht werden. Ca.
10 mm Höhenweg.
Wichtig! Sitz-Steh-Arbeitsplätze der Serie 901
ausschließlich mit Screens zulässig!
Wichtig! Die maximale Belastung beträgt:
Screens 20 kg
Adapationswand 30 kg
