4
(1)
(1)
(2)
(3)

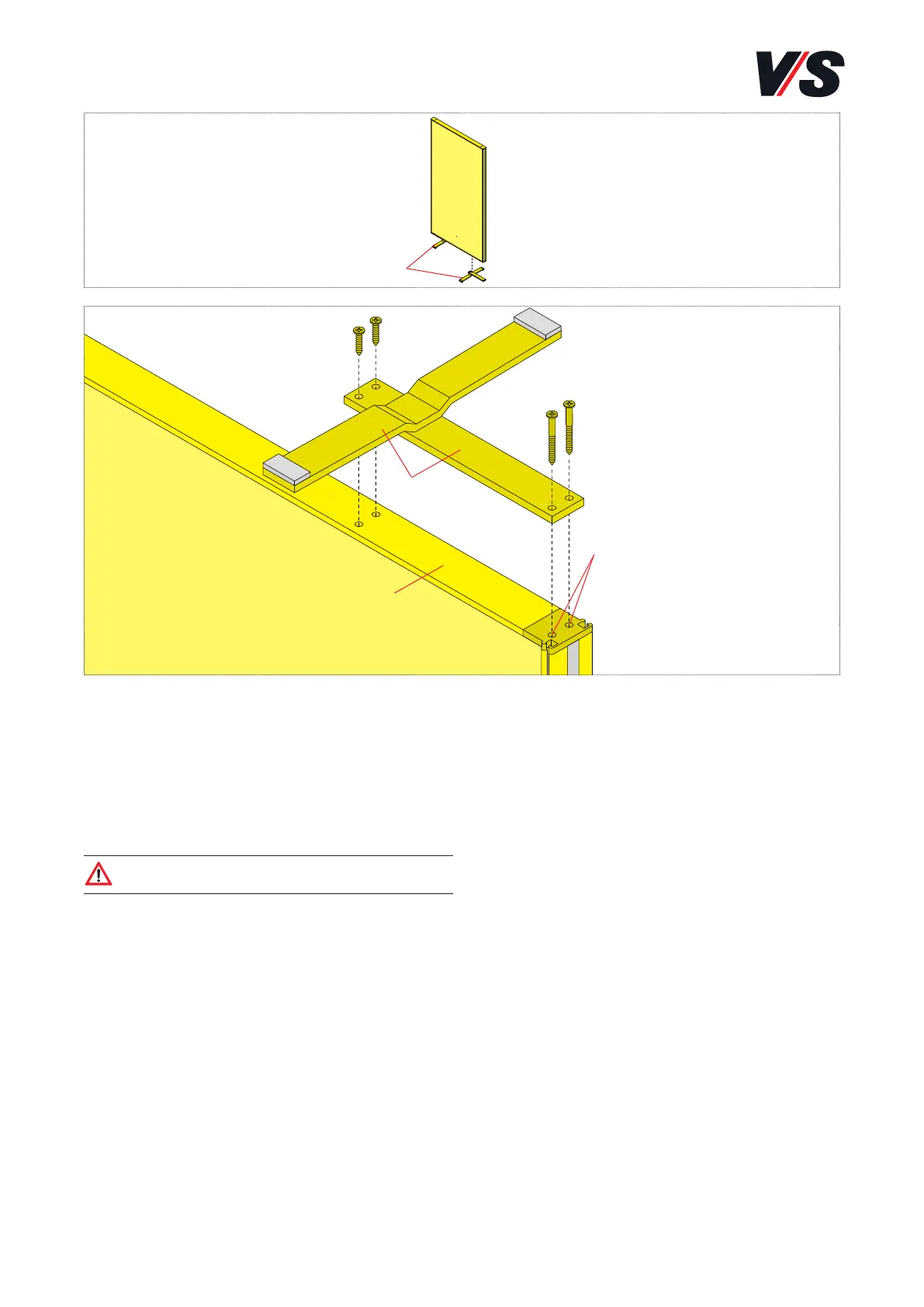

4. Diskretionswand. Befestigung T-Fuß.
Montage der Diskretionswand. Modelle 05710-05723.
Befestigung T-Fuß: Den T-Fuß (1) in den Schraubkanal (2)
der Klemmschiene mit 2 Linsenblechschrauben 4,8x60 mm
anschrauben. T-Fuß parallel zum Deckprofil (3) ausrichten.
T-Fuß im Alu-Profil fixieren und mit 2 Linsenblechschrauben
4,8x19 mm anschrauben.
Achtung! In der Funktionsnut der Diskretionswand
dürfen keine Zubehörteile eingehängt werden.
Diskretionswände werden einzeln aufgestellt und nicht mit-
einander verbunden.
