13
(11) (12)
(11)
(12)
(13)
(13)
(10)
(14)
(7)
(2)
(1)
(3)
(4)
(4)
(6)
(6)
(5)
(8)
(7)
(1)
(3)
(1)(2)(2)(1)
Den Verschlussdeckel (3) der Rahmenprofile wieder aufsetzen.
Den oberen Verschlussdeckel (6) des Anschlussprofils (4)
wieder aufschrauben. Bei richtiger Montage lässt sich das
Anbauelement kollisionsfrei in jede Richtung drehen.
Weitere Anbauelemente anbinden siehe Paravent Seite 12.
Achtung! Damit eine vernünftige Bedienbarkeit erhalten
bleibt, sollten nicht zu viele Anbauelemente (max. 4) an
den einzelnen Säulen angeschlossen werden.

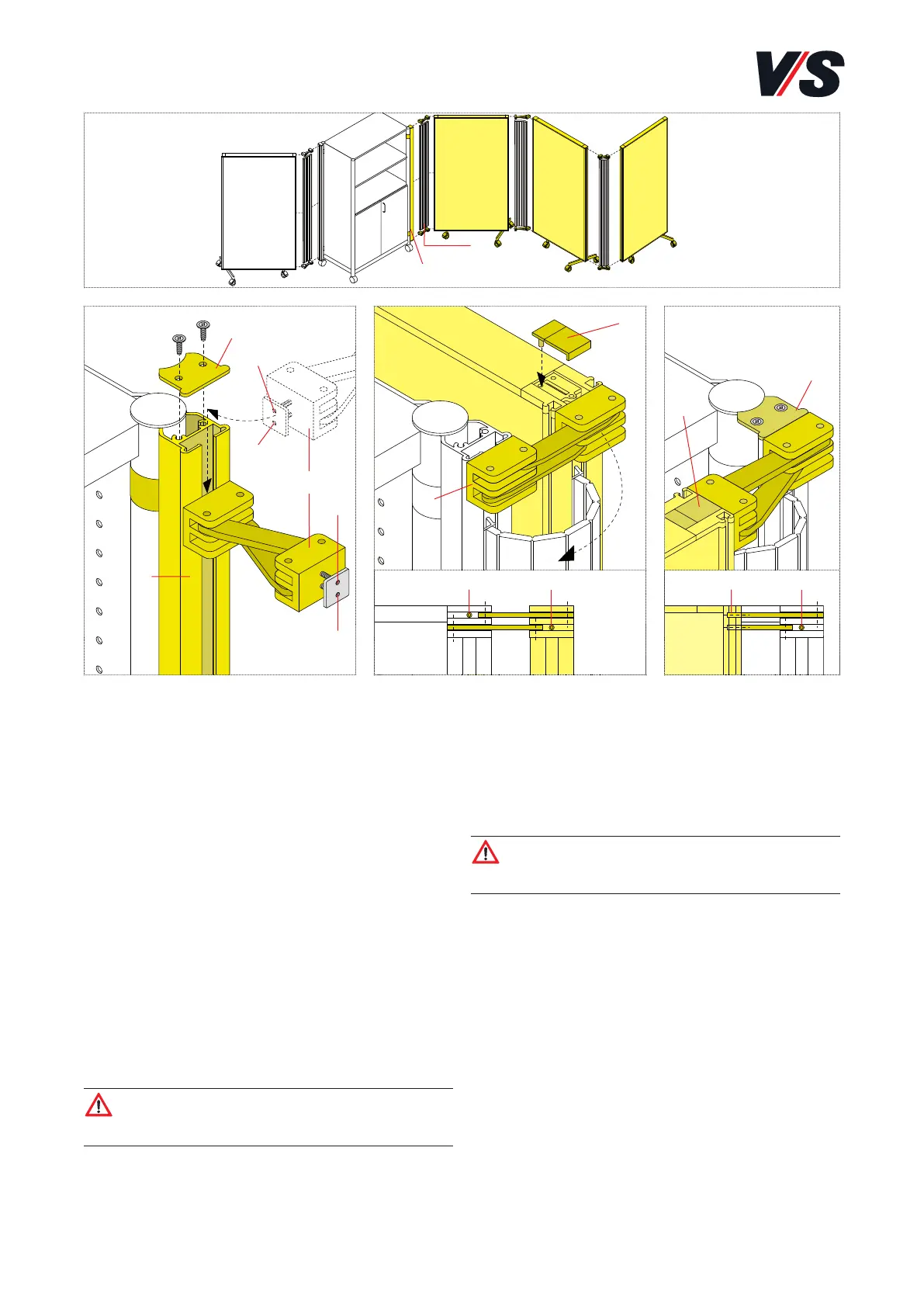

10. System-Anbindung Serie 600.
Verbindung des Anbauelementes mit Serie 600. Modelle
05515-05528.
Die Verschlussdeckel (3) der Rahmenprofile entfernen. Den
oberen Verschlussdeckel (6) des Anschlussprofils (4) ab-
schrauben. Das Anbauelement (1) und das Serie 600-Modul
(2) im Abstand von ca. 100 mm aufstellen. Das erste Schar-
nier (5) komplett in die beiden stirnseitigen Nuten der Rah-
menprofile bzw. des Anschlussprofils einfädeln und nach un-
ten schieben. Das Verbindungsprofil (7) ebenfalls in die Nu-
ten einfädeln. Zur Montage des oberen Scharniers (8) die
Wand parallel zum Schrank stellen.
Das zweite Scharnier (8) komplett in die stirnseitigen Nuten
des Rahmenprofils einfädeln. Alle Bauteile ausrichten und
die Schrauben <(10) und (11)> (M4x12 mm SW 3) der
Scharniere komplett anziehen. Die Zugänglichkeit der restli-
chen Schrauben <(13) und (12)> wird durch das Umschla-
gen der Wand um 270° (9) erreicht.
Achtung! Es ist unbedingt zu beachten, dass die Schar-
niere und das Verbindungsprofil (7) richtig in den Nu-
ten der Rahmenprofile bzw. des Anschlussprofils sitzen.
